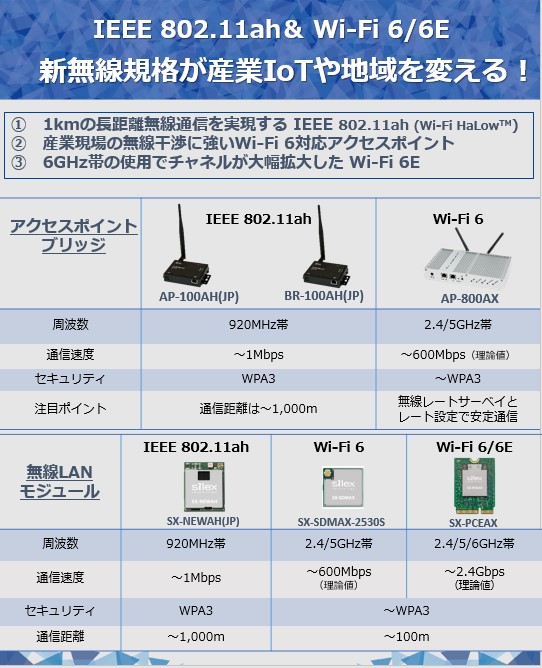

11ah-WiFi6-6Eまとめ
AP-800AX
SX-PCEAX
SX-SDMAX
AP&BR-100AH
製品名 無線規格 IEEE 802.11ah ＆ Wi-Fi 6/6E
型式 AP-800AX, SX-PCEAX, SX-SDMAX, AP-100AH, BR-100AH
メーカー サイレックス・テクノロジー株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

2022年9月に国内利用が可能になった無線LAN規格のWi-Fi 6Eと１kmの長距離通信が可能なIEEE 802.11ah。

無線機器の活用や通信データ量が増加していくのに伴い、無線通信の安定性や速度向上へのニーズが高まっており、新無線LAN規格を実装する機器の開発や導入を検討する必要がありますが、サイレックスでは、両規格対応製品を豊富にご用意しています。

特長

Wi-Fi 6/6
●無線LANはWi-Fi 6 / Wi-Fi 6Eの時代へ
Wi-Fi 6は最大9.6Gbpsという高速な通信速度だけでなく、通信の安定性、データ通信効率においても大幅に改善され、Wi-Fi 5(IEEE 802.11ac)に替わるソリューションとして広がっていくことが期待されています。更にWi-Fi 6Eは5,925～7,125MHzという従来のWi-Fiには開放されていなかった周波数帯域の利用が可能になり、選択可能なチャネル数が増加することにより、より快適な通信環境の構築が可能になります。

●Wi-Fi 6Eの特長
新たな周波数である6GHz帯の追加により、使用できるチャネルが大幅に拡大。電波干渉なく同時に使用できるチャネルを多く確保することができるため、混雑も少なく安定した通信が可能になります。

IEEE802.11AH
●802.11AH対応アクセスポイント／ブリッジ
アクセスポイントは、半径1kmの範囲をカバーし、最大675台のクライアントをサポートします。無線LANブリッジ（子機） BR-100AH(JP)とセットでご利用頂くことで、簡単に920MHz帯の電波を使用した長距離無線LANネットワークを既存のインフラに組み込んだり、新規に構築することができます。

●従来ネットワークとのシームレスな接続性
AP-100AH(JP)は、920MHz帯無線の利点と無線LANの使いやすさ、汎用性、相互接続性を兼ね備えています。有線LANを介して従来のIEEE 802.11a/b/g/n/ac/axの無線LANネットワークにAP-100AH(JP)を接続することで、長距離で多台数接続が可能なIEEE 802.11ahネットワークの利点を活用することができます。

主な仕様

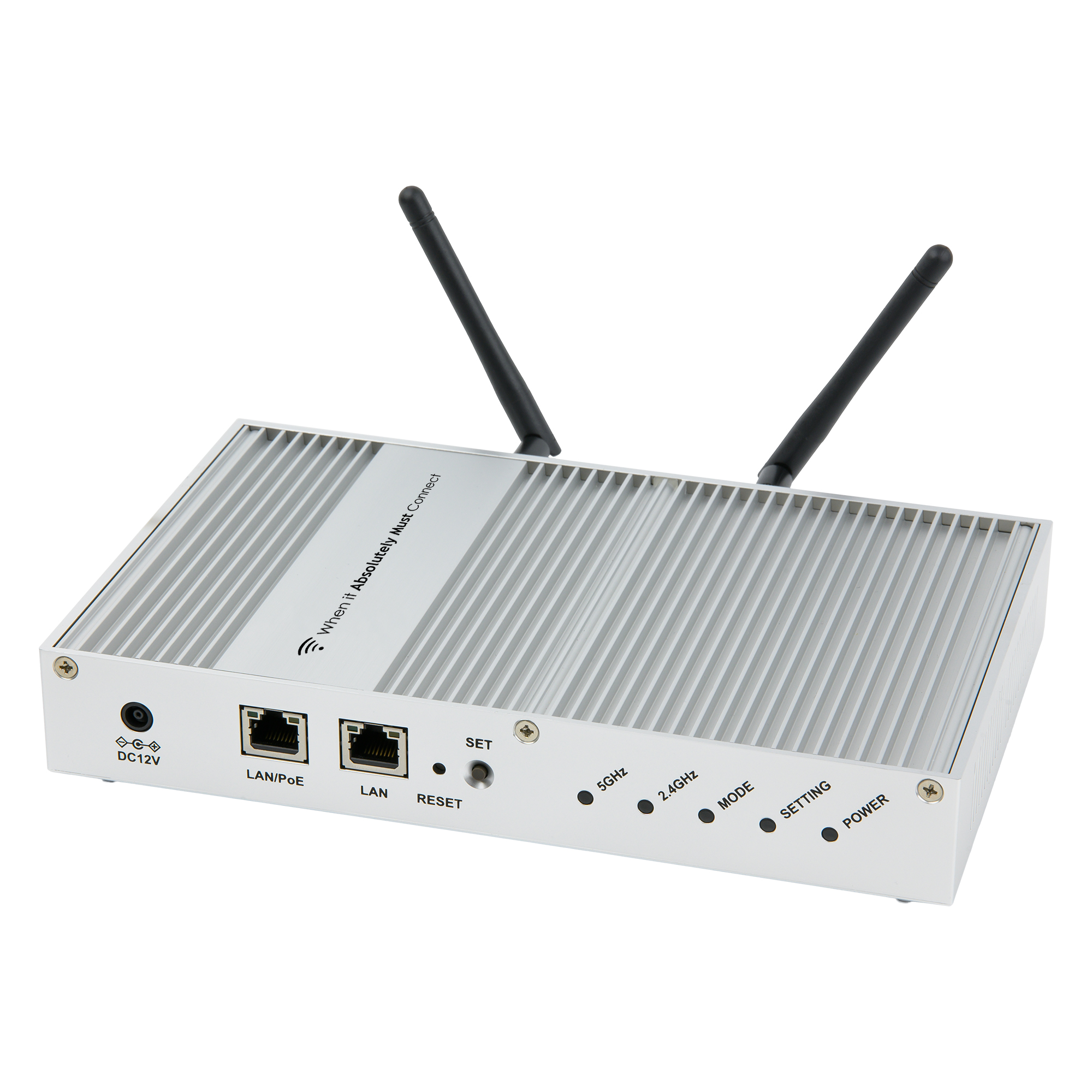

AP-800AX
型番 AP-800AX
有線LANインタフェース RJ-45×2 (IEEE 802.3at PoE対応 ×1)
100BASE-TX / 1000BASE-T / 2.5GBASE-T(自動認識)
無線LANインタフェース IEEE 802.11a/b/g/n/ac/ax 2T×2R
- 5GHz Channel：36 ～ 48、 52 ～ 64、 100 ～ 144ch
- 2.4GHz Channel：1 ～ 13ch
動作環境条件 温度条件：-20 ～ +55℃
湿度条件：20 ～ 80%RH(結露なきこと)
保存環境条件 温度条件：-30 ～ +70℃
湿度条件：20 ～ 90%RH(結露なきこと)
電源 IEEE 802.3at準拠PoE
※オプションACアダプタ『AP-12V-OP-ACPW 100-240V 50/60Hz（動作電圧12V）』
外形寸法 230×142×40mm (本体のみ、突起物除く)
重量 約860g (本体のみ)
各種取得規格 VCCI Class A、IEEE 802.3at準拠、RoHS
最大端末接続数 200台
マルチSSID 8個（5GHz：4個、2.4GHz：4個）
VLAN IEEE 802.1Q 準拠のタグ VLAN
電波出力設定機能 1～26dBmの範囲で設定可能※2
QoS WMM-EDCA
保証期間 5年

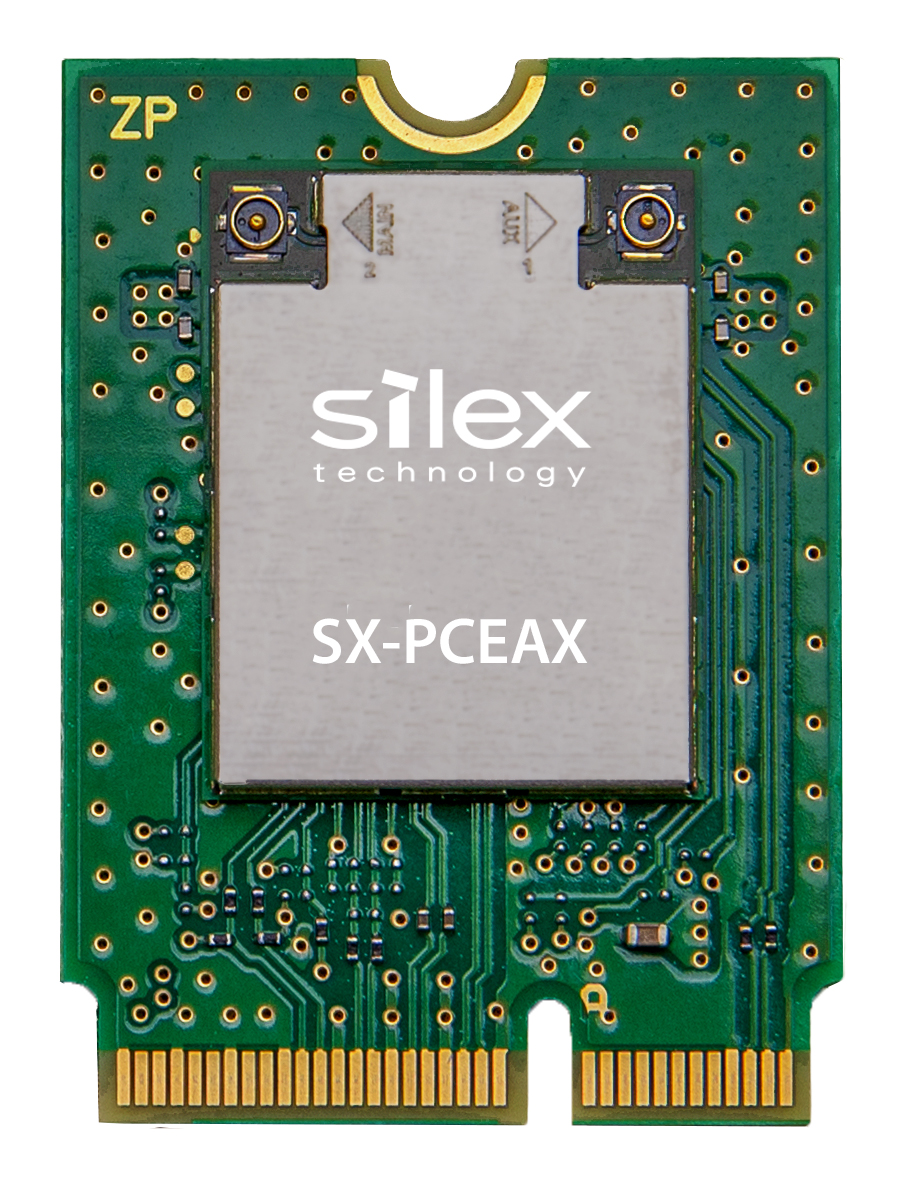

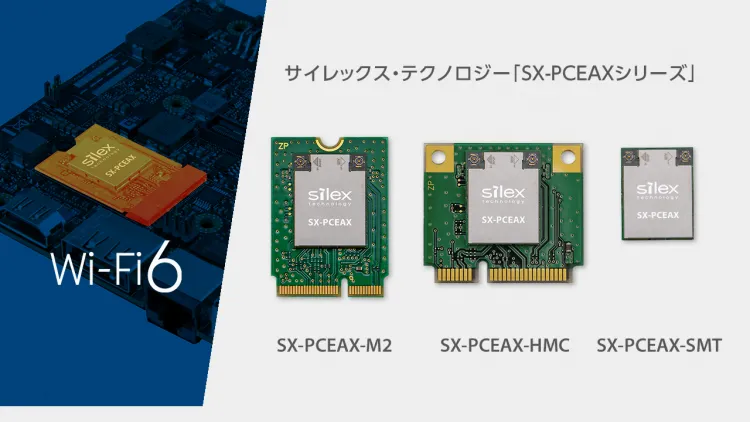

SX-PCEAXシリーズ
型番 SX-PCEAX-M2,SX-PCEAX-HMC,SX-PCEAX-SMT
チップセット クアルコム社製QCA2066
ホストインタフェース 無線LAN：PCI Express
　 Bluetooth®：USB 1.1
無線LAN仕様 IEEE 802.11a/b/g/n/ac/ax (2x2)
Bluetooth®仕様 Bluetooth® v5.2※2
アンテナ端子 MHF4コネクタ：2個
動作環境条件 温度条件：-20℃～65℃
　 湿度条件：5～85%RH（結露無きこと）
外形寸法 22.0×30.0×2.70mm,29.85×26.65×2.90mm,14.0×18.0×1.90mm
無線認証 日本、アメリカ、カナダ、欧州（英国）

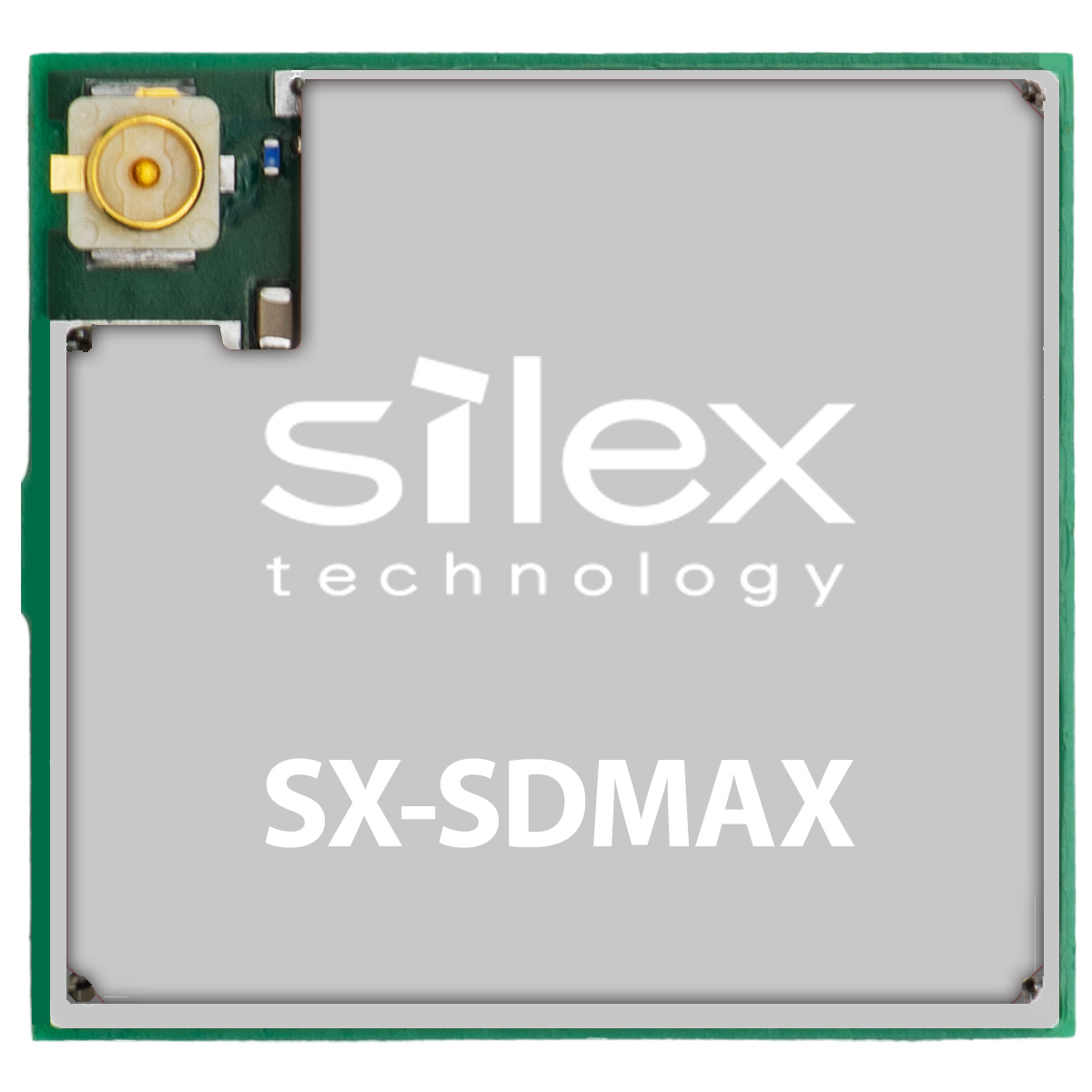

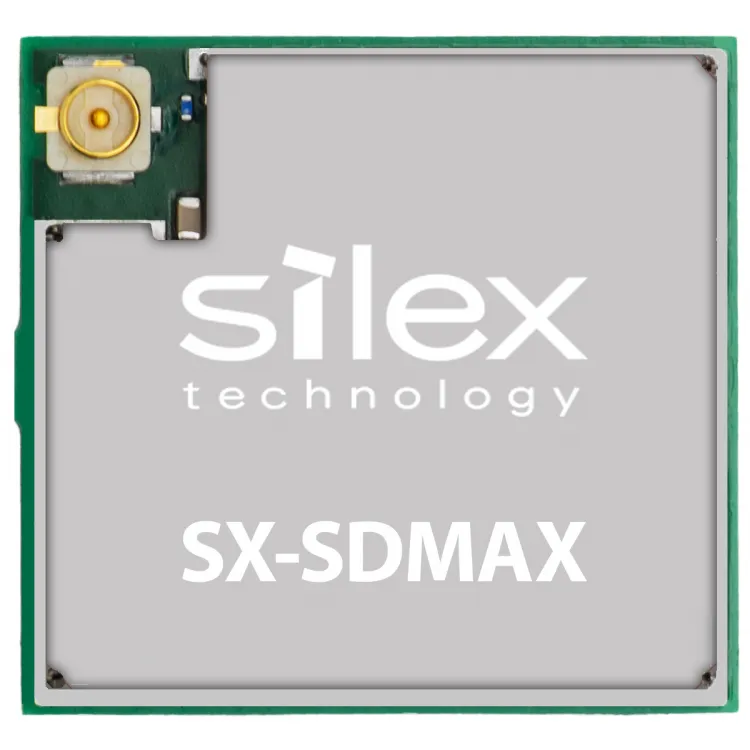

SX-SDMAX
型番 SX-SDMAX-2530S
チップセット NXP社製IW611
ホストインタフェース 無線LAN：SDIO3.0
Bluetooth®：UART※
無線LAN仕様 IEEE 802.11a/b/g/n/ac/ax (1x1)
Bluetooth®仕様 Bluetooth® v5.3 (BR/EDR/LE準拠）
アンテナ端子 MHFコネクタ：1個
消費電流(ピーク値) 主電源
　Wi-Fi:2.4GHz Max 200mA
　Wi-Fi:5GHz Max 260mA
　Bluetooth® Max 150mA
動作環境条件 温度条件：95%RH以下 (結露なきこと)
外形寸法 17.0 × 18.0 × 2.65mm
無線認証 日本、アメリカ、カナダ、欧州（英国）

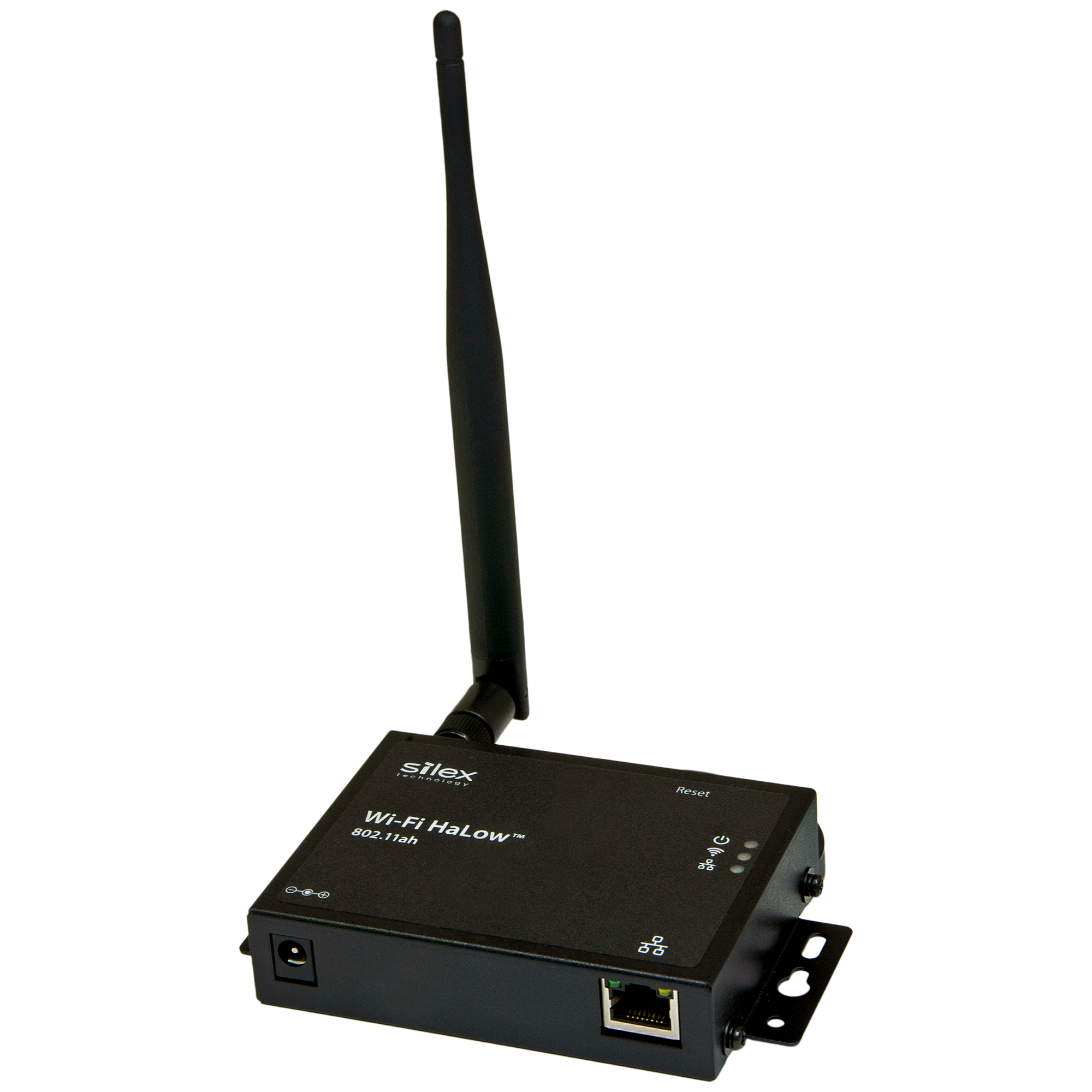

AP-100AH/BR-100AH
型番 AP-100AH(JP),BR-100AH(JP)
有線LANインターフェース RJ-45：x1
10Base-T / 100Base-TX(自動認識)
無線LANインターフェース IEEE802.11ah
920MHz周波数：1MHz幅：921.0MHz, 923.0MHz, 924.0MHz, 925.0MHz, 926.0MHz, 927.0MHz2MHz幅：923.5MHz, 924.5MHz, 925.5MHz, 926.5MHz4MHz幅：924.5MHz, 925.5MHz
最大端末接続数 最大無線子機接続台数：675台, 最大有線LAN機器接続台数：16台
動作環境条件 温度条件：0°C ～ 40°C
湿度条件：20%RH ～ 90%RH
電源 5.0V ± 5%
DCジャックまたはDSUBコネクタ(オプション)
外形寸法 126mm x 75m x 24mm(±2mm)
重量 約230g
無線認証 日本
SX-NEWAH
型番 SX-NEWAH(JP)
チップセット NRC7292
ホストインターフェース SPI
無線LAN仕様 IEEE802.11ah (1x1)
アクセスポイントモード、ステーションモード対応
変調帯域幅：1/2/4 MHz
アンテナ端子 MHFコネクタ：1個
動作環境条件 温度条件：-40～+85°C
湿度条件：15～95% (結露なきこと)
外形寸法 20.5 x 27.0 x 3.1mm
無線認証 日本
