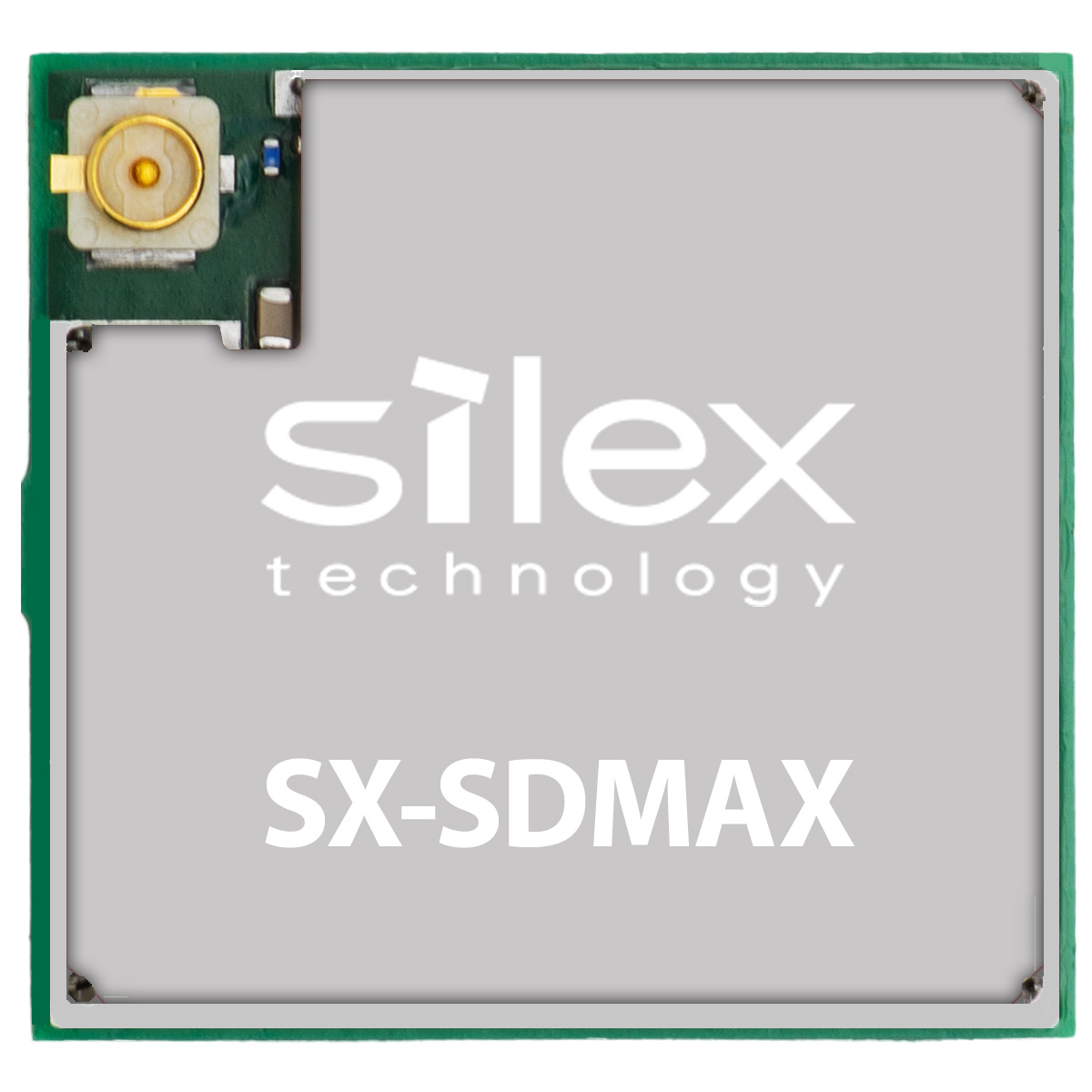

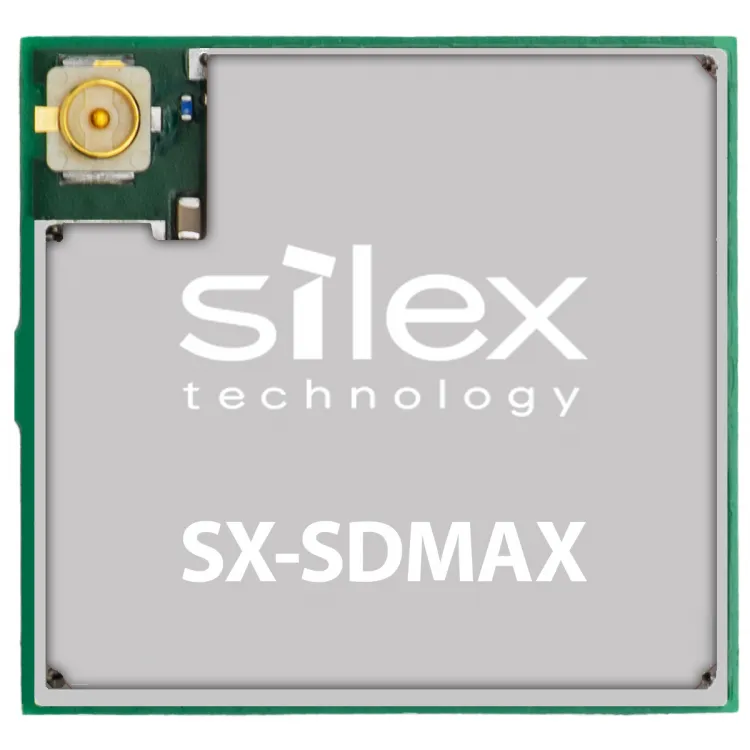

Wi-Fi 6 & Bluetooth®対応 低消費電力無線LANコンボモジュール SX-SDMAX
| 製品名 | Wi-Fi 6 & Bluetooth®対応 低消費電力無線LANコンボモジュール |
|---|---|
| 型式 | SX-SDMAX |
| メーカー | サイレックス・テクノロジー株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
| 資料 |
概要
Wi-Fi 6(IEEE 802.11a/b/g/n/ac/ax)とBluetooth® v5.3に対応したSDIOタイプの無線LANコンボモジュールです。
NXP社製のIW611チップセットを搭載する本製品は、OFDMAやMU-MIMOなどWi-Fi 6ならではの機能を豊富に搭載。
SDIOインタフェースの採用により、省電力性能と通信性能のバランスの取れた製品です。
また、幅広い温度範囲へのサポートにより、産業機器から小型デバイスまで、幅広い製品の無線対応に最適な無線LANモジュールです。
特長
● Wi-Fi 6でより「通信の高速化」を実現
● 同時通信を実現するOFDMA
● スループットを向上するMU-MIMO
● 電力消費を抑制するTWT
主な仕様
| 型番 | SX-SDMAX-2530S | ||||
| チップセット | NXP社製IW611 | ||||
| ホストインタフェース | 無線LAN：SDIO3.0 | ||||
| Bluetooth®：UART※ | |||||
| 無線LAN仕様 | IEEE 802.11a/b/g/n/ac/ax (1x1) | ||||
| Bluetooth®仕様 | Bluetooth® v5.3 (BR/EDR/LE準拠） | ||||
| アンテナ端子 | MHFコネクタ：1個 | ||||
| 消費電流(ピーク値) | 主電源 | VDD18 | VDD33 | ||
| 送信 | 受信 | 送信 | 受信 | ||
| Wi-Fi:2.4GHz | 190mA | 130mA | 200mA | 10mA | |
| Wi-Fi:5GHz | 260mA | 150mA | 240mA | 10mA | |
| 動作環境条件 | Bluetooth® | 150mA | 80mA | 20mA | 10m |
| 度条件：95%RH以下 (結露なきこと) | |||||
| 外形寸法 | 17.0 × 18.0 × 2.65mm | ||||
| 無線認証 | 日本、アメリカ、カナダ、欧州（英国）※ | ||||
※ 無線認証取得およびBluetooth®対応予定です。

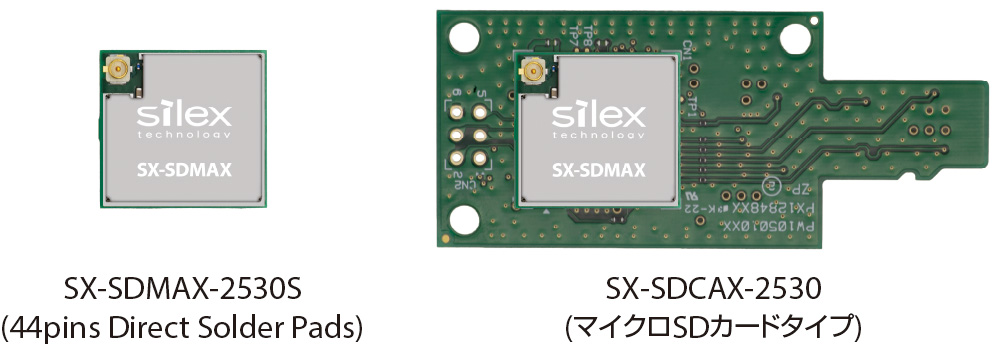

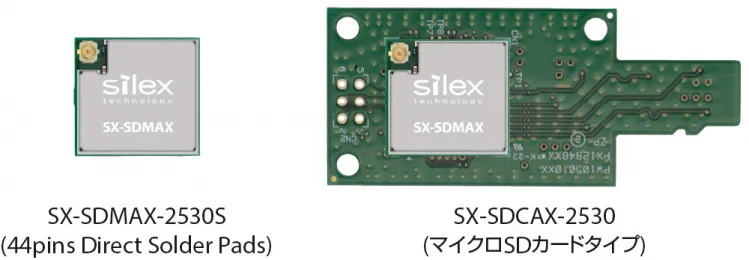

その他

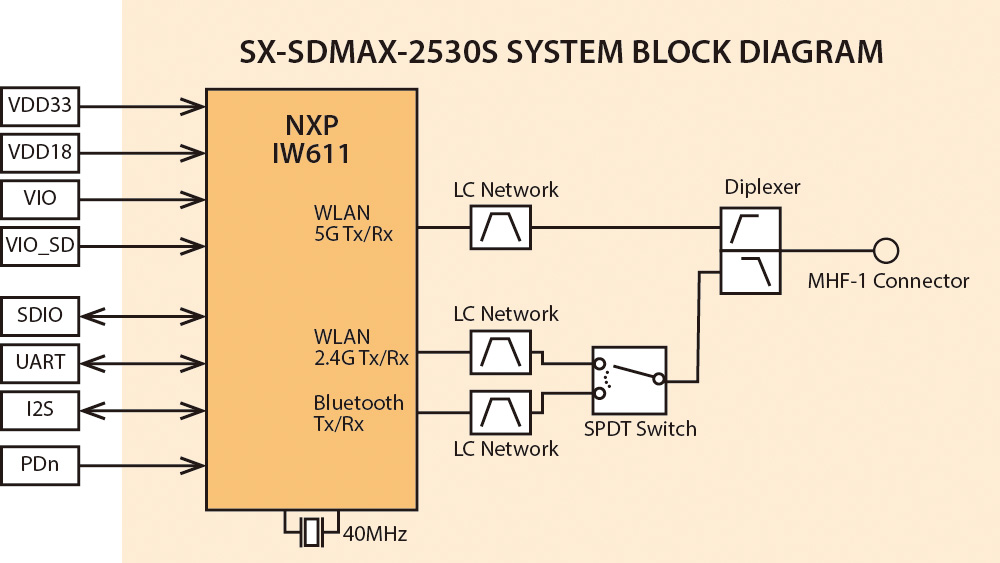

SX-SDMAX Block Diagram

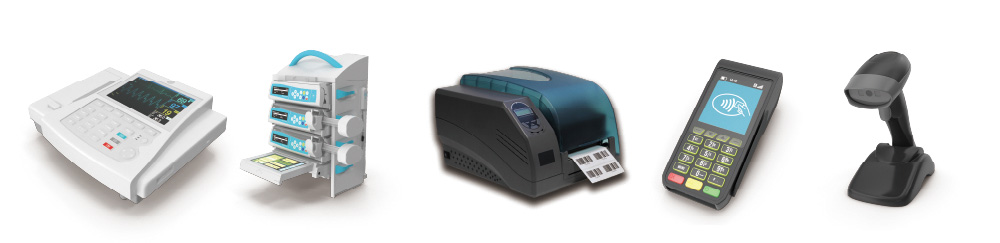

ユースケース
