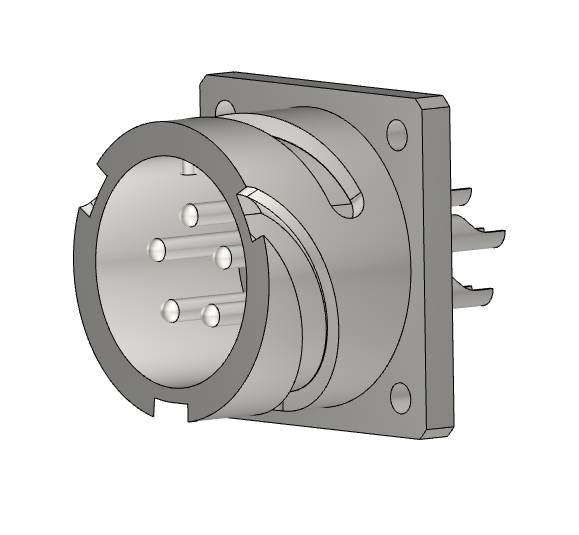

概要

VG95234準拠のリバースバヨネット嵌合方式のガラスハーメチックコネクタです。

特長

● コンタクト配列はMIL-DTL-5015に準拠しております。
● シェルはステンレスを使用しているため、腐食の心配がありません。
● ガラス封着しているため、気密性（1.0×10^－10Pa･ｍ³／sec以下）に優れております。
● 防水・防滴構造（嵌合時）のため屋外使用が可能です。

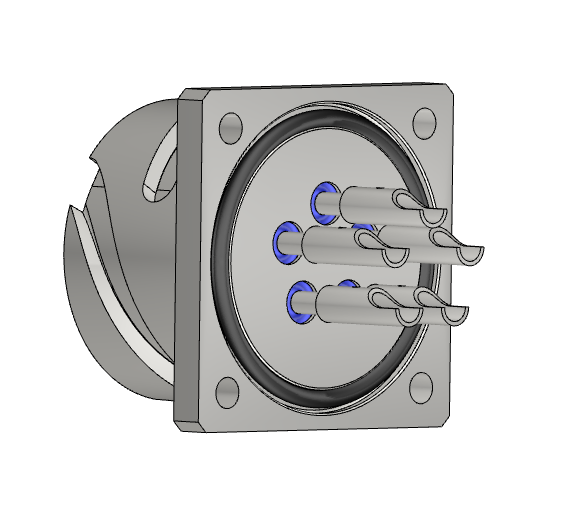

● シェルのフランジ部にはOリング溝が加工されています。
● シェルはニッケルメッキ仕上げとなっております。

主な仕様

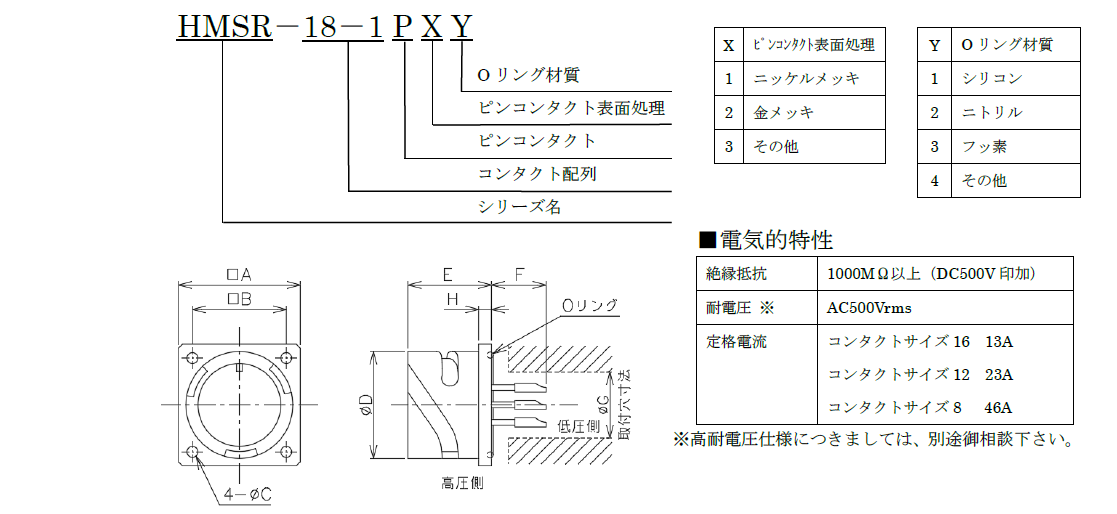

型式

寸法

（単位：ｍｍ）

シェル サイズ	パーツナンバー	A	B	φC	φD	E	F	φG	H	Oリングサイズ
10SL	HMSR－10SL－3PXY	25.4	18.2	3.2	18.2	18.3	10	11	2.8	AS568-015
18	HMSR－18－1PXY HMSR－18－11PXY	35	27	3.2	30.8	24	16	19	3.7	AS568-023
22	HMSR－22－22PXY	41.3	31.8	3.2	37.4	24	16	26	3.7	AS568-027

コンタクト配列

ご注意

• 材質、取付寸法、形状、高圧力仕様等の特殊品につきましては、別途ご相談下さい。
• 圧力方向が逆になる場合は別途ご相談下さい。
• コンタクト配列は他に各種製作可能です。
• 改良等により予告無く内容を変更する場合がありますので、あらかじめご了承下さい。
