製品情報

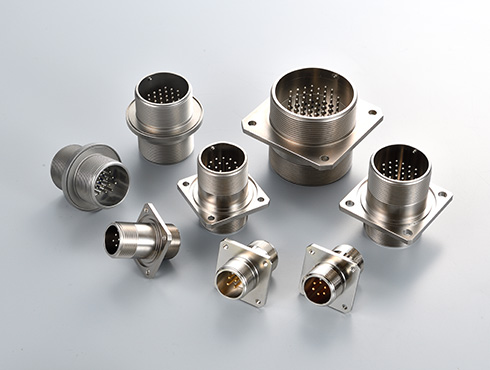

ハーメチックコネクタ HMSBシリーズ
| 製品名 | ハーメチックコネクタ |
|---|---|
| 型式 | HMSBシリーズ |
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要
規格MIL-DTL-5015プラグに嵌合するスルーバルクヘッドタイプのガラスハーメチックコネクタです。
特長
- 真空容器・圧力容器等の電流導入端子としてご使用いただけます。
- シェルはステンレスを使用しているため腐食の心配がありません。
- ガラス封着しているため、気密性(*1)に優れております。また、耐熱性・耐振性等に優れており苛酷な環境下での使用が可能です。
- 防水・防滴構造(嵌合時)のため屋外使用が可能です。
- シェルのフランジ部には、Oリング溝が加工されています。
- シェルはニッケルメッキ仕上げとなっております。
- RoHS対応品。
*1 気密性：1.0×10-10Pa・m3/sec 以下
主な仕様

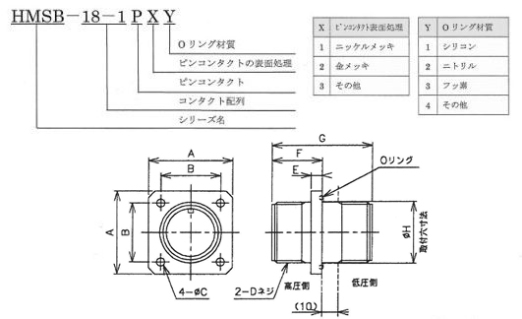

型式
寸法
（単位：mm）
| シェル サイズ |
パーツナンバー | A | B | φC | Dネジ | E | F | φG | H |
Oリング |
|---|---|---|---|---|---|---|---|---|---|---|
| 14S | HMSB-14S-2PXY | 35 | 27 | 3.2 | .875-20UNEF | 3 | 18 | 43 | 23.0 | AS568-023 |
| 18 | HMSB-18-1PXY | 42 | 32 | 4.2 | 1.125-18NEF | 4 | 23 | 52 | 29.0 | AS568-027 |
| 20 | HMSB-20-29PXY | 45 | 35 | 4.2 | 1.250-18NEF | 4 | 23 | 52 | 32.5 | AS568-029 |
| 24 | HMSB-24-28PXY | 53 | 42 | 5.5 | 1.500-18NEF | 4 | 25 | 56 | 38.5 | AS568-031 |
| 36 | HMSB-36-10PXY | 72 | 57 | 5.5 | 2.250-16UN | 4 | 26 | 58 | 58.0 | AS568-037 |
電気的特性
| 1． | 絶縁抵抗 | 1000MΩ以上(DC500V印加) |
|---|---|---|
| 2． | 耐電圧 | AC500Vrms |
| 3． | 定格電流 | コンタクトサイズ16 13A |
| 4． | 接触抵抗 (電圧降下) |
コンタクトサイズ16 75mV以下 |

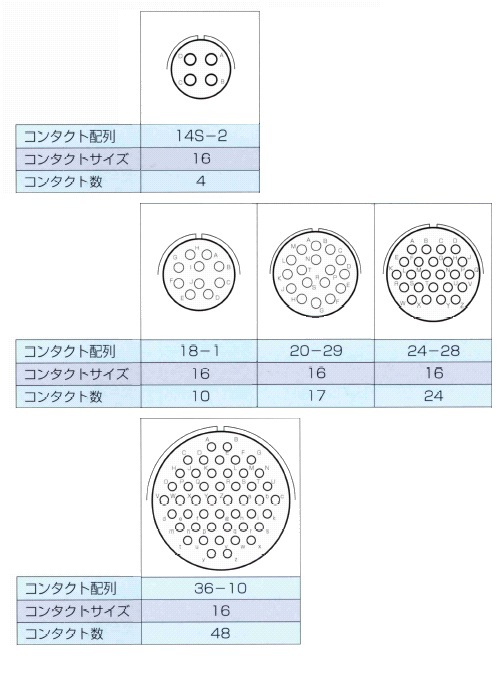

コンタクト配列
ご注意
・材質、取付寸法、形状、高圧力仕様、高耐電圧仕様等の特殊品については、別途ご相談ください。
・コンタクト配列は他に各種製作可能です。
・圧力方向が逆になる場合は別途ご相談ください。
・改良等により予告無く内容を変更する場合がありますので、あらかじめご了承ください。
