製品情報

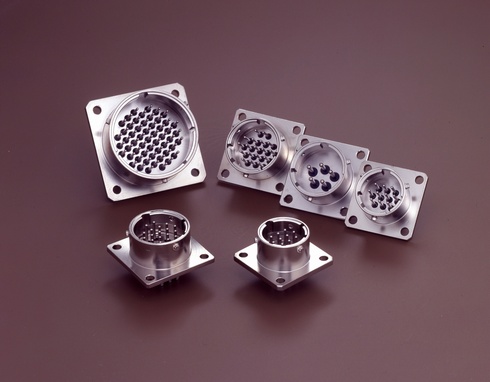

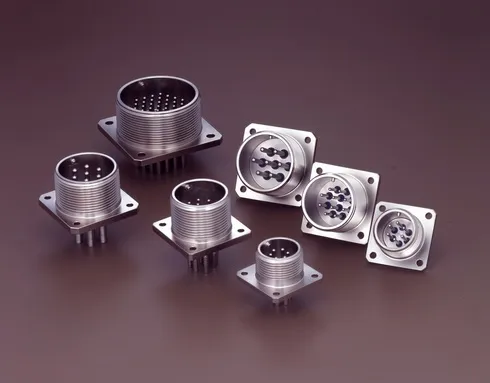

ハーメチックコネクタ DPT02シリーズ
| 製品名 | ハーメチックコネクタ |
|---|---|
| 型式 | DPT02シリーズ |
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要
規格MIL-DTL-26482プラグに嵌合するガラスハーメチックコネクタです。
特長
- 真空容器・圧力容器等の電流導入端子としてご使用いただけます。
- シェルはステンレスを使用しているため腐食の心配がありません。
- ガラス封着しているため、気密性(*1)に優れております。また、耐熱性・耐振性等に優れており苛酷な環境下での使用が可能です。
- シェルはニッケルメッキ仕上げになっています。
- シェルのフランジ部には、Oリング溝が加工されています。
- RoHS対応品。
*1 気密性：1×10-10Pa・m3/sec 以下
主な仕様

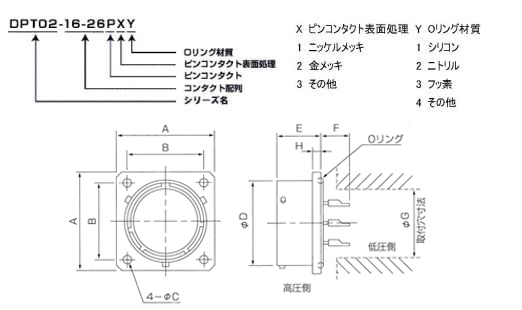

型式
寸法
(単位：mm)
| シェル サイズ |
パーツナンバー | A | B | φC | φD | E | F | φG | H |
Oリング |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | DPT02- 8-XXP | 20.6 | 15.1 | 3.2 | 12.01 | 13 | 8 | 8 | 2 | AS568-013 |
| 12 | DPT02-12-XXP | 26.6 | 20.6 | 3.2 | 19.05 | 13 | 8 | 14 | 2 | AS568-017 |
| 14 | DPT02-14-XXP | 29.0 | 23.0 |
3.2 |
22.23 | 13 | 8 | 17 | 2 | AS568-019 |
| 16 | DPT02-16-XXP | 31.4 | 24.6 | 3.2 | 25.40 | 13 | 8 | 20 | 2 | AS568-021 |
| 18 | DPT02-18-XXP | 33.7 | 27.0 | 3.2 | 28.58 | 13 | 8 | 22 | 2 | AS568-023 |
| 20 | DPT02-20-XXP | 37.0 | 29.4 | 3.2 | 31.75 | 17 | 8 | 25 | 2.7 | AS568-025 |
| 22 | DPT02-22-XXP | 40.1 | 31.8 | 3.2 | 34.93 | 17 | 8 | 29 | 2.7 | AS568-027 |
電気的特性
| 1． | 絶縁抵抗 | 1000MΩ以上 |
|---|---|---|
| 2． | 耐電圧 | AC500Vrms |
| 3． | 定格電流 | コンタクトサイズ16 10A |
| コンタクトサイズ20 5A | ||
| 4． | 接触抵抗 (電圧降下) |
コンタクトサイズ16 65mV以下 |
| コンタクトサイズ20 70mV以下 |

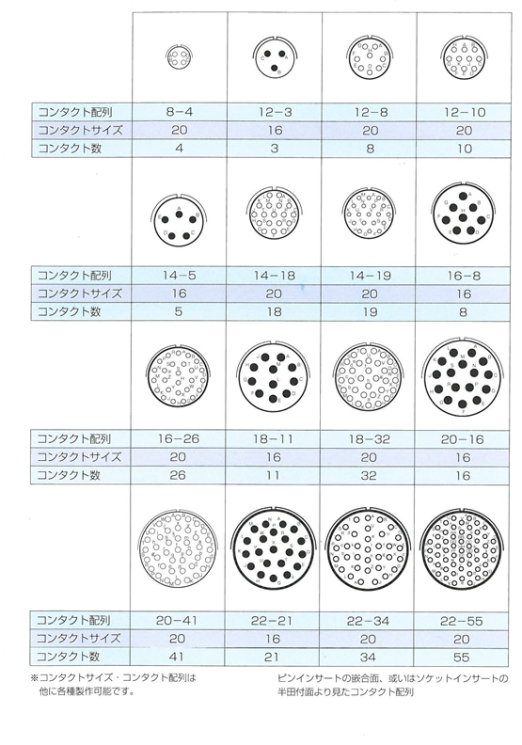

コンタクト配列
ご注意
・コンタクト配列は嵌合面側より見たものです。
・コンタクトサイズ・コンタクト配列は他に各種製作可能です。
・圧力方向が逆になる場合は別途ご相談ください。
・材質、取り付け寸法、形状、高圧力、高電圧仕様などの特殊品につきましては別途相談ください。
・改良などにより予告なく内容を変更する場合がありますので、あらかじめご了承ください。
