製品情報

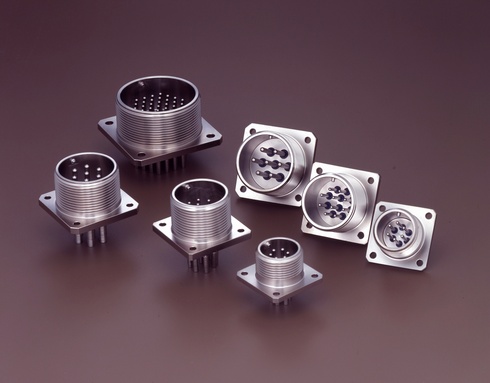

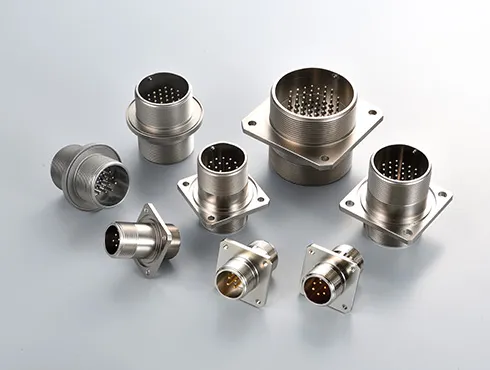

ハーメチックコネクタ HMS02シリーズ
| 製品名 | ハーメチックコネクタ |
|---|---|
| 型式 | HMS02シリーズ |
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要
規格MIL-DTL-5015プラグに嵌合するガラスハーメチックコネクタです。
特長
- 真空容器・圧力容器の電流導入端子としてご使用いただけます。
- シェルはステンレスを使用しているため腐食の心配がありません。
- ガラス封着しているため、気密性(*1)に優れております。
- 耐熱性・耐振性等に優れており苛酷な環境下での使用が可能です。
- 防水・防滴構造(嵌合時)のため屋外使用が可能です。
- シェルはニッケルメッキ仕上げになっています。
- シェルのフランジ部には、Oリング溝が加工されています。
- RoHS対応品。
*1 気密性：1×10-10Pa・m3/sec 以下
主な仕様

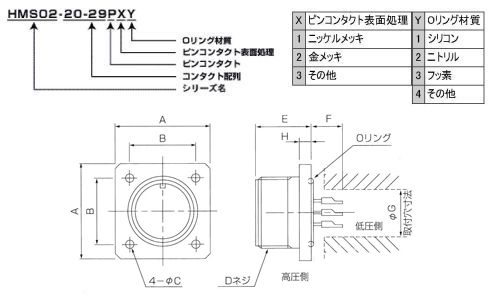

型式
寸法
(単位：mm)
| シェル サイズ |
パーツナンバー | A | B | φC | Dネジ | E | F | φG | H |
Oリング |
|---|---|---|---|---|---|---|---|---|---|---|
| 12S | HMS02-12S-XXP | 27.8 | 20.7 | 3.2 | .750-20UNEF | 17.1 | 11 | 11 | 2.8 | AS568-017 |
| 14S | HMS02-14S-XXP | 30.2 | 23.1 | 3.2 | .875-20UNEF | 17.1 | 11 | 13 | 2.8 | AS568-019 |
| 16 | HMS02-16-XXP | 32.6 | 24.7 | 3.2 | 1.000-20UNEF |
21.9 |
18 | 16 | 3.4 | AS568-021 |
| 18 | HMS02-18-XXP | 35.0 |
27.0 |
3.2 | 1.125-18NEF | 22.7 | 17 | 19 |
3.7 |
AS568-023 |
| 20 | HMS02-20-XXP | 38.1 | 29.4 | 3.2 | 1.250-18NEF | 22.7 | 17 | 23 | 3.7 | AS568-025 |
| 22 | HMS02-22-XXP | 41.3 | 31.8 | 3.2 | 1.375-18NEF | 22.7 | 17 | 26 | 3.7 | AS568-027 |
| 24 | HMS02-24-XXP | 44.5 | 35.0 | 4.2 | 1.500-18NEF | 24.3 | 15 | 29 | 3.7 | AS568-029 |
| 28 | HMS02-28-XXP | 50.8 | 39.7 | 4.2 | 1.750-18NS | 24.3 | 15 | 34 | 3.7 | AS568-030 |
|
36 |
HMS02-36-XXP | 63.5 | 49.3 | 4.5 | 2.250-16UN | 26.2 | 13 | 46 | 4.0 | AS568-034 |
電気的特性
| 1． | 絶縁抵抗 | 1000MΩ以上(at DC500V) |
|---|---|---|
| 2． | 耐電圧 | AC500Vrms |
| 3． | 定格電流 | コンタクトサイズ8 46A |
| コンタクトサイズ12 23A | ||
| コンタクトサイズ16 13A | ||
| 4． | 接触抵抗 (電圧降下) |
コンタクトサイズ8 75mV以下 |
| コンタクトサイズ12 75mV以下 | ||
| コンタクトサイズ16 75mV以下 |

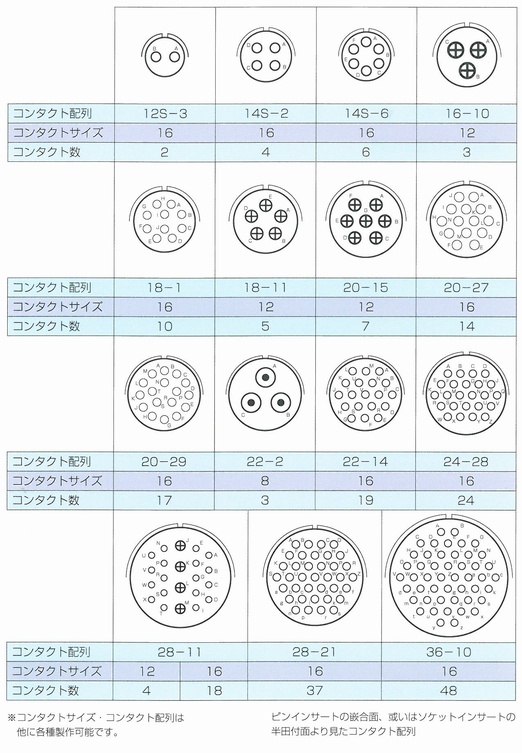

コンタクト配列
ご注意
・コンタクト配列は嵌合面側より見たものです。
・コンタクトサイズ・コンタクト配列は他に各種製作可能です。
・圧力方向が逆になる場合は別途ご相談ください。
・材質、取り付け寸法、形状、高圧力、高電圧仕様などの特殊品につきましては別途相談ください。
・改良などにより予告なく内容を変更する場合がありますので、あらかじめご了承ください。
