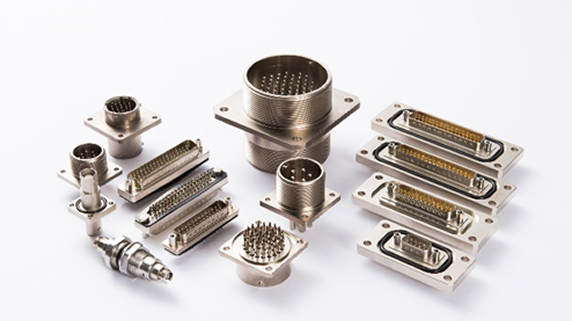

ハーメチックコネクタ

真空・圧力容器等の内部と外部を電気的に接続するために使用される気密性に優れたコネクタです。 弊社ではハーメチックコネクタと呼んでおりますが、他にも電流導入端子、ハーメチックシール、フィードスルーなどと呼ばれます。

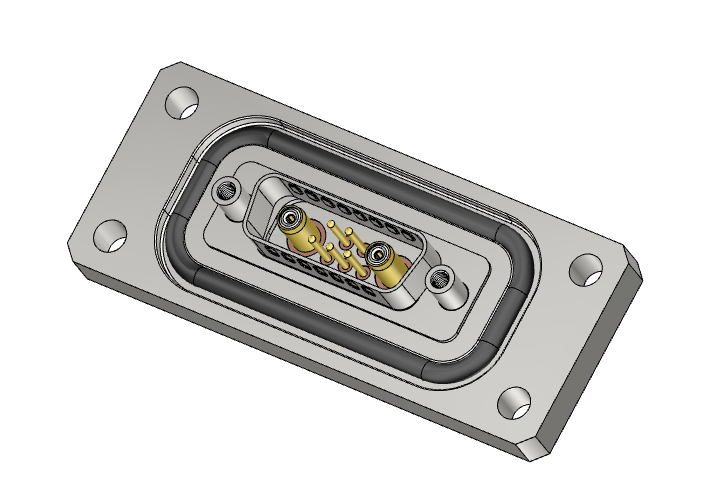

シェル材質はステンレス（SUS304）です。（※HDB、MDB、DCBシリーズはコバールとなります）

付属しています。用途によってシリコン、二トリル、フッ素からお選び頂けます。それ以外の材質をご希望の場合はご相談ください。

真空容器でのご使用であれば、アウトガスの少ないフッ素、低温でのご使用であれば、シリコンを選定することが多いです。
使用環境をご連絡いただければ選定させていただきます。

相手側コネクタと同じメッキ種にするのが理想です。
ニッケルメッキ・・・コンタクトの腐食を防止するために実施しており、ハーメチック製品では一般的なメッキ。価格が安い。
金メッキ・・・ニッケルメッキに比べ接触抵抗の変動が少なく、計測などの信号線用途に適する。価格が高い。
DPT02、DD、DDB、HDBシリーズなど信号用途では金メッキ、HMS02、HMSBシリーズなど動力用途ではニッケルメッキを選定することが多いです。

以下の規格のコネクタと嵌合可能です。

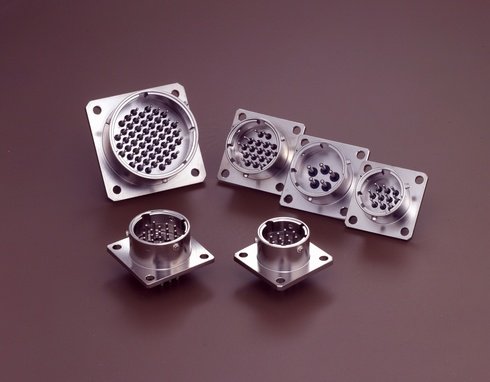

• DPT02シリーズ・・・MIL-C-26482

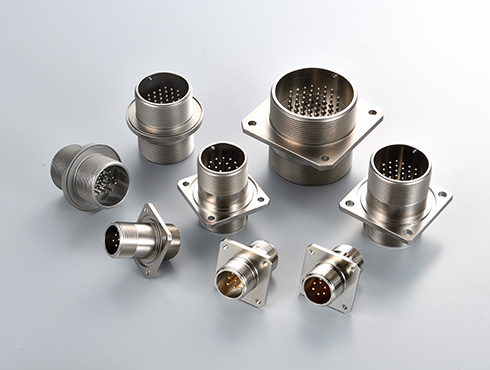

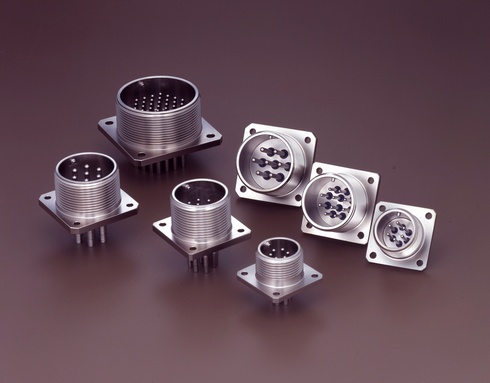

• HMS02、HMSBシリーズ・・・MIL-C-5015

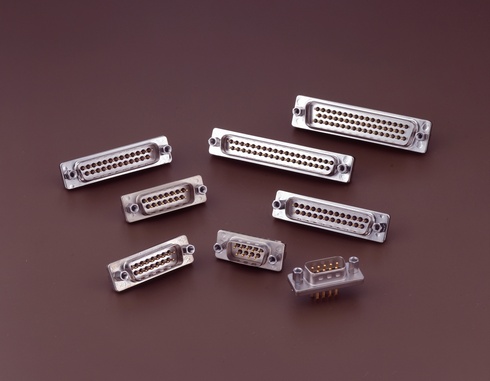

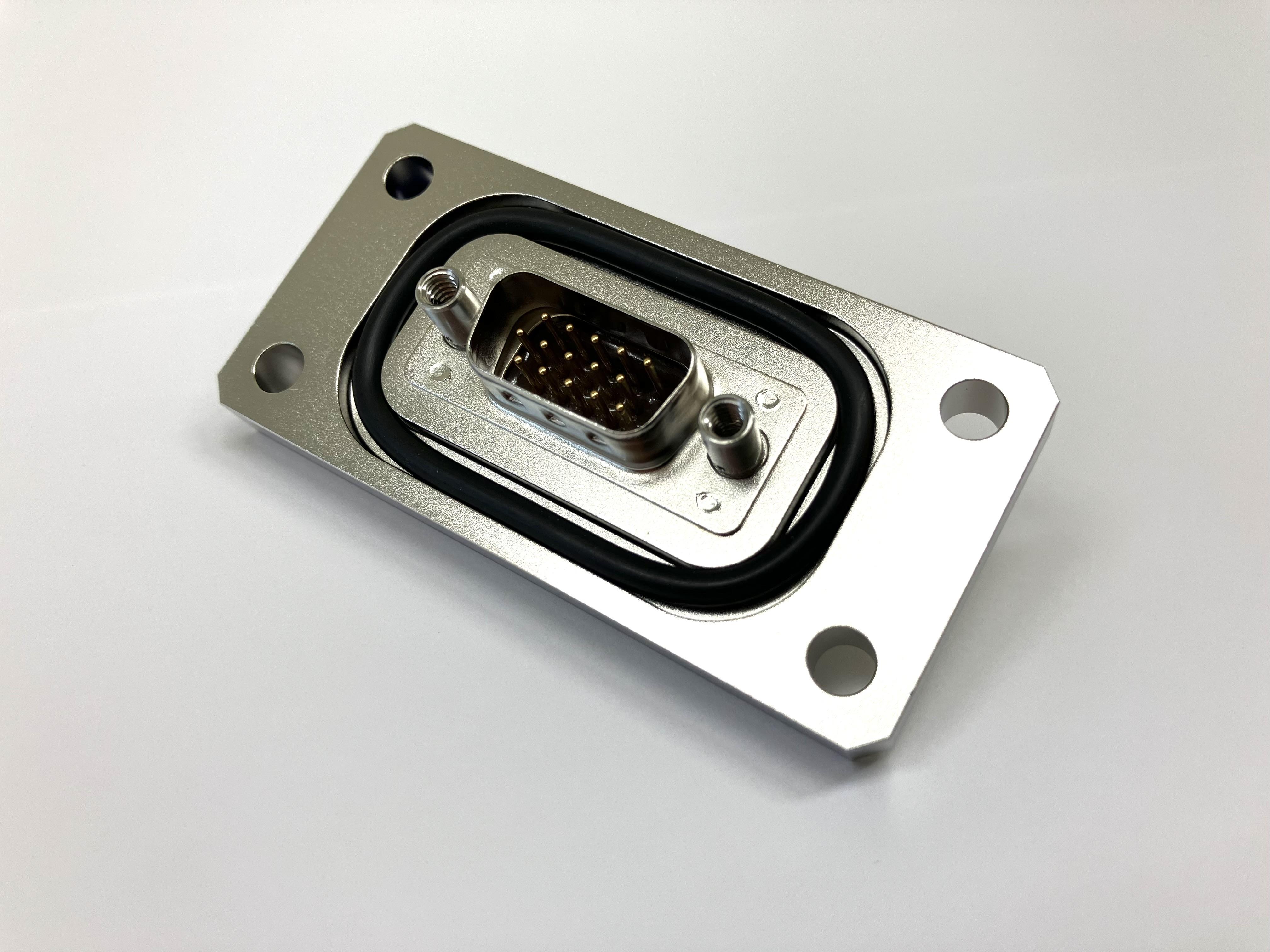

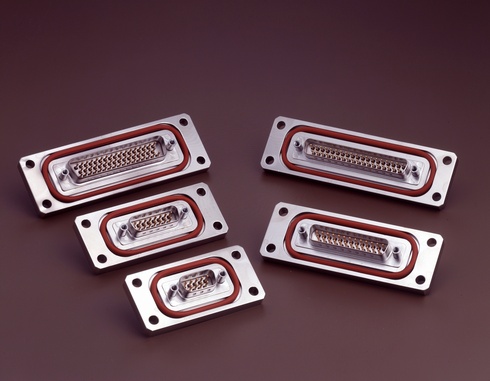

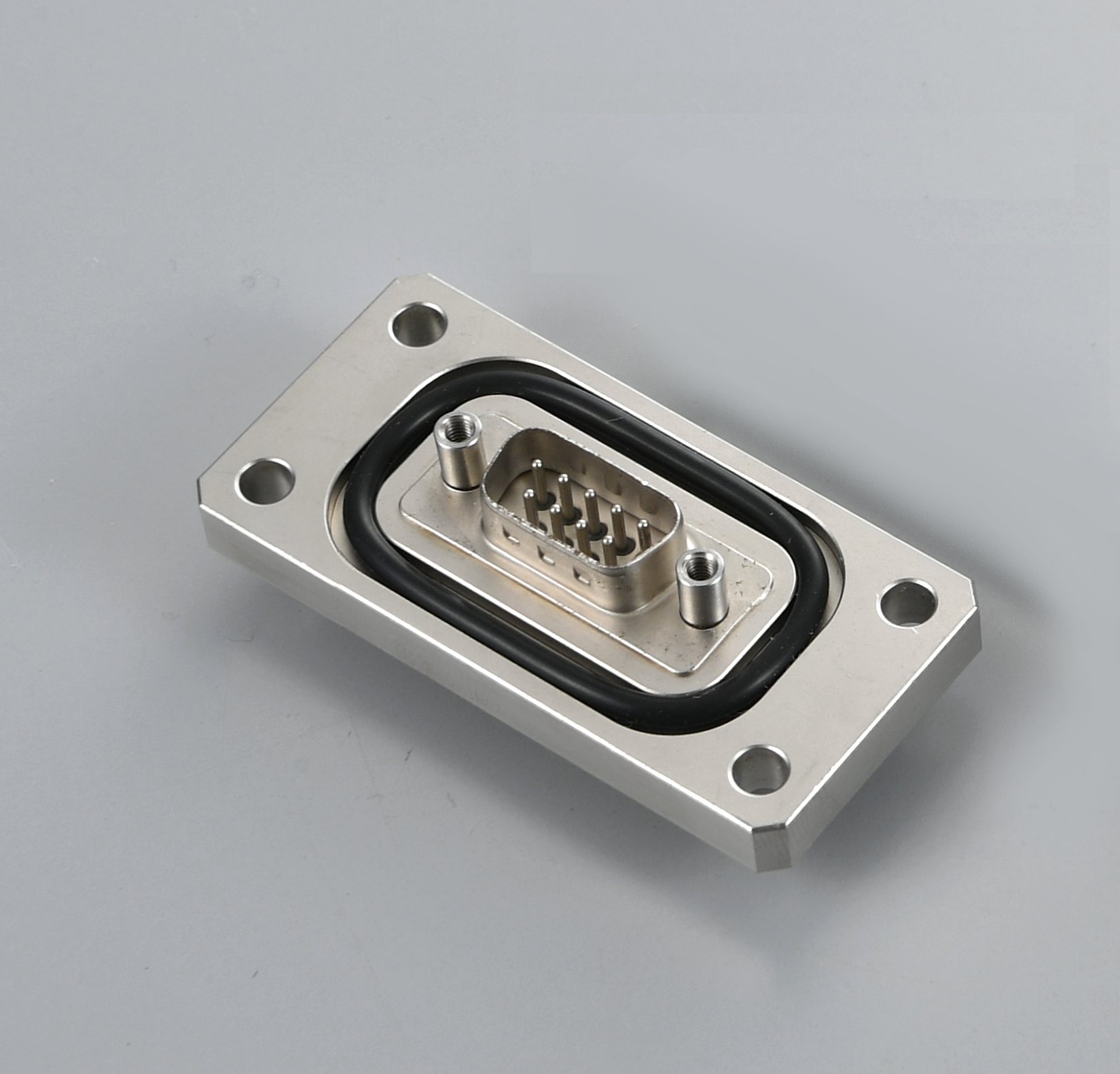

• DD・DDBシリーズ・・・Dsubプラグ（MIL-C-24308）

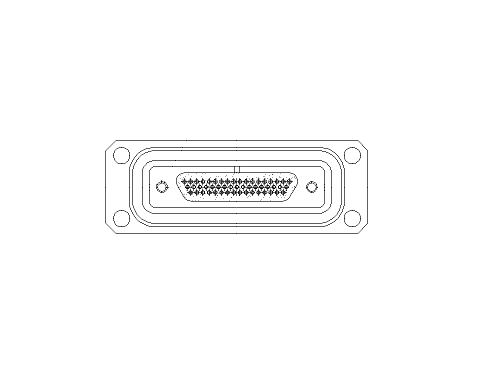

• HDBシリーズ・・・高密度Dsubプラグ（MIL-C-24308）

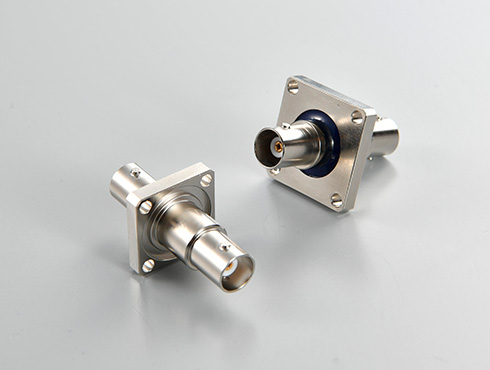

• DBNCシリーズ・・・BNC同軸プラグ(オス)

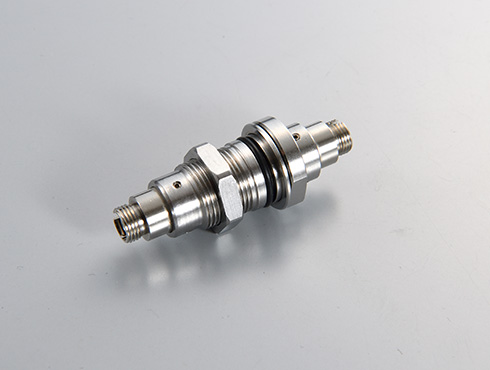

• DFCシリーズ・・・FC光コネクタ

ご要望により、弊社で合わせてご用意することも可能です。

M（メートル）ネジかU（ユニファイ）ネジをご用意しております。 相手側コネクタのロックネジサイズと同じものをお選びください。

カタログ標準品は真空容器での使用を想定して設計しておりますので、圧力容器でご使用される場合は別途ご相談ください。

1個から対応可能です。材質、形状、表面処理、電気的特性、圧力仕様などご相談ください。
