ハーメチックコネクタ MDBシリーズ
| 製品名 | ハーメチックコネクタ |
|---|---|
| 型式 | MDBシリーズ |
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要
スルーバルクヘッドタイプのMicro-Dsubガラスハーメチックコネクタです。
特長
- 真空容器・圧力容器などの電流導入端子としてご使用頂けます。
- MIL-DTL-83513 Micro-Dsubコネクタのプラグと嵌合可能です。
- コンタクトピッチ1.27mmの超小型高密度タイプです。
- ガラス封着しているため、気密性(*1)に優れ高い信頼性を保ちます。
- シェルのフランジ部には、Oリング溝が加工されています。
- シェルはニッケルメッキ仕上げとなっております。
*1 気密性：1.0×10-9Pa・m3/sec 以下
主な仕様

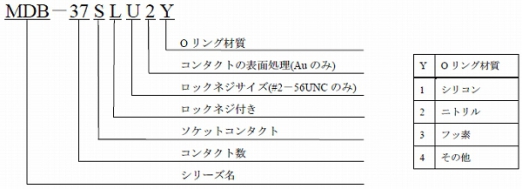

型式

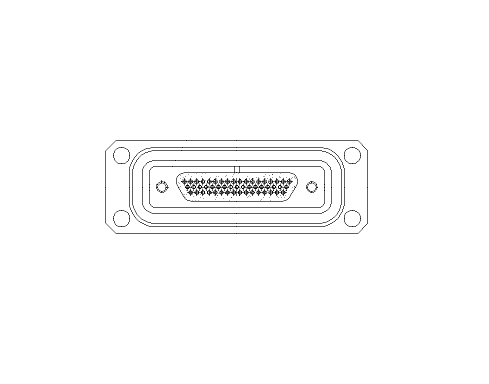

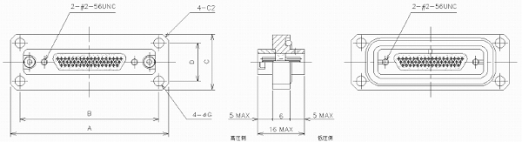

寸法
(単位：mm)
| パーツナンバー | 芯数 | A | B | C | D | E | F | φG | Oリングサイズ |
|---|---|---|---|---|---|---|---|---|---|
| MDB-37SLU2Y | 37 | 55 | 49 | 17.5 | 11.5 | 38.8 | 8.8 | 3.4 | S-31.5 |
| MDB-51SLU2Y | 51 | 54 | 47.5 | 19 | 13 | 37.5 | 9.8 | 3.4 | S-31.5 |
取付部参考寸法
電気的特性
|
1． |
定格電流 | １Ａ(減率含まず) |
|---|---|---|
| 2． | 絶縁抵抗 | １０００ＭΩ以上(at DC500V) |
| 3． | 耐電圧 | ＡＣ500Vrms |
ご注意
・材質、取付寸法、形状、圧力方向逆等の特殊品につきましては、別途ご相談ください。
・改良等により予告なく内容を変更する場合がありますので、あらかじめご了承ください。
