製品情報
ハーメチックコネクタ DDBシリーズ

製品名 | ハーメチックコネクタ |
---|---|
型式 | DDBシリーズ |
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要

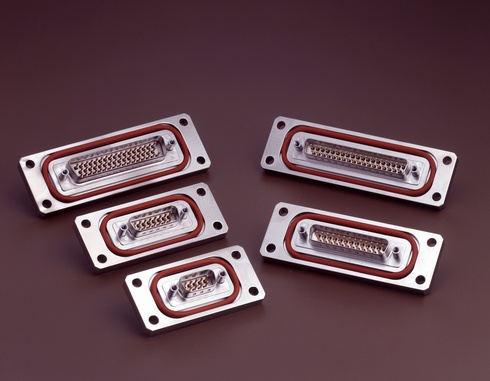

スルーバルクヘッドタイプのDsubガラスハーメチックコネクタです。
特長
- 真空容器・圧力容器等の電流導入端子としてご使用いただけます。
- シェルはステンレスを使用し、封着部にはロウ付け箇所がないため腐食の心配がなく、耐環境性に優れています。
- ガラス封着しているため、気密性(*1)に優れ高い信頼性を保ちます。
- シェルはニッケルメッキ仕上げになっています。
- シェルのフランジ部には、Oリング溝が加工されています。
- RoHS対応品。
*1 気密性:1×10-10Pa・m3/sec 以下
主な仕様

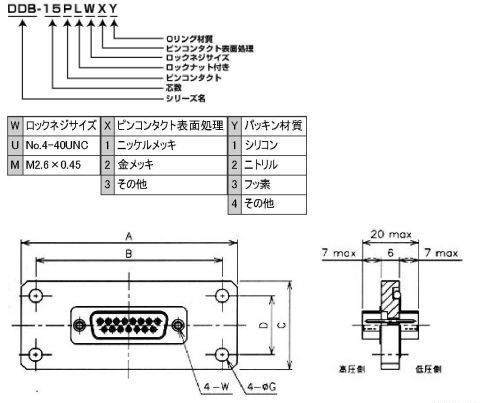

型式
寸法
(単位:mm)
パーツナンバー | 芯数 | A | B | C | D | E | F | G | W | Oリング サイズ |
---|---|---|---|---|---|---|---|---|---|---|
DDB-9PLWXY | 9 | 61.6 | 51.6 | 30 | 20 | 33.2 | 15 | 4.5 | No.4-40UNC or M2.6×0.45 |
AS568-124 |
DDB-15PLWXY | 15 | 73.0 | 63.0 | 30 | 20 | 42.2 | 15 | 4.5 | AS568-128 | |
DDB-25PLWXY | 25 | 85.0 | 75.0 | 30 | 20 | 55.0 | 15 | 4.5 | AS568-133 | |
DDB-37PLWXY | 37 | 100.0 | 91.0 | 30 | 20 | 72.0 | 15 | 4.5 | AS568-140 | |
DDB-50PLWXY | 50 | 98.0 | 88.0 | 33 | 23 | 70.0 | 18 | 4.5 | AS568-140 |

仕様
1. | 定格電流 |
3A |
---|---|---|
2. | 絶縁抵抗 |
1000MΩ以上(atDC500V |
3. | 耐電圧 |
AC500Vrms |
4. | 気密性 |
1×10-10Pa・m3/sec以下 |
5. | 表面処理 |
ニッケルメッキ(シェル本体) |
ご注意
・圧力方向が逆になる場合は別途ご相談ください。
・材質、取付寸法、形状、高圧力仕様などの特殊品につきましては、別途ご相談ください。
・改良などにより予告なく内容を変更する場合がありますので、あらかじめご了承ください。
