ハーメチックコネクタ　DBNCシリーズ

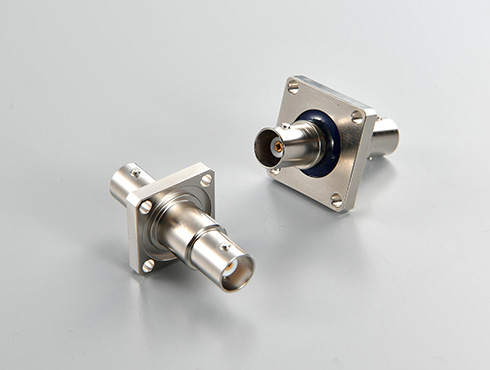

左：外部導体-フランジ一体タイプ　右：フローティングタイプ
製品名 ハーメチックコネクタ
型式 DBNCシリーズ
メーカー ダイトロン株式会社
メーカーロゴ

概要

スルーバルクヘッドタイプのBNC同軸ガラスハーメチックコネクタです。

特長

  • 真空容器・圧力容器等の電流導入端子としてご使用いただけます。
  • シェルはステンレスを使用しているため、腐食の心配がありません。
  • ガラス封着しているため、気密性(*1)に優れております。
  • シェルにはOリング溝が加工されています。
  • シェルはニッケルメッキ仕上げとなっております。
  • RoHS対応品。

*1　気密性：1.0×10-10Pa・m3/sec　以下

主な仕様

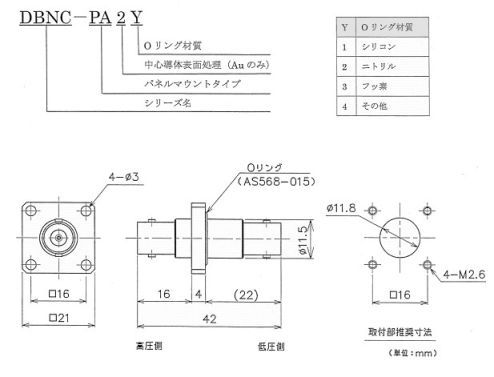

型式


電気的特性

1． 特性インピーダンス 50Ω
2． 絶縁抵抗 1000MΩ以上(DC500V印加)
3． 耐電圧 AC500Vrms

ご注意

・材質、取付寸法、形状、高圧力仕様等の特殊品については、別途ご相談ください。
　(フローティングタイプの製作も可能です。)
・圧力方向が逆になる場合は別途ご相談ください。
・改良等により予告無く内容を変更する場合がありますので、あらかじめご了承ください。
