製品情報
ハーメチックコネクタ DDB（熱電対仕様）シリーズ
| 製品名 | ハーメチックコネクタ DDB（熱電対仕様）シリーズ |
|---|---|
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要
スルーバルクヘッドタイプのDsub熱電対ガラスハーメチックコネクタです。
特長
- 真空容器・圧力容器等の電流導入端子としてご使用頂けます。
- 熱電対の種類はK型となります
- MIL-DTL-24308 Dsubプラグとの嵌合が可能です。
- ガラス封着しているため、気密性（1.0×10－9Pa･ｍ3／sec以下）に優れております。
- シェルのフランジ部には、Ｏリング溝が加工されています。
- シェルはニッケルメッキ仕上げとなっております。
- RoHS2対応品。
主な仕様

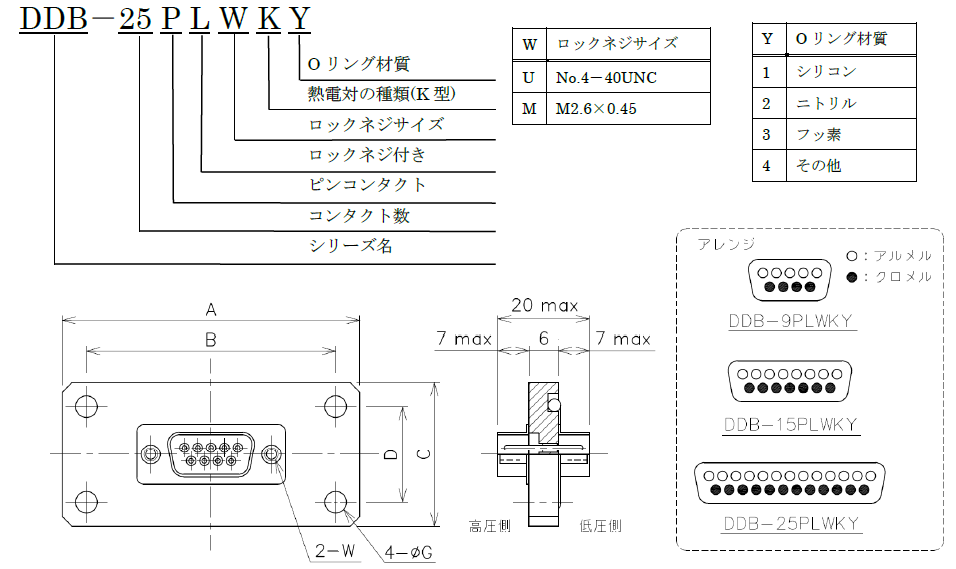

型式

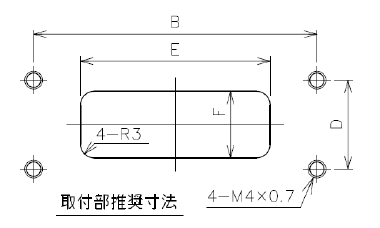

寸法
（単位：mm）
| パーツナンバー | 芯数 | A | B | C | D | E | F | G | W | Oリング サイズ |
|---|---|---|---|---|---|---|---|---|---|---|
| DDB-9PLWKY | 9 | 61.6 | 51.6 | 30 | 20 | 33.2 | 15 | 4.5 | No.4-40UNC or M2.6×0.45 |
AS568-124 |
| DDB-15PLWKY | 15 | 73.0 | 63.0 | 30 | 20 | 42.2 | 15 | 4.5 | AS568-128 | |
| DDB-25PLWKY | 25 | 85.0 | 75.0 | 30 | 20 | 55.0 | 15 | 4.5 | AS568-133 |
仕様
| 1． | 定格電流 |
3A |
|---|---|---|
| 2． | 絶縁抵抗 |
1000MΩ以上（at DC500V） |
| 3． | 耐電圧 |
AC500Vrms. |
| 4． | 気密性 |
1.0×10-9Pa・m3/sec以下 |
| 5． | 表面処理 |
ニッケルメッキ（シェル本体） |
ご注意
- 圧力方向が逆になる場合は別途ご相談ください。
- 材質、取付寸法、形状、高圧力仕様などの特殊品につきましては、別途ご相談ください。
- 改良などにより予告なく内容を変更する場合がありますので、あらかじめご了承ください。
