製品情報
ハーメチックコネクタ HDBシリーズ
| 製品名 | ハーメチックコネクタ HDBシリーズ |
|---|---|
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要

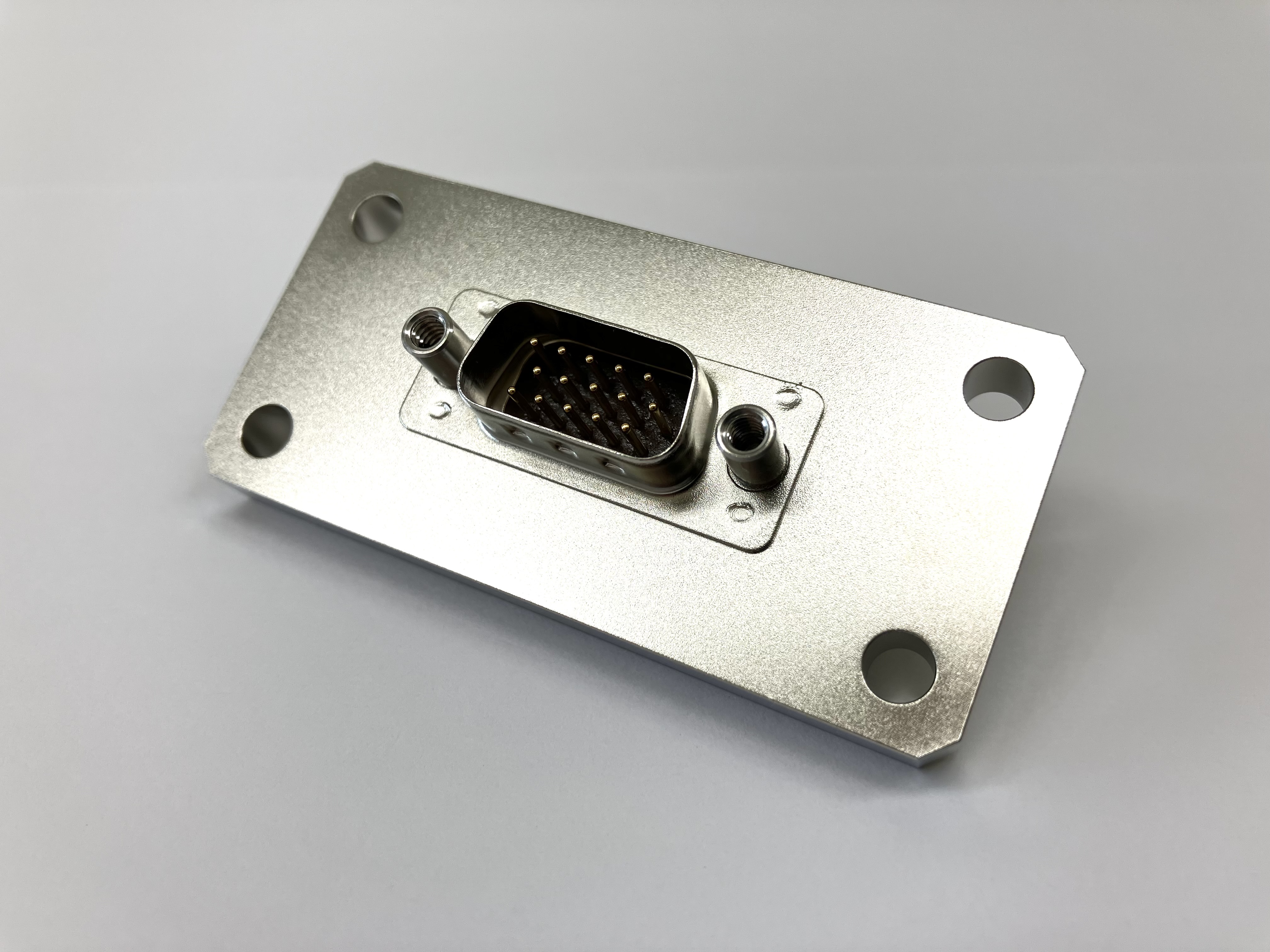

スルーバルクヘッドタイプの高密度Dsubハーメチックコネクタです。
特長
- 真空容器・圧力容器等の電流導入端子としてご使用いただけます。
- MIL-DTL-24308 高密度Dsubプラグとの嵌合が可能です。
- 標準のDsubと同様のシェルサイズで芯数が多く、高密度タイプです。
- ガラス封着しているため、気密性(1.0×10-9Pa・m3/sec 以下)に優れています。

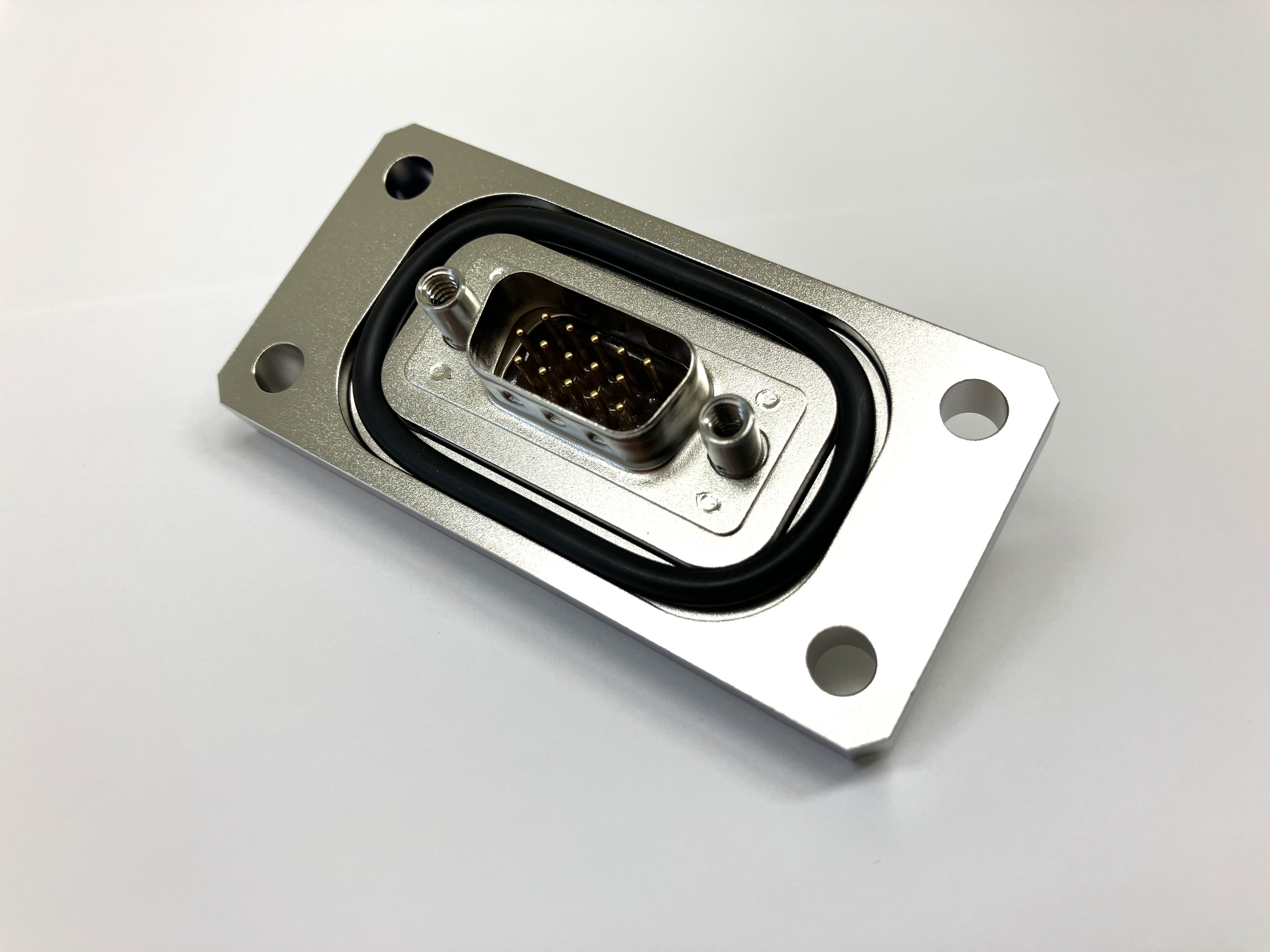

- シェルのフランジ部には、Oリング溝が加工されています。
- シェルはニッケルメッキ仕上げとなっています。
- RoHS対応品。
主な仕様
型式

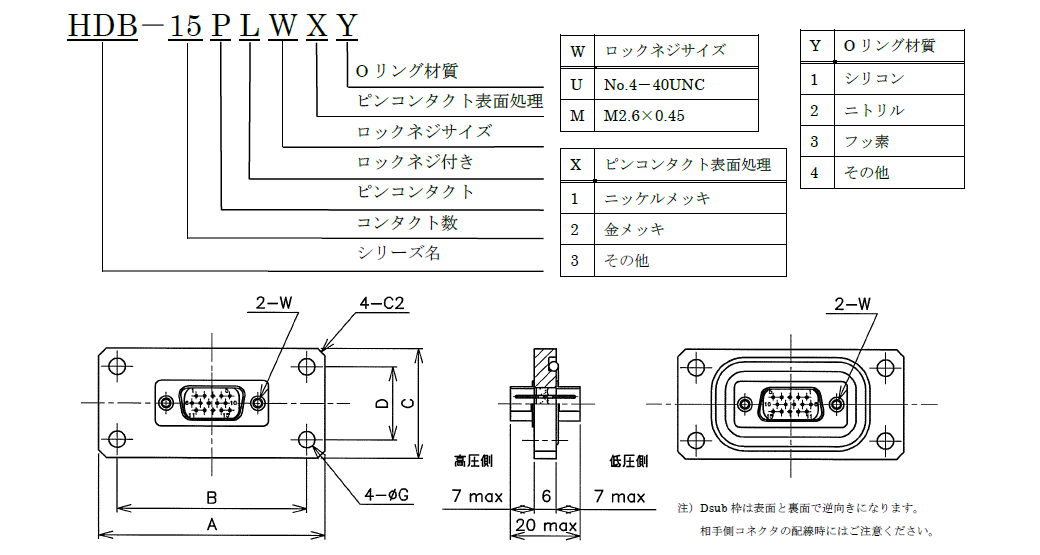

寸法
(単位 mm)
| パーツナンバー | 芯数 | A | B | C | D | E | F | φG | W | Oリング サイズ |
|---|---|---|---|---|---|---|---|---|---|---|
| HDB-15PLWXY | 15 | 61.6 | 51.6 | 30 | 20 | 33.2 | 15 | 4.5 | No.4-40UNC or M2.6×0.45 |
AS568-124 |
取付部参考寸法
電気的特性
| 1． | 定格電流 | 1A |
|---|---|---|
| 2． | 絶縁抵抗 | 1000MΩ(at DC500V) |
| 3． | 耐電圧 | AC500Vrms |
ご注意
・圧力方向が逆になる場合は別途ご相談ください。
・材質、取付寸法、形状、高圧力仕様等の特殊品につきましては、別途ご相談ください。
・コンタクト配列は他に各種製作可能です。
・改良等により予告無く内容を変更する場合がありますので、あらかじめご了承ください。
