製品情報

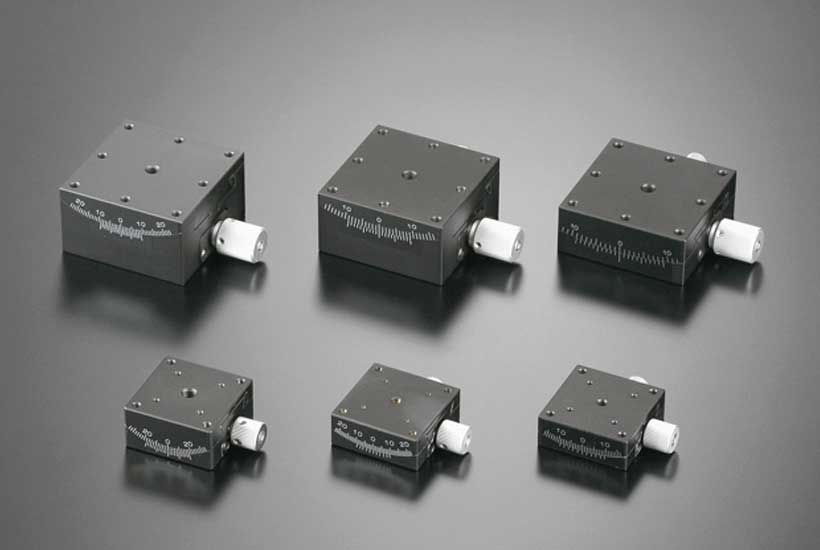

α軸ゴニオステージ GM-401、GM-402、GM-403、GM-601、GM-602、GM-603
| 製品名 | α軸ゴニオステージ |
|---|---|
| 型式 | GM-401、GM-402、GM-403、GM-601、GM-602、GM-603 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
駆動方式にウォームギア、移動ガイドにアリ溝式を採用したα軸ステージです。
特長

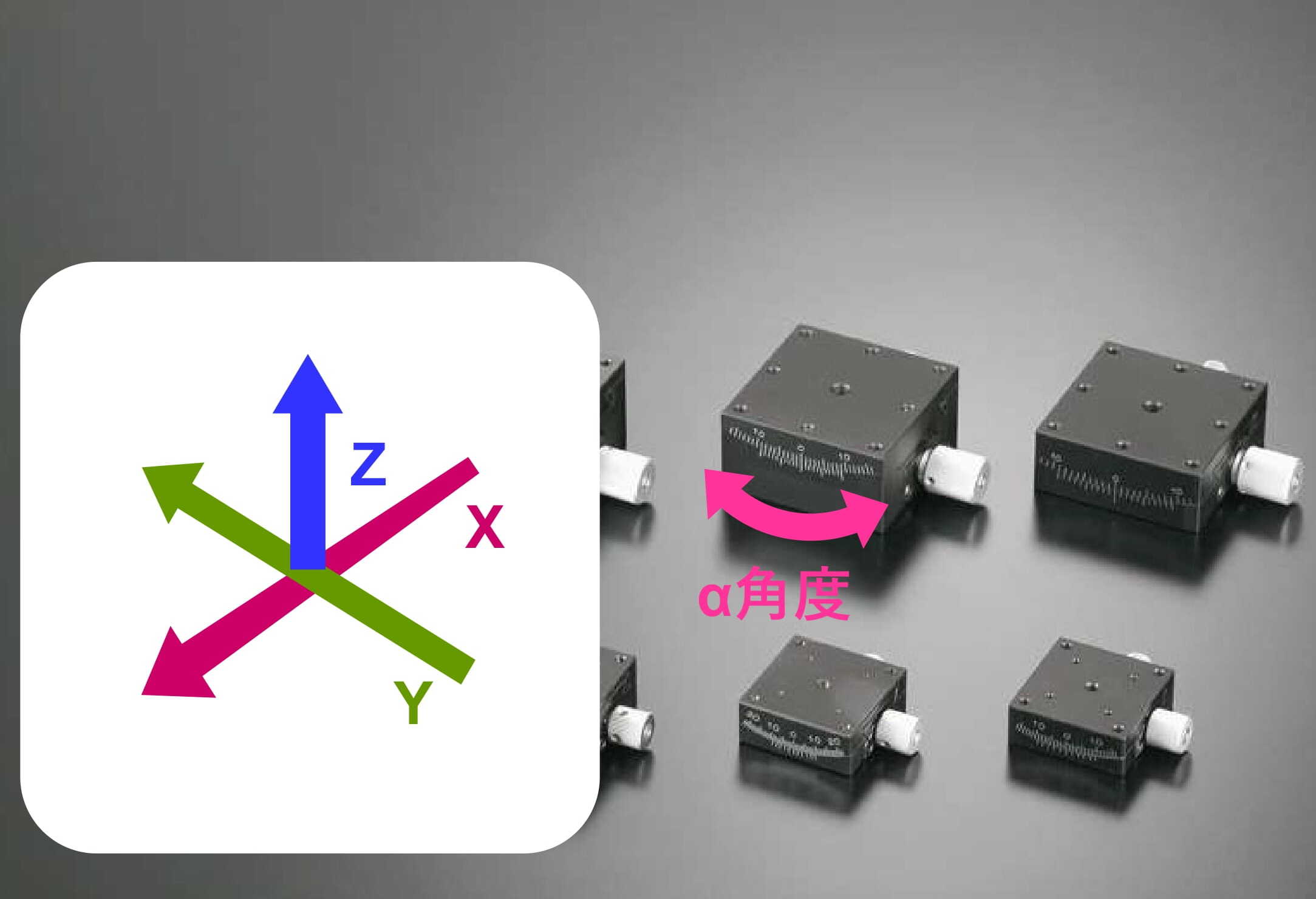

・ステージの上方に回転中心を有し、±10～20°の範囲で傾斜回転角度を微動調整可能となっており、試料の姿勢調整及び基準出し等を可能とするステージです。
主な仕様
|
型番 |
GM-401 |
GM-402 |
GM-403 |
GM-601 |
GM-602 |
GM-603 |
|
ステージ面（mm） |
40×40 |
60×60 |
||||
|
回転中心高（mm） |
15 |
35 |
51 |
50 |
84 |
115 |
|
回転角度（°） |
±20 |
±20 |
±15 |
±20 |
±15 |
±10 |
|
耐荷重（N） |
29.4 |
29.4 |
29.4 |
49 |
49 |
49 |
|
自重（kg） |
0.26 |
0.22 |
0.20 |
1.00 |
0.92 |
0.88 |
|
税別価格 |
¥40,000 |
¥40,000 |
¥40,000 |
¥50,000 |
¥50,000 |
¥50,000 |
・材質：真鍮
・表面処理：黒色塗装
