製品情報

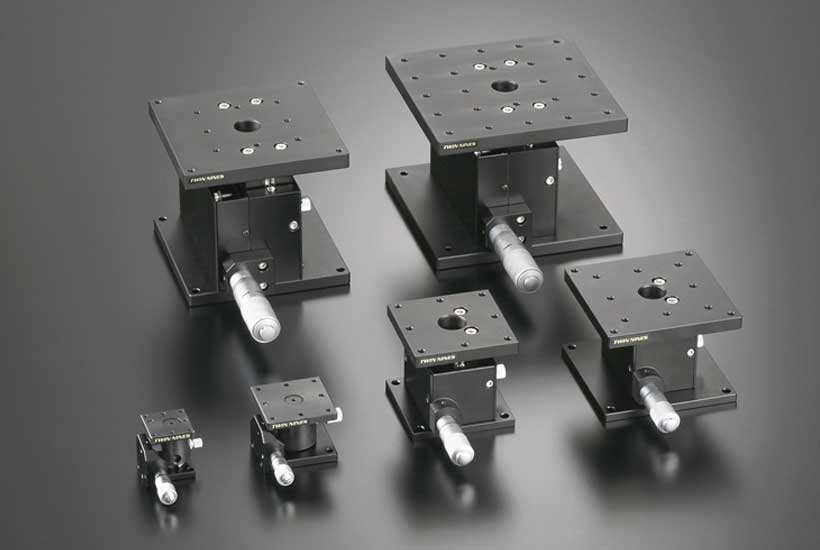

Z軸フラットアルミステージ ZA-25M、ZA-40M、ZA-60M、ZA-80M、ZA-100M、ZA-120M
| 製品名 | Z軸フラットアルミステージ |
|---|---|
| 型式 | ZA-25M、ZA-40M、ZA-60M、ZA-80M、ZA-100M、ZA-120M |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
XY平面上にあるステージ面が、底面に対し水平を保持し移動するZ軸ステージです。
特長
・駆動方式にマイクロメータヘッド（P=0.5mm）を採用しておりますので、微動調整と微細な読取りに優れております。
・ZA-25M、ZA-40Mは、移動ガイドにすり合わせ式を、ZA-60M～120Mは、移動ガイドにV溝レールとクロスローラを採用しております。
・ZA-60Mは、駆動方式に粗微動マイクロメータヘッドを採用したタイプ（ZA-60MD）も選択可能となっております。
主な仕様
|
型番 |
ZA-25M |
ZA-40M |
ZA-60M |
ZA-80M |
ZA-100M |
ZA-120M |
|
ステージ面（mm） |
25×25 |
40×40 |
60×60 |
80×80 |
100×100 |
120×120 |
|
移動量（mm） |
±2.5 |
±5 |
±5 |
±5 |
±10 |
±10 |
|
耐荷重（N） |
9.8 |
19.6 |
49 |
49 |
68.6 |
68.6 |
|
自重（kg） |
0.08 |
0.15 |
0.42 |
0.52 |
1.22 |
1.42 |
|
移動ガイド |
すり合わせ式 |
V溝レールとクロスローラ |
||||
|
材質 |
真鍮、アルミ |
アルミ |
||||
|
表面処理 |
黒色塗装、黒アルマイト |
黒アルマイト |
||||
|
税別価格 |
¥35,000 |
¥37,000 |
¥44,000 |
¥49,000 |
¥68,000 |
¥73,000 |
