製品情報

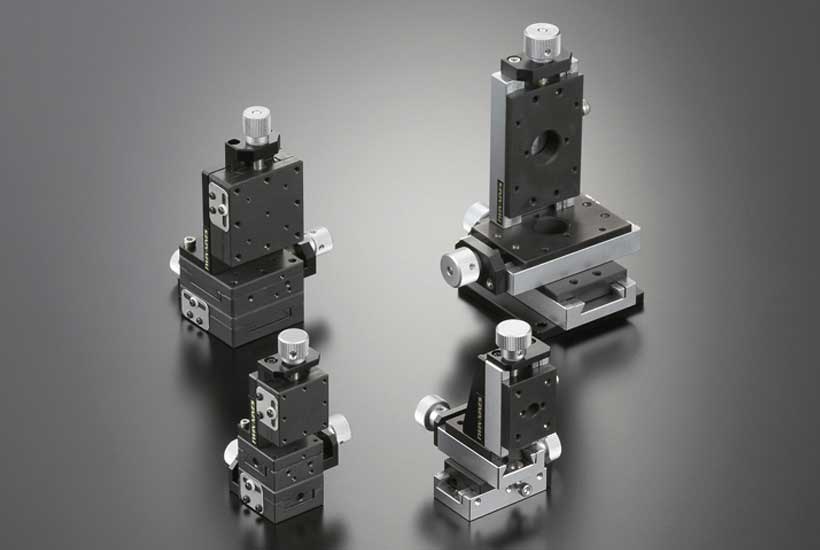

XYZ軸ネジ送りステージ X15-001、X15-001-T03031、X15-002、X15-101、X15-102
| 製品名 | XYZ軸ネジ送りステージ |
|---|---|
| 型式 | X15-001、X15-001-T03031、X15-002、X15-101、X15-102 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
XZ平面上にあるステージ面が、底面に対し垂直を保持し移動するXYZ軸ステージです。
特長
・駆動方式にネジ（P=0.5mm）、移動ガイドにアリ溝式を採用し、ショートストロークの微動調整に優れたステージです。
・ショートストロークの微動調整に優れたXYZ軸ステージとしては、比較的低コストです。

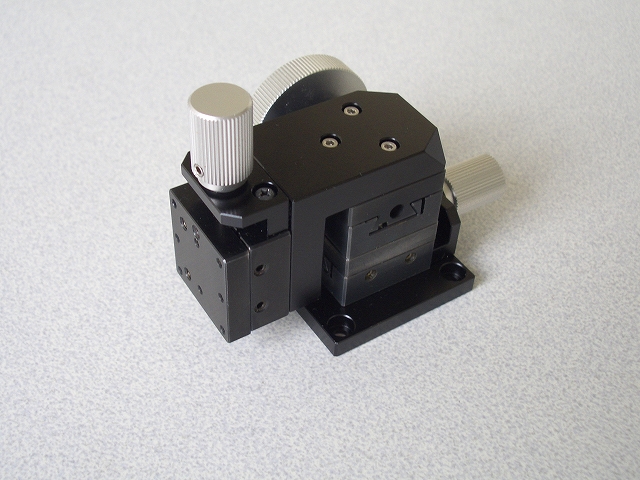

・X15-001-T03031は、従来のX15-001に比べ、Z軸テーブル面を低い位置に設定した仕様です。
・小型・軽量であるため、組込用としての使用も有効です。
主な仕様
|
型番 |
X15-001 |
X15-001-T03031 |
X15-002 |
X15-101 |
X15-102 |
|
ステージ面（mm） |
25×25 |
25×25 |
40×40 |
24×30 |
40×60 |
|
移動量 X,Y（mm） |
±5 |
±5 |
±7 |
±5 |
±7.5 |
|
移動量 Z（mm） |
±5 |
±5 |
±7 |
±5 |
±6 |
|
耐荷重（N） |
9.8 |
9.8 |
9.8 |
11.7 |
24.5 |
|
自重（kg） |
0.26 |
0.02 |
0.64 |
0.34 |
1.02 |
|
税別価格 |
¥33,000 |
¥48,000 |
¥36,000 |
¥39,000 |
¥44,000 |
・材質：真鍮、アルミ
・表面処理：クロムメッキ、黒アルマイト
