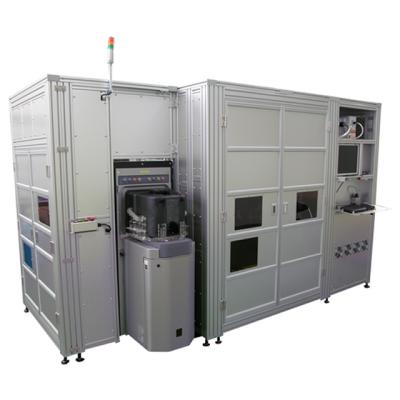

ウェーハバンプ検査装置
製品名 | ウェーハバンプ検査装置 |
---|
概要
本装置は300mmウェーハ対応はんだバンプ検査の最上位マシンです。高精度・広視野2D/3Dセンサを搭載し、300mmウェーハにおいて、16WPHの高速検査を実現しました。2D及び3D検査を同時に処理することで、検査時間を大幅に短縮し、最高のコストパフォーマンスをご提供します。
特長
・高さ繰り返し精度(3σ)1μm以下
・300mmウェーハで16WPH(2D/3D全バンプ対象)の高速検査
・200mmカセット、300mmFOUP対応フルオートマシン
・ロットサマリからチップレポートまで豊富な検査レポート出力機能
・高精度・広視野2D/3Dセンサ NCS-6000α搭載
主な仕様
センサタイプ | NCS-6000α | |
検査速度 | φ200mmウェーハ | 36WPH |
φ300mmウェーハ | 16WPH | |
ワークサイズ | φ200mm、φ300mm | |
バンプスペック | バンプ径 | ≧50μm |
バンプピッチ | ≧100μm | |
バンプ高さ | ≦150μm |
その他
検査項目と繰り返し精度(3σ)
3D検査 | バンプ高さ |
コプラナリティ | |
2D検査 | バンプ径 |
バンプ位置ずれ、バンプ間異物、ブリッジ、円形度 |
※精度はメーカー標準サンプルでの計測値
本装置は、お客様のニーズに合わせたご提案が可能です。
・多様なNCSセンサシリーズ搭載
・フルオート/セミオート対応
・ウェーハサイズの選択
・ウェーハリング対応
