概要

本製品は、レーザを用いて、非接触で「熱拡散率」を測定する装置です。
有機フィルムからダイヤモンドまで幅広いレンジの測定が可能です。また、高熱伝導樹脂や二層試料の測定も可能です。

特長

■レーザーを用いた非接触測定
■サンプルを置くだけの簡単操作
■測定個所を指定できる高いサンプル形状の自由度

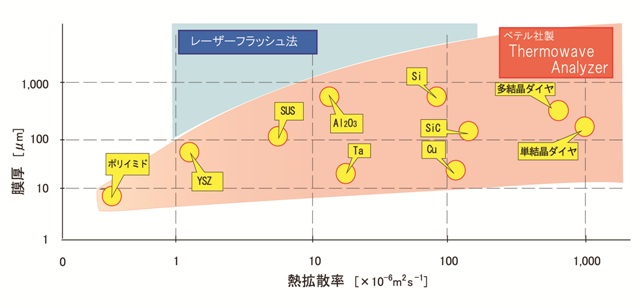

■有機フィルムからダイヤモンドまでの幅広い測定レンジ
■条件設定が容易な絶対値測定方式
■水平方向と垂直方向の測定が可能 → 試料の異方性を確認
■熱拡散率から熱伝導率、熱浸透率へ変換可能

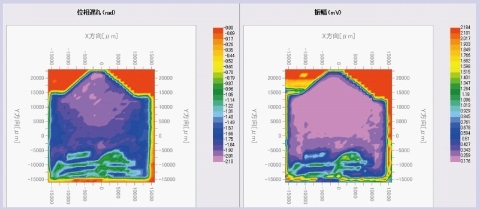

■分布測定が可能 → 試料の欠陥やムラを評価

主な仕様

■測定対象：　熱拡散率
■測定範囲：　0.1～1000 [×10-6 m2 s-1]
■出力データ：　周波数、距離、振幅、位相、厚さ　[TXT形式]
■測定モード：　垂直方向、水平方向、分布方向（TA35のみ）
■付属その他：　温調ヒータ（オプション）、ピント自動調整、制御解析ソフトウェア、PC　
■測定環境：　室温（ヒーター搭載時はRT～300[℃]）、周波数0.01[Hz]～100[kHz]
■繰り返し精度：　±5[％]
■電源：　AC100-240[V]　10-5[A]　50/60[Hz]
■レーザ安全：　CLASS Ⅰ LASER PRODUCT、IEC/EN 60825-1:2007

その他

＜ご利用条件＞

■測定対象：　固体材料（樹脂・ガラス・セラミックス・金属・ダイヤモンドほか）
■試料外形:：　不定形でも可
■表面形状：　極端な凹凸がないこと（厚さの規定ができれば良い）
■表面処理：　黒化処理が必要
■試料サイズ：　100×100×2[mm]
■参照試料：　不要
