製品情報

LEDプローバ

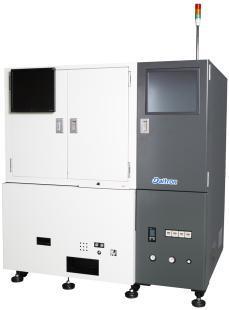

製品名 LEDプローバ
メーカー ダイトロン株式会社
メーカーロゴ

概要

【高速タイプのチッププローバー 】

ウエハにパルス電流を印可し、電流・電圧・光出力を測定するとともに、LEDからの光をファイバーで分光器まで導き、スペクトル・色度を測定する全自動テスターです。

特長

  • 多品種対応。
  • プログラマブルな測定シーケンス。
  • 高スループット。
  • ダイレクトロード(前工程使用リングを投入可能)。

主な仕様

測定対象 LED チップ
装置寸法 W:1600×D:1300×H:1800 (mm)
タクトタイム 0.2〔sec〕以下 ※測定条件に依存します

電気特性(印加測定)

If / Vf :1〜3A / 10V ,Ir / Vr :100uA / 25V
※If:順方向電流,Vf:順方向電圧,Ir:逆方向電流,Vr:逆方向電圧

光測定項目

光出力(IV)、色度座標(x、y)、主波長(λd)、刺激純度(Pe)、ピーク波長(λp)、半値幅(△λ)、重心波長(λg)、相関色温度(Tcp)、演色性((Ra(R1〜R15))
※値は全て2度視野に基づくXYZ表色系を用いて演算する。
