ICパッケージ基板バンプ検査装置
製品名 | ICパッケージ基板バンプ検査装置 |
---|
概要

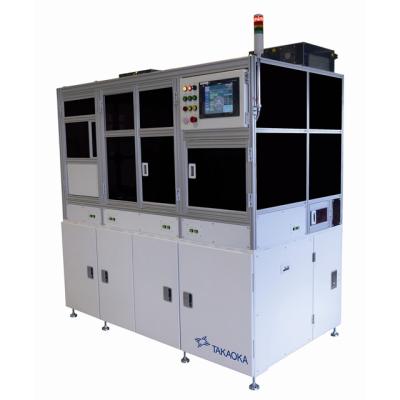

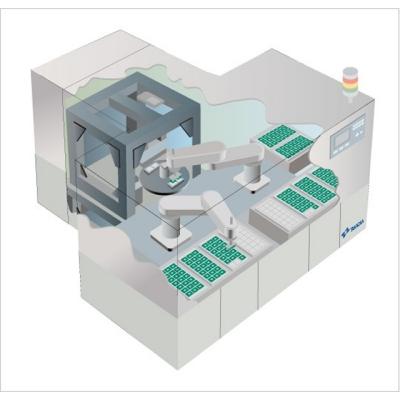

個片状態のサブストレートバンプを高速/高精度に検査するCVIシリーズに、給排機装置をドッキングした全自動バンプ検査装置です。検査後、PASS品/NG品は仕分けられ、各々に収納されます。
特長
・ICパッケージ基板バンプを高速・高精度に検査します
・高精度・広視野2D・3Dセンサ
・1つのセンサで2D/3D同時処理
その他
【検査項目と繰り返し精度(3σ)】
3D検査 | バンプ高さ | ≦1.0μm ※バンプ頂点に欠損なきこと |
コプラナリティ | ≦2.0μm | |
2D検査 | バンプトップ径 | ≦3.0μm ※コインドバンプのみ |
※精度はメーカー標準サンプルでの計測値です。
【応用例】
・FCパッケージ基板バンプ検査
・ソルダーレジスト開口部(深さ)計測
・基板反り検査(バンプエリア)
