製品情報

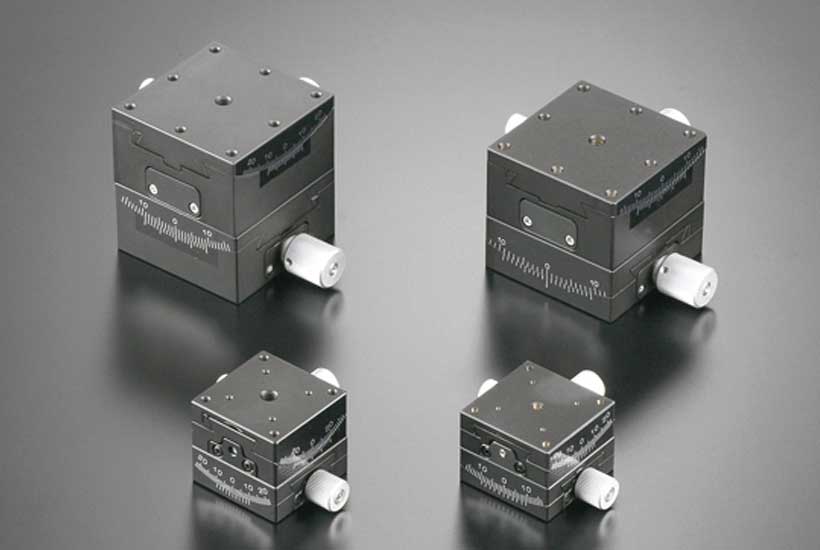

αβ軸ゴニオステージ GM2-401、GM2-402、GM2-601、GM2-602
| 製品名 | αβ軸ゴニオステージ |
|---|---|
| 型式 | GM2-401、GM2-402、GM2-601、GM2-602 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
駆動方式にウォームギア、移動ガイドにアリ溝式を採用したαβ軸ステージです。
特長
・ステージの上方に回転中心を有し、±10～20°の範囲で傾斜回転角度を微動調整可能となっており、試料の姿勢調整及び基準出し等を可能とするステージです。
・αβ軸の回転中心が一致しているため、ステージ面の回転中心は常に一定となります。
・下側の部品の仕様をα軸として、上側の部品の仕様をβ軸として記載しております。
主な仕様
|
型番 |
GM2-401 |
GM2-402 |
GM2-601 |
GM2-602 |
|
ステージ面（mm） |
40×40 |
60×60 |
||
|
回転中心高（mm） |
15 |
35 |
50 |
84 |
|
回転角度 α（°） |
±20 |
±15 |
±15 |
±10 |
|
回転角度 β（°） |
±20 |
±20 |
±20 |
±15 |
|
耐荷重（N） |
29.4 |
29.4 |
49 |
49 |
|
自重（kg） |
0.48 |
0.42 |
1.92 |
1.8 |
|
税別価格 |
¥80,000 |
¥80,000 |
¥100,000 |
¥100,000 |
・材質：真鍮
・表面処理：黒色塗装
