Dy-SOFT(1015) Dy-SOFTシリーズ

製品名 Dy-SOFT(1015)
型式 Dy-SOFTシリーズ
メーカー 大電株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

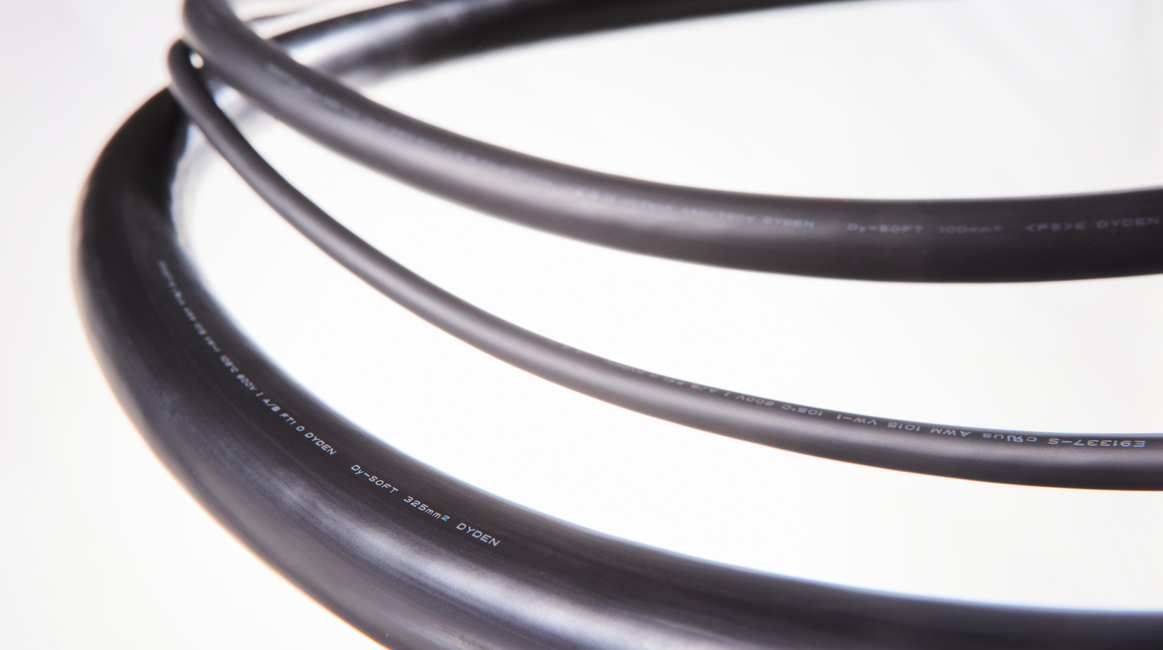

機器・装置内の狭所配線に適した、高柔軟性絶縁電線です。

高い柔軟性で、配線作業の効率化、配線設計の自由度UPに貢献します。

特長

  • 許容曲げ半径2D(D:電線外径)の優れた柔軟性(※固定配線)
  • マルチ認証(電気用品・UL AWM・cUL AWM・CE・UKCA)で、輸出機器への使用にも最適
  • 耐熱寿命は110℃ー40,000時間(約4.6年)
  • 環境にやさしいRoHS対応

主な仕様

認証 電気用品 UL AWM CSA AWM TUV CE
マーキング
TUV UKCA
マーキング
適用規格
適用安全規格
電気用品安全法 UL 758 C22.2 №210 EN50525-2-31 BS EN50525-2-31
形式記号 H-KIV UL STYLE 1015 I,A/B OilResistant H07V-K H07V-K
定格電圧 AC:600V
DC:750V
AC:600V
DC:750V
AC:600V 450V/750V 450V/750V
定格温度 75℃ 105℃ 105℃ 70℃ 70℃
難燃性 JIS C 3005 VW-1 FT1 EN50265-2-1

EN50265-2-1

※上記の定格温度は認証上の温度であり、使用温度の上限値は110℃です

その他

  • ラインアップは2、3.5、5.5、8、14、22、38、60、80、100、150、200、250、325(mm²)の14サイズで、電線色は黒。

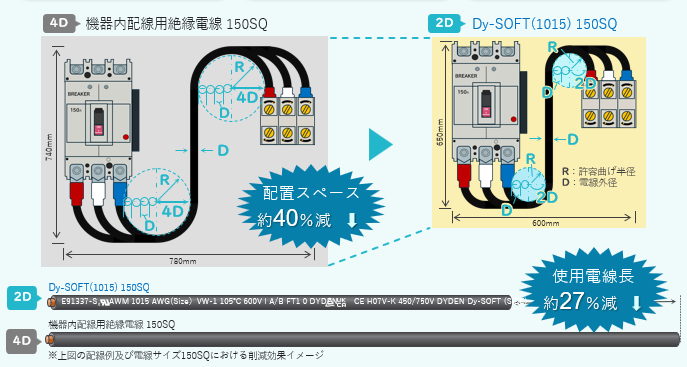

  • 2D曲げ配線のメリット↓↓↓
