真空容器内用コネクタ DDVシリーズ

製品名 | 真空容器内用コネクタ DDVシリーズ |
---|---|
メーカー | ダイトロン株式会社 |
メーカーロゴ | ![]() |
概要

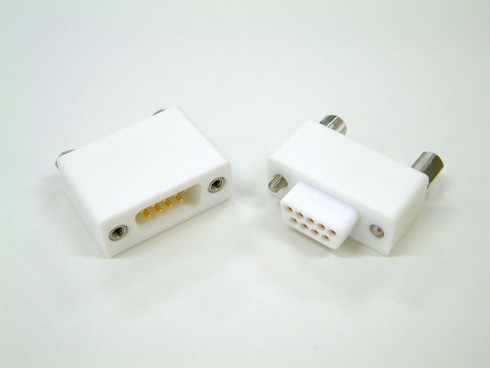

Dsubタイプの真空容器内用コネクタです。
特長
- 真空下での中継コネクタとしてご使用いただけます(SタイプはDDBシリーズとの嵌合が可能です)。
- コンタクトの結線方法は圧着方式となります。シェルはテフロンまたはセラミックを使用しているため、アウトガス特性に優れています。
- RoHS対応品。
主な仕様
構造および表面処理
- シェルはモノブロック構造となっています。
- コンタクトは銅合金の金メッキ仕上げとなっています。

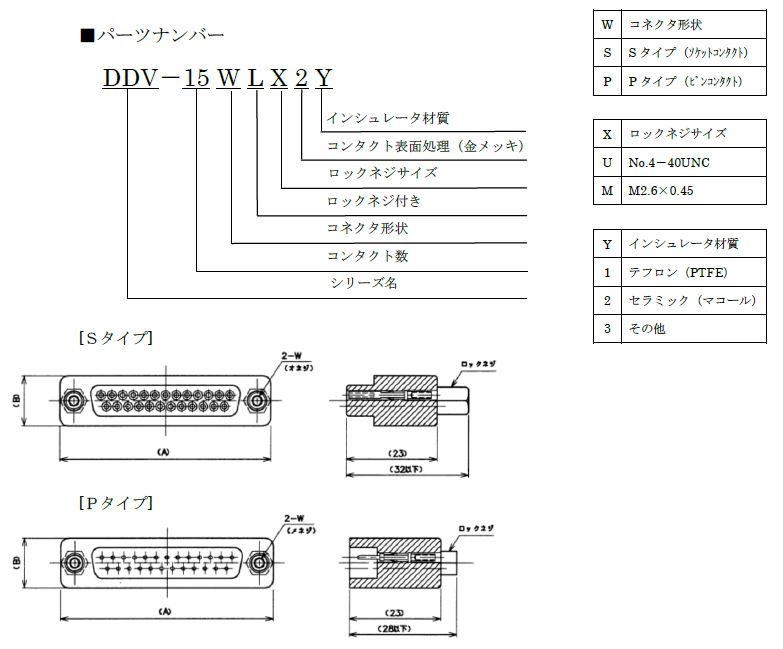

型式

寸法
(単位:mm)
パーツナンバー | 芯数 | A | B | X |
---|---|---|---|---|
DDV-9WLX2Y | 9 | 32.5 | 12.6 | No.4-40UNC or M2.6×0.45 |
DDV-15WLX2Y | 15 | 41.0 | 12.6 | |
DDV-25WLX2Y | 25 | 54.0 | 12.6 | |
DDV-37WLX2Y | 37 | 71.0 | 12.6 | |
DDV-50WLX2Y | 50 | 69.0 | 15.4 |
電気的特性
1. | 絶縁抵抗 | 1000MΩ以上(DC500V印加) |
---|---|---|
2. | 耐電圧 |
AC500Vrms |
3. | 定格電流 | 3A |
ご注意
- 材質、取付寸法、形状変更等の特殊品につきましては、別途ご相談ください。
- 改良等により予告なく内容を変更する場合がありますので、あらかじめご了承ください。
