円筒研削機　２　

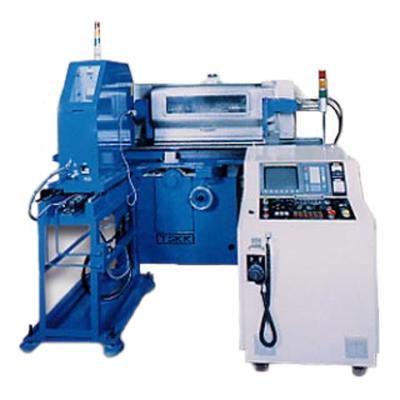

製品名 円筒研削機　２

概要

本装置は、サファイアの円筒研削及びオリフラ研削を全自動で実施するCNC円筒研削盤です。

主な仕様

・サイズ：Φ３、Φ４、Φ６
・長さ：Φ３　=50〜300ｍｍ
　　　　Φ４　=50〜300ｍｍ
　　　　Φ６　=60〜250ｍｍ
・砥石：カップ型、ダイヤモンド砥石　　Φ８０ｍｍ×３１×Φ４２ｍｍ　円筒及び、オリフラ加工用
・研削方式：カップ砥石による円筒加工及びオリフラ加工
　　　　　　　 砥石上下は油圧シリンダー各研削時に自動シフト
　　　　　　　 研削はテーブル左右移動、切込みはテーブル下のサドルが前後移動
・搬送方式：ストッカーからマシン間の移動はガントリーローダーを使用
　　　　　　　 ワーク搬入は、ピッチ送りストッカーにて最大10本のワークが収納可能
