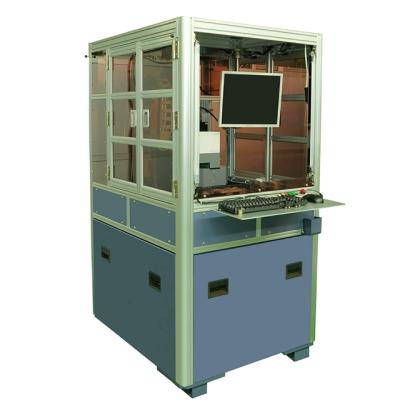

3次元外観検査装置
製品名 | 3次元外観検査装置 |
---|
概要
多種多様な製品の高さ・表面形状を高速/高精度に測定・検査する装置です。
特長
・高さ繰り返し精度(3σ):1μm以下(※)
・多様なセンサシリーズを選択できるフレキシブル設計
・鳥瞰図・断面図を簡単表示
・KNタイプ(Z軸変位方式)では、高さレンジ5mmまで対応可能
※精度はメーカー標準サンプルでの計測値です。
主な仕様
センサ型式 | 視野サイズ(mm) | 高さ計測範囲(μm) |
NCS-5020EX | 6.0×6.0 | 240 |
NCS-5220 | 9.0×9.0 | 272 |
NCS-5220EX | ||
NCS-6000 | 18×18 | 208 |
NCS-7020 | 13×13 | 240 |
NCS-8000 | 13.3×13.3 | 304 |
その他
【応用例】
・各種平坦度計測(パターン、端子など)
・円柱部品表面粗さ計測
・凹凸部深さ、高さ計測
・部品(金属、樹脂、その他)表面形状計測
・透明物中間異物検査 など
