製品情報

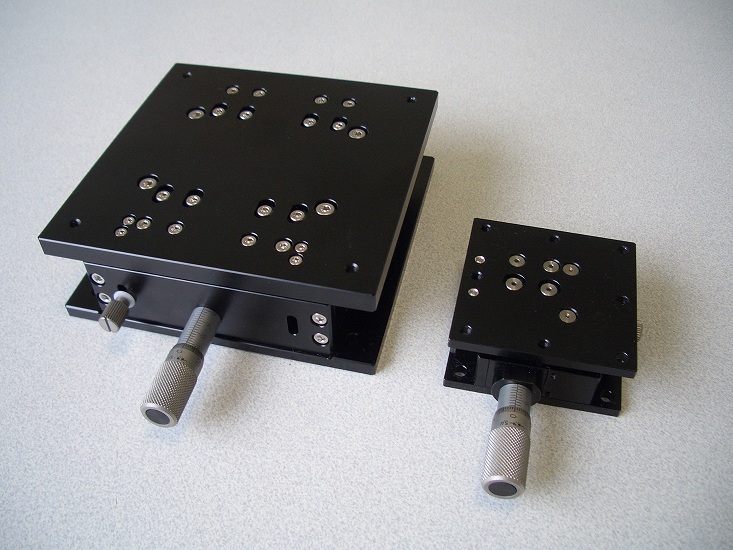

薄型Z軸フラットアルミステージ ZA-60FMT、ZA-120FMT
| 製品名 | 薄型Z軸フラットアルミステージ |
|---|---|
| 型式 | ZA-60FMT、ZA-120FMT |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
XY平面上にあるステージ面が、底面に対し水平を保持し移動するZ軸ステージの薄型です。
特長
・駆動方式にファインピッチタイプのマイクロメータヘッド（P=0.25mm）を採用しておりますので、微動調整と微細な読取りに優れております。
・従来の同等サイズのステージよりも高さを低減しました。ZA-60FMTは、ZA-60Mから50%低減。
・移動ガイドにクロスローラを採用しております。
主な仕様
|
型番 |
ZA-60FMT |
ZA-120FMT |
|
ステージ面（mm） |
60×60 |
120×120 |
|
移動量（mm） |
4 |
4 |
|
耐荷重（N） |
29.4 |
68.6 |
|
自重（kg） |
0.25 |
1.2 |
|
税別価格 |
¥61,000 |
¥103,000 |
材質：アルミ
表面処理：黒アルマイト
