製品情報

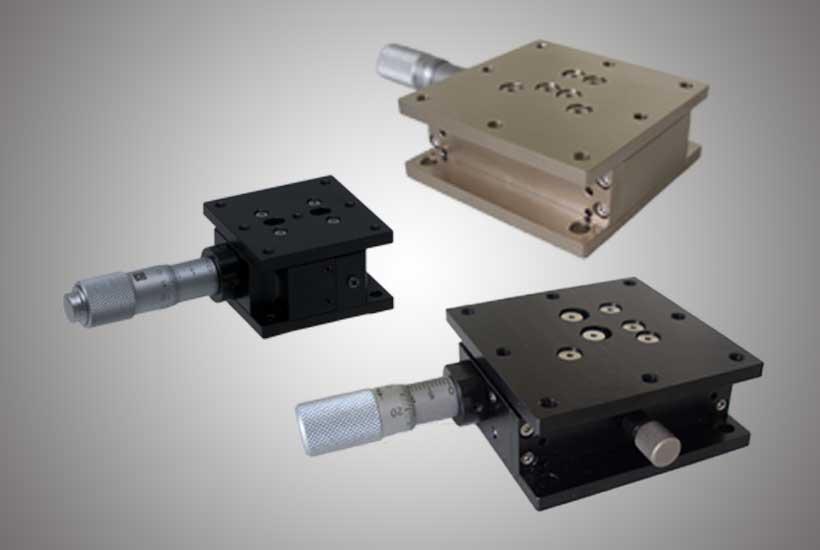

薄型Z軸フラットアルミステージ ZA-40MT、ZA-60MT

製品名 | 薄型Z軸フラットアルミステージ |
---|---|
型式 | ZA-40MT、ZA-60MT |
メーカー | ツクモ工学株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
概要
XY平面上にあるステージ面が、底面に対し水平を保持し移動するZ軸ステージの薄型です。
特長
・駆動方式にマイクロメータヘッド(P=0.5mm)を採用しておりますので、微動調整と微細な読取りに優れております。
・従来の同等サイズのステージよりも高さを低減しました。ZA-60MTは、ZA-60Mから50%低減。
・移動ガイドにクロスローラを採用しております。
主な仕様
型番 |
ZA-40MT |
ZA-60MT |
ステージ面(mm) |
40×40 |
60×60 |
移動量(mm) |
4 |
4 |
耐荷重(N) |
29.4 |
29.4 |
自重(kg) |
0.13 |
0.19 |
税別価格 |
¥54,000 |
¥54,000 |
材質:アルミ
表面処理:黒アルマイト
