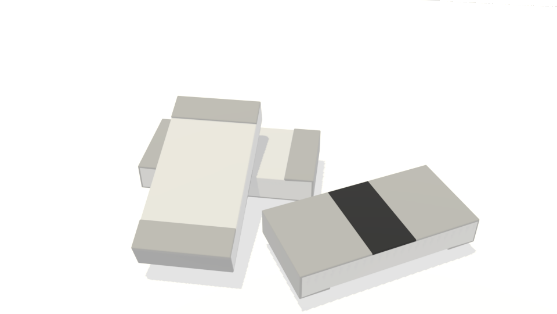

高熱伝導型サーマルブリッジ TTDシリーズ

製品名 高熱伝導型サーマルブリッジ
型式 TTDシリーズ
メーカー 株式会社横浜エレクトロニクス
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

  • 極めて放熱性能に優れた面実装型の冷却素子です。
  • 自動実装機(マウンター)でご使用いただけます。
  • 電気的には絶縁であり、IC等の周辺回路において自由度の高い配置・接続が可能です。
  • 実装後には、お客様基板上の熱流経路として機能。
  • 熱源(高温部)と放熱エリア(低温部)を本製品で繋ぐことにより高温部の熱流が放熱部へ拡散され、極めて効果的にヒートスポットの緩和が図れます。
  • 銀レス構造であり厳しい硫化環境にも適応します。

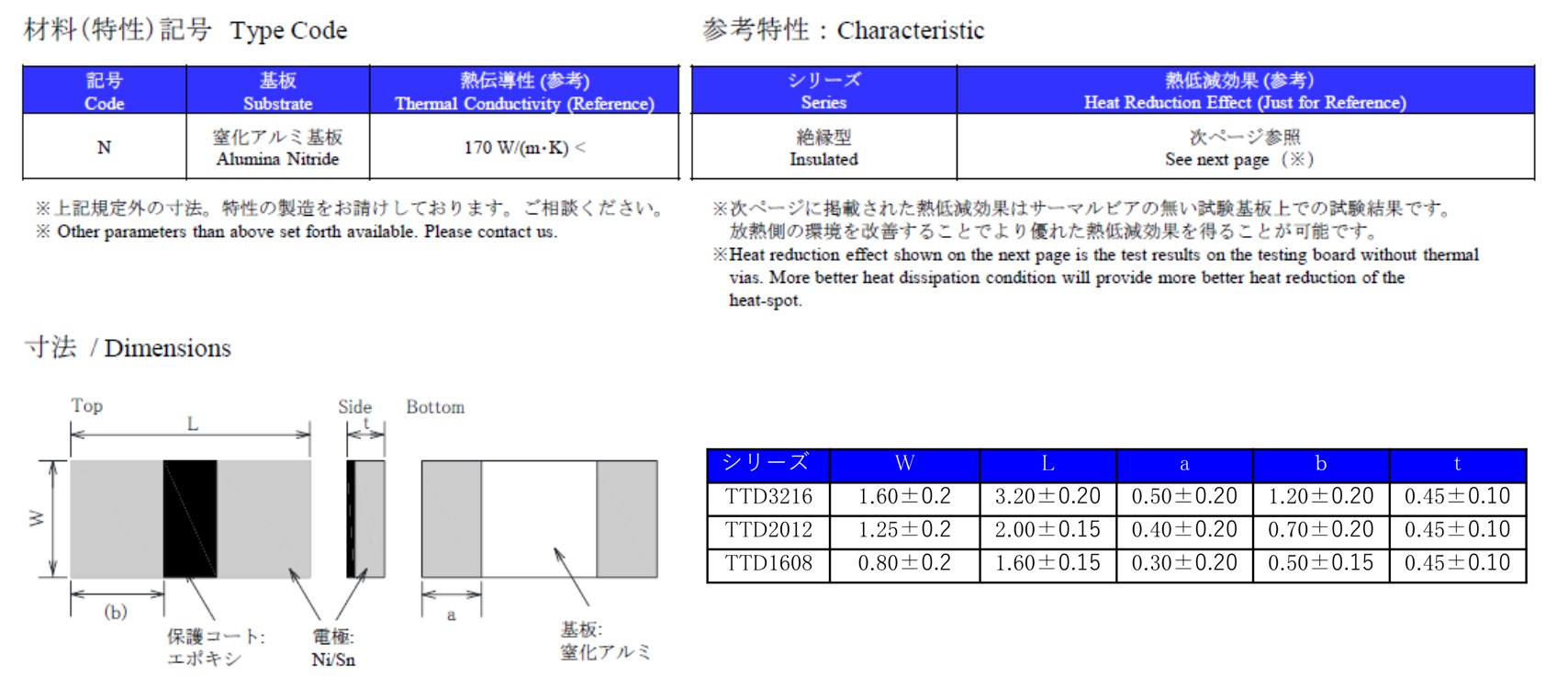

特長

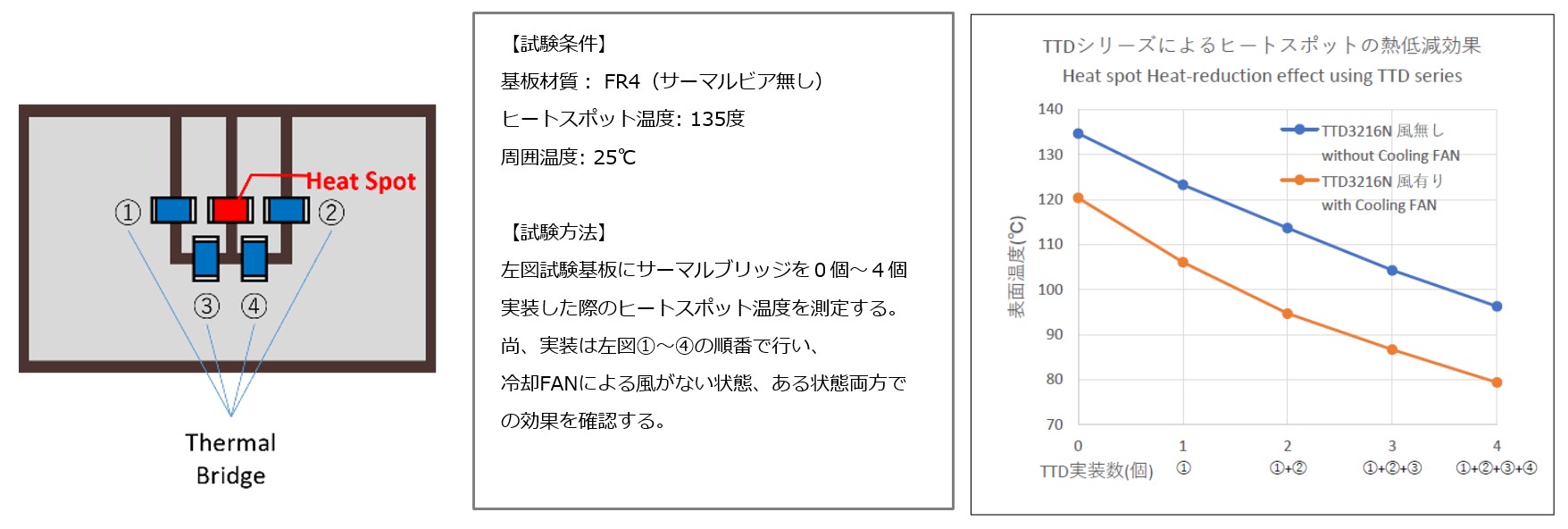

下図の試験基板を用いた試験結果右に示します。

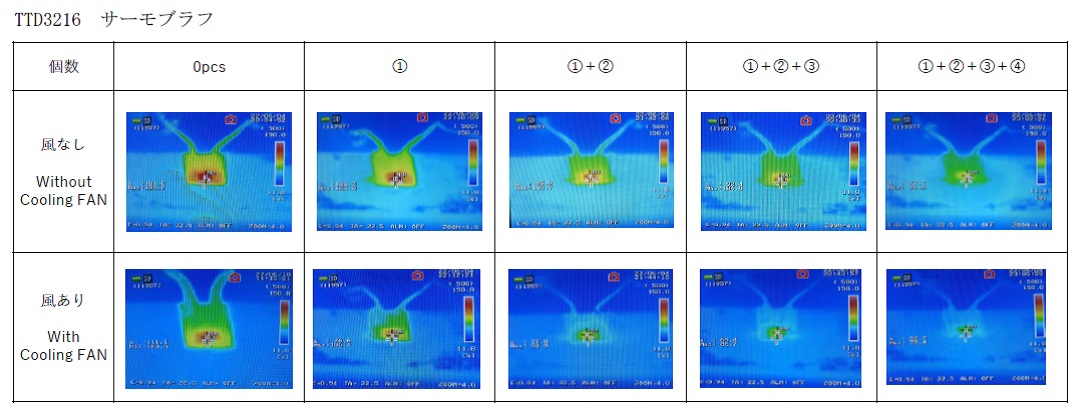

サーマルViewerによる測定画像は以下 ”その他”欄をご参考ください。



その他

冷却FANあり、なしによる比較は別添のDATA SHEETをご参照ください。
