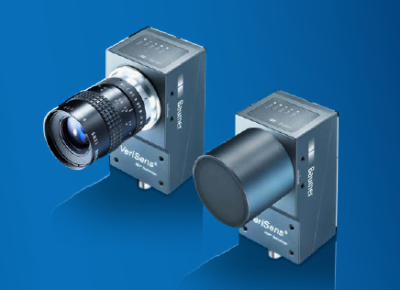

ビジョンセンサ XC series

製品名 ビジョンセンサ
型式 XC series
メーカー Baumer社
メーカーサイト メーカー製品サイトはこちら
資料

概要

レンズを自由に選択可能、フラッシュコントローラ内蔵のモデル

モノクロ/カラー、どちらにも対応し、レンズは交換可能(Cマウントレンズ対応)です。モジュラーシステム構造により、照明、レンズ。モニターなど幅広いアクセサリ対応可能なモデルです。
ビジョンセンサで例のない「3Dカラーアシスタント」機能も搭載しています。

特長

●モノクロ/カラー対応

●すべてのVeriSense機能に対応(最大19個)

●アルミニウム(IP67)対応

●レンズ(Cマウント)を自由に選択(モジュラーチューブシステムで保護)

●外部照明用にストロボコントローラを搭載

●照明の構成やストロボのパラメータ設定が可能

●解像度

 ・CCD(モノクロ):0.3M/1.2M/2.0Mピクセル

 ・CCD(カラー):0.3M/1.2Mピクセル

主な仕様

解像度 640×480 1280×960 1600×1200
センサ 1/4"CCD 1/3"CCD 1/1.8"CCD
LED照明

ストロボコントローラ

レンズ 交換可能(Cマウント)
最短距離 使用レンズによる
最長距離 使用レンズによる
高解像度 50 insp/sec 12 insp/sec 7 insp/sec

ハイスピード

100 insp/sec 25 insp/sec 15 insp/sec
欠陥画像メモリ 32 8 4
ジョブ数 最大255個
ジョブ当たりの特長 32

その他

■機能

 位置決め
  ・輪郭情報による位置決め(FEXLoc)
   輪郭情報を基に回転対応の位置決めを行います。

  ・エッジ情報による位置決め(FEXLoc)
   エッジ情報を基に回転対応の位置決めを行います。

  ・円情報による位置決め(FEXLoc)
   円情報を基に回転対応の位置決めを行います。

  ・テキスト行による位置決め
   検査領域内のテキストにより回転対応の位置決めを行います。

 特徴量比較(モノクロ/カラー)
  ・輪郭点数のカウント
   検査領域内の輪郭点数を求めます。

  ・輪郭比較
   基準との輪郭を比較します。

  ・明るさ
   検査領域内の平均輝度を求めます。

  ・コントラスト
   検査領域内のコントラストを求めます。

  ・色識別
   検査領域内の色の識別と基準色との偏差を求めます。

  ・エリア数
   粒子数をカウントします。

  ・パターン比較
   教示パターンとの比較を行います。

  ・色検査
   検査領域内で定義された色の有無を確認します。

 幾何学特徴
  ・距離
   2つのエッジ間の距離を求めます。

  ・円
   直径と中心、基準円と比較した真円度を求めます。

  ・角度
   2つのエッジ間の角度を求めます。

  ・エッジのカウント
   レートレーシングに沿ったエッジ数を求めます。

  ・点
   1点の座標を求めます。

 認識機能
  ・バーコード
   バーコードの認識を行います。

  ・マトリックスコード
   マトリックスコードの認識を行います。

  ・テキスト
   数字・文字読み取りを行います。
   登録パターンとの照合を行います。
