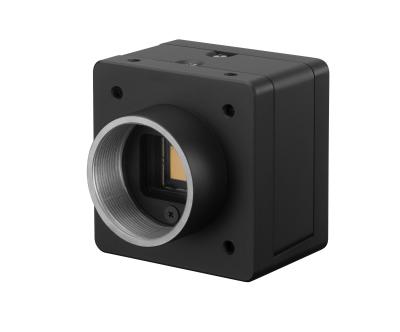

Camera Link グローバルシャッターCMOSセンサー搭載デジタルビデオカメラ XCL-SG510C

製品名 Camera Link グローバルシャッターCMOSセンサー搭載デジタルビデオカメラ
型式 XCL-SG510C
メーカー ソニーイメージングプロダクツ&ソリューションズ株式会社
メーカーロゴ
資料

概要

グローバルシャッターCMOSセンサーを搭載したPoCL対応Camera Linkインターフェースのデジタルビデオカメラの新シリーズです。
507万画素の高解像度と、154fpsの高フレームレートを44(W)×44(H)×30(D)mmのコンパクトな筐体サイズで実現。マシンビジョンなどの画像処理で求められる、高信頼性かつ、高速、高感度のニーズにお応えします。

特長

■高フレームレート
 ビット長とカメラリンクタップの組み合わせにより、高フレームレートを選択可能

■イメージフリップ
 画像の上下反転、左右反転、180度回転を設定

■ワイドダイナミックレンジ
 コントラストが強いシーンにおける階調が失われている明部や暗部の階調を復元

■マルチROI
 最大有効撮像領域から任意の8か所(最大)の短形領域を含んだ映像の読み出しが可能

■フレーム演算
 最大16枚の映像を加算し平均化する機能。S/N改善、フリッカー状態のキャンセルに有効

■エリア露光
 有効画素領域と任意の16個の短形領域に対して、2通りの露光時間設定が可能

■エリアゲイン
 任意の最大16か所に対して0倍から32倍までの個別のゲイン設定が可能

■欠陥補正
 出荷後発生する後発白欠陥、高低温時や長秒露光時に増加する白欠陥、黒欠陥を補正

■シェーディング補正
 光源の向きやレンズ収差影響による明るさのムラを修正し、フラットな状態にする機能

■トリガーレイテンシー
 トリガー信号入力から露光開始までの時間短縮

■トリガーレンジ制限
 トリガー信号ラインの外乱ノイズなどを除去するノイズフィルター

■部分読み出し+ビニング
 部分読み出しとビニングの組み合わせにより高速性実現

■トリガー
 ハードウェアトリガー、ソフトウェアトリガーに対応

■スペシャルトリガー
 ユニークなトリガーモード

■温度読み出し
 カメラ内部の温度を読み出す機能

■Look up Tabel(LUT)
 入力信号をさまざまな出力に変換

■ユーザーセット
 16パターンのカメラ設定の保存が可能。起動時パターンを選択可能

■3×3フィルター

3×3画素のマトリックス演算を行い、輪郭部抽出などの処理を加えた画像出力が可能

主な仕様

カラー センサーサイズ 解像度 フレームレート

最大出力画素数
(H)×(V)

外形寸法
(W×H×D)

XCL-SG510C

2/3型 GS CMOS

5.1Mega

16fps(Base 1tap)

32fps(Base 2tap)

48fps(Base 3tap)

64fps(Medium 4tap)

124fps(Full 8tap)

154fps(80bit 10tap)

2,448×2,048 44×44×30mm
