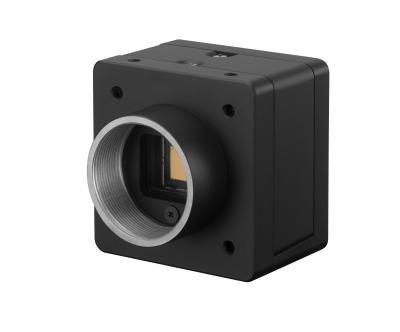

Camera LinkグローバルシャッターCMOSセンサー搭載デジタルビデオカメラ XCL-SG510

製品名 | Camera LinkグローバルシャッターCMOSセンサー搭載デジタルビデオカメラ |
---|---|
型式 | XCL-SG510 |
メーカー | ソニー株式会社 |
メーカーロゴ | |
資料 |
概要
グローバルシャッターCMOSセンサーを搭載したPoCL対応Camera Linkインターフェースのデジタルビデオカメラの新シリーズです。
507万画素の高解像度と、154fpsの高フレームレートを44(W)×44(H)×30(D)mmのコンパクトな筐体サイズで実現。マシンビジョンなどの画像処理で求められる、高信頼性かつ、高速、高感度のニーズにお応えします。
特長
■高フレームレート
ビット長とカメラリンクタップの組み合わせにより、高フレームレートを選択可能
■イメージフリップ
画像の上下反転、左右反転、180度回転を設定
■ワイドダイナミックレンジ
コントラストが強いシーンにおける階調が失われている明部や暗部の階調を復元
■マルチROI
最大有効撮像領域から任意の8か所(最大)の短形領域を含んだ映像の読み出しが可能
■フレーム演算
最大16枚の映像を加算し平均化する機能。S/N改善、フリッカー状態のキャンセルに有効
■エリア露光
有効画素領域と任意の16個の短形領域に対して、2通りの露光時間設定が可能
■エリアゲイン
任意の最大16か所に対して0倍から32倍までの個別のゲイン設定が可能
■欠陥補正
出荷後発生する後発白欠陥、高低温時や長秒露光時に増加する白欠陥、黒欠陥を補正
■シェーディング補正
光源の向きやレンズ収差影響による明るさのムラを修正し、フラットな状態にする機能
■トリガーレイテンシー
トリガー信号入力から露光開始までの時間短縮
■トリガーレンジ制限
トリガー信号ラインの外乱ノイズなどを除去するノイズフィルター
■部分読み出し+ビニング
部分読み出しとビニングの組み合わせにより高速性実現
■トリガー
ハードウェアトリガー、ソフトウェアトリガーに対応
■スペシャルトリガー
ユニークなトリガーモード
■温度読み出し
カメラ内部の温度を読み出す機能
■Look up Tabel(LUT)
入力信号をさまざまな出力に変換
■ユーザーセット
16パターンのカメラ設定の保存が可能。起動時パターンを選択可能
■3×3フィルター
3×3画素のマトリックス演算を行い、輪郭部抽出などの処理を加えた画像出力が可能
主な仕様
白黒 | センサーサイズ | 解像度 | フレームレート |
最大出力画素数 (H)×(V) |
外形寸法 (W×H×D) |
XCL-SG510 | 2/3型 GS CMOS | 5.1Mega |
16fps(Base 1tap) 32fps(Base 2tap) 48fps(Base 3tap) 64fps(Medium 4tap) 124fps(Full 8tap) 154fps(80bit 10tap) |
2,448×2,048 | 44×44×30mm |
