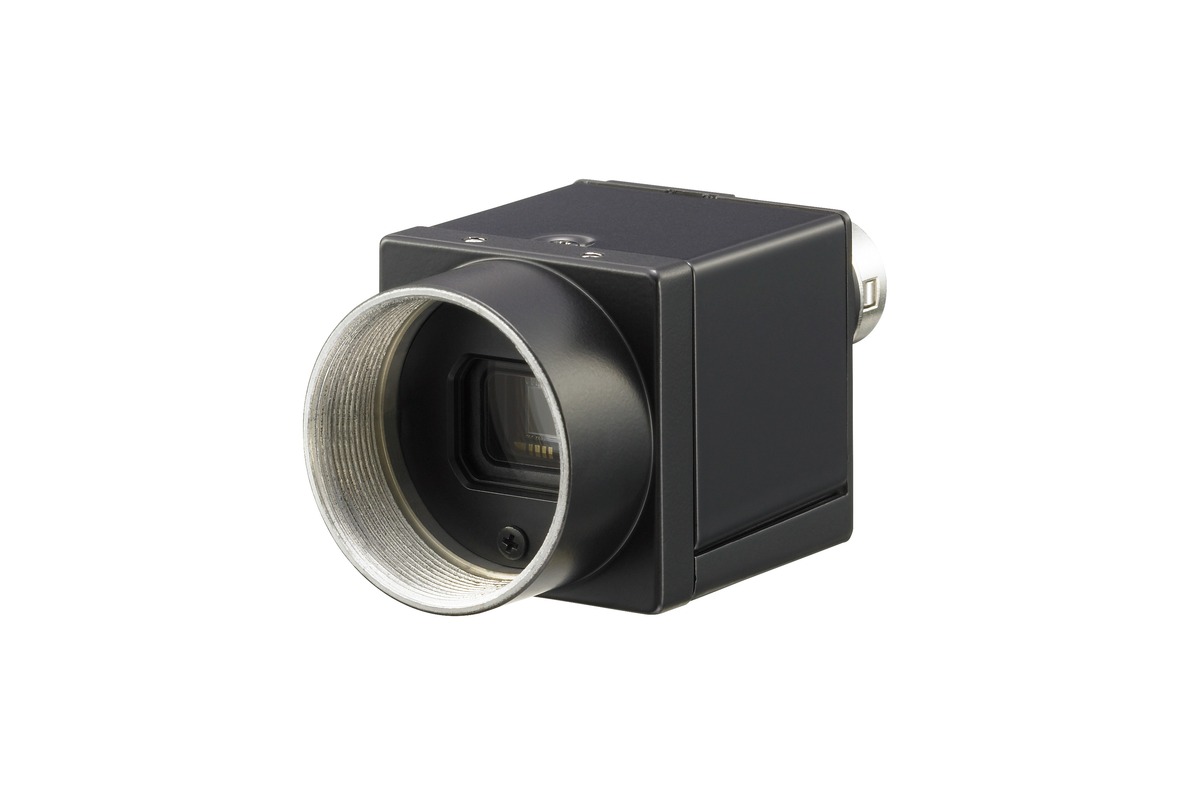

DIGITAL VIDEO CAMERA MODULE CameraLink(PoCL) XCL-C30C (カラー)

製品名 DIGITAL VIDEO CAMERA MODULE CameraLink(PoCL)
型式 XCL-C30C (カラー)
メーカー ソニーイメージングプロダクツ&ソリューションズ株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら
資料

概要

XCL-Cシリーズは、29(W)×29(H)×30(D)mmのキュービックサイズにソニー独自機能をはじめ多彩な機能を搭載したカメラです。高速フレームレートを実現し、耐振動性、耐衝撃性に優れたカメラです。

特長

■高速画像取り込み

 XCL-C30C:1/3型CCD搭載(カラー) 解像度:VGA フレームレート:130fps

■シェーディング補正機能

 光源むらやレンズ周辺の光量落ちなどで発生するシェーディングを補正します。ユーザー設定とし て3種類のユーザーデータを保存することが可能です。

■温度読み出し機能

 温度センサーを搭載しており、カメラ内部の温度を読み出すことができます。

■欠陥補正機能

 高低温度時や長秒露光時に増加する白欠陥点、黒欠陥点を補正します。欠陥検出された座標画 素に対して周辺から補正を行います。工場出荷設定とユーザー設定が選択可能です。

■トリガー機能

 フリーラン/スペシャルトリガーモード(バルクトリガー・シーケンシャルトリガー)

■読み出しモード:ノーマル/部分読み出し

■部分読み出し機能

 画面上の指定した位置を部分的に切り出す機能が、部分読み出しです。切り出し範囲は、切り出し 開始点を示すoffset Xとoffset Y、領域を示すWidthとHeightにより決定します。WIDTH:16〜658ピク セル HEIGHT:2〜494ライン

■シャッター:Manual/外部トリガー幅/Auto

■シャッタースピード:Manual 2〜1/100,000秒, 1μs単位

■同期方式:ハードウェアトリガー/ソフトウェアトリガー

■ホワイトバランス

 ・ワンプッシュホワイトバランス コマンド実行により、ホワイトバランスを1回だけ自動的に合わせま す。検波領域は画面中央に初期設定されていますが、検波領域を任意に変更することもできま す。

 ・マニュアル R/G/Bそれぞれのゲインをマニュアルで調整する事が出来ます。

■読み出し機能

 ・テストパターン内蔵 カラーモデルは白黒チャート/カラーチャートを内蔵しています。

 ・LUT(ルックアップテーブル)5種類の方式から選べます。2値化、5点近似、任意設定は設定変 更が可能です。

■カメラリンクタップ

 カメラ設定状態に関係なく2タップ出力、または1タップ出力を選択できます。出力クロック周波数は 1タップ50MHz、2タップ25MHzです。

■Cマウント

■高振動性構造
