製品情報
XY軸アルミステージ XC2-60CM、XC2-60SM、XC2-60SMW、XC2-60SMD、XC2-60FMT
| 製品名 | XY軸アルミステージ |
|---|---|
| 型式 | XC2-60CM、XC2-60SM、XC2-60SMW、XC2-60SMD、XC2-60FMT |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
駆動方式にマイクロメータヘッド（P=0.5mm）、移動ガイドにV溝レールとクロスローラを採用し、微動調整と微細な読取りに優れたXY軸一体型ステージです。
特長

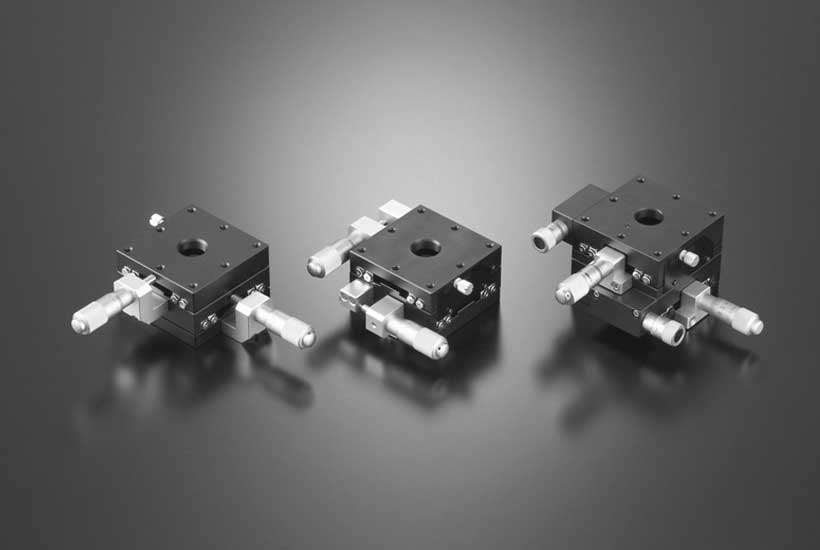

・マイクロメータの取付位置は、センタータイプ（CM）とサイドタイプ（SM）があります。
・軽量、且つ高精度であるため研究開発用や組込用等に幅広く対応しているステージです。
・XC2-60SMWは、粗微動機構及びXY軸ステージ本体を分割したタイプになっております。

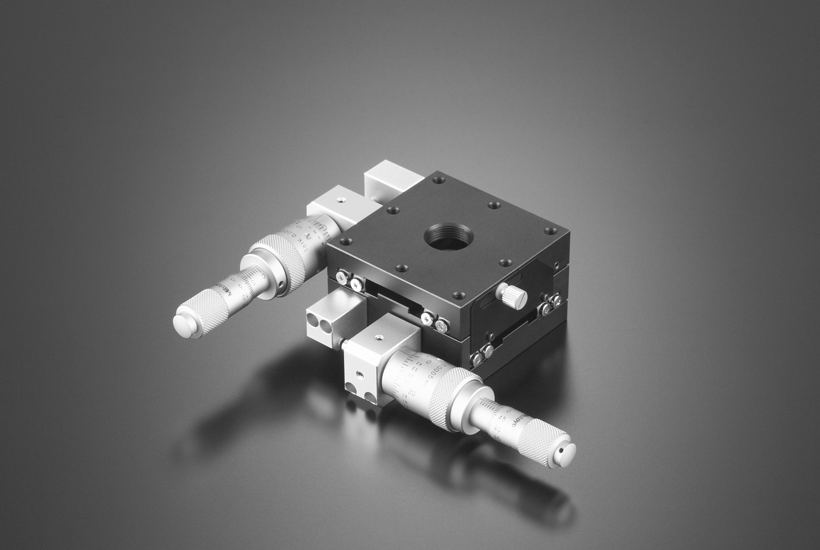

・XC2-60SMDは、粗微動一体型マイクロメータヘッドによる調整が可能です。

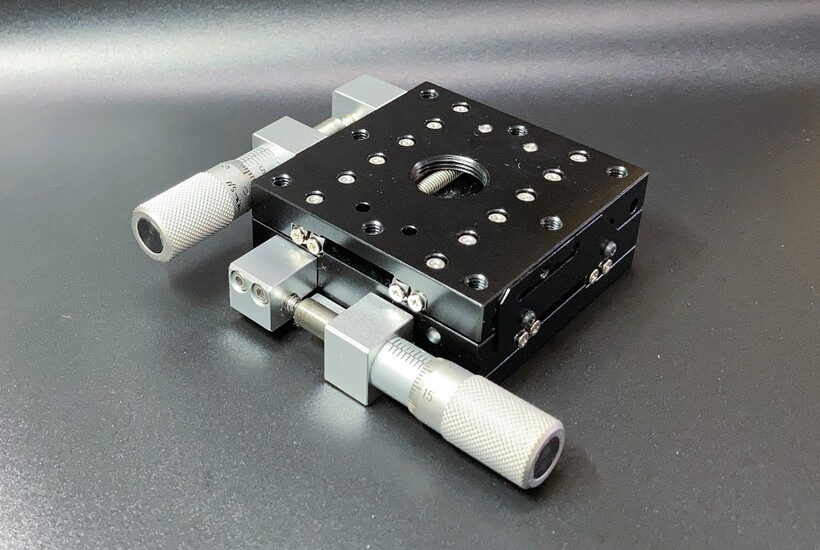

・XC2-60FMTは、厚みが薄いため、マイクロメータヘッドが周りと干渉しないようご注意ください。
主な仕様
|
型番 |
XC2-60CM |
XC2-60SM |
XC2-60SMW |
XC2-60SMD |
XC2-60FMT |
|
ステージ面（mm） |
60×60 |
60×60 |
60×60 |
60×60 |
60×60 |
|
厚み（高さ）（mm） |
38 |
38 |
52 |
38 |
25 |
|
操作位置 |
センタ |
サイド |
センタ （粗微動分離型） |
サイド （粗微動一体型） |
サイド |
|
移動量 粗動（mm） |
±6.5 |
±6.5 |
±6.5 |
±6.5 |
±9 |
|
移動量 微動（mm） |
- |
- |
±0.3 |
±0.1 |
- |
|
耐荷重（N） |
58.8 |
58.8 |
58.8 |
58.8 |
49 |
|
自重（kg） |
0.48 |
0.48 |
0.7 |
0.7 |
0.33 |
|
税別価格 |
¥65,000 |
¥65,000 |
¥145,000 |
¥182,000 |
¥84,000 |
・材質：アルミ
・表面処理：黒アルマイト
