製品情報

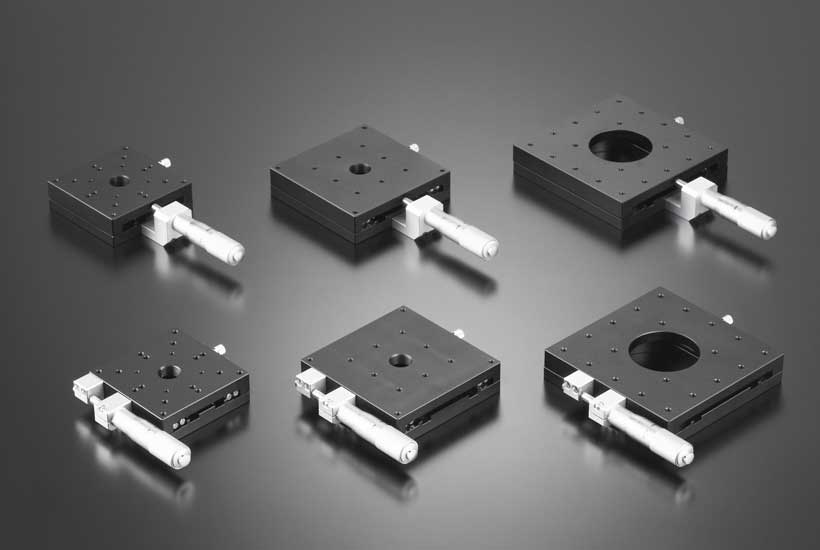

X軸アルミステージ XC-80CM、XC-80SM、XC-100CM、XC-100SM、XC-120CM、XC-120SM
| 製品名 | X軸アルミステージ |
|---|---|
| 型式 | XC-80CM、XC-80SM、XC-100CM、XC-100SM、XC-120CM、XC-120SM |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
駆動方式にマイクロメータヘッド（P=0.5mm）、移動ガイドにV溝レールとクロスローラを採用し、微動調整と微細な読取りに優れたXY軸一体型ステージです。
特長
・マイクロメータの取付位置は、センタータイプ（CM）とサイドタイプ（SM）があります。
・軽量、且つ高精度であるため研究開発用や組込用等に幅広く対応しているステージです。
・XC-120CM、XC-120SMは、ステージ面中心にΦ50mmの透過穴がありますので、透過用ステージとしての使用も可能です。
主な仕様
|
型番 |
XC-80CM |
XC-80SM |
XC-100CM |
XC-100SM |
XC-120CM |
XC-120SM |
|
ステージ面（mm） |
80×80 |
80×80 |
100×100 |
100×100 |
120×120 |
120×120 |
|
操作位置 |
センタ |
サイド |
センタ |
サイド |
センタ |
サイド |
|
移動量（mm） |
±12.5 |
±12.5 |
±12.5 |
±12.5 |
±12.5 |
±12.5 |
|
耐荷重（N） |
117 |
117 |
147 |
147 |
176 |
176 |
|
自重（kg） |
0.5 |
0.5 |
0.72 |
0.72 |
0.85 |
0.85 |
|
税別価格 |
¥41,000 |
¥41,000 |
¥42,000 |
¥42,000 |
¥50,000 |
¥50,000 |
・材質：アルミ
・表面処理：黒アルマイト
