製品情報

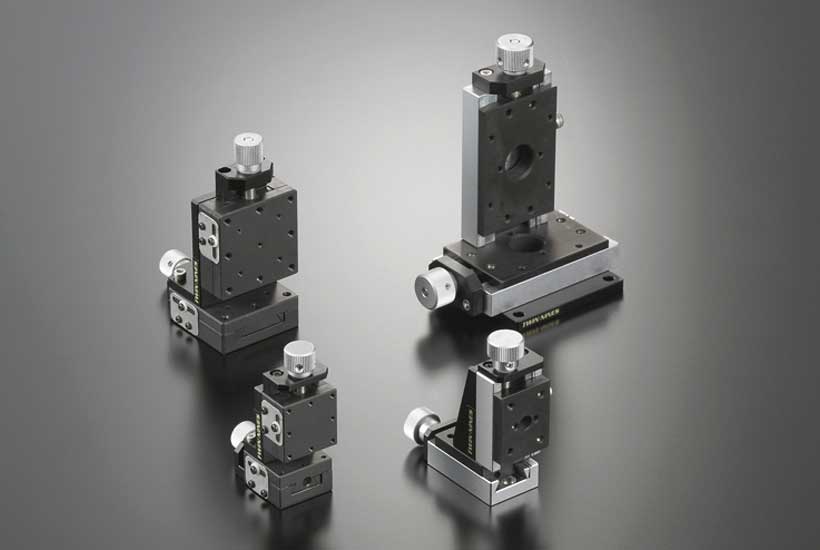

XZ軸ネジ送りステージ X14-001、X14-002、X14-101、X14-102
| 製品名 | XZ軸ネジ送りステージ |
|---|---|
| 型式 | X14-001、X14-002、X14-101、X14-102 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
XZ平面上にあるステージ面が、底面に対し垂直を保持し移動するXZ軸ステージです。
特長
・駆動方式にネジ（P=0.5mm）、移動ガイドにアリ溝式を採用し、ショートストロークの微動調整に優れたステージです。
・ショートストロークの微動調整に優れたXZ軸ステージとしては、比較的低コストです。
・小型・軽量であるため、組込用としての使用も有効です。
主な仕様
|
型番 |
X14-001 |
X14-002 |
X14-101 |
X14-102 |
|
ステージ面（mm） |
25×25 |
40×40 |
24×30 |
40×60 |
|
移動量 X（mm） |
±5 |
±7 |
±5 |
±7.5 |
|
移動量 Z（mm） |
±5 |
±7 |
±5 |
±6 |
|
耐荷重（N） |
9.8 |
9.8 |
11.7 |
24.5 |
|
自重（kg） |
0.18 |
0.44 |
0.24 |
0.7 |
|
税別価格 |
¥23,000 |
¥25,000 |
¥27,000 |
¥30,000 |
・材質：真鍮、アルミ
・表面処理：クロムメッキ、黒アルマイト
