製品情報

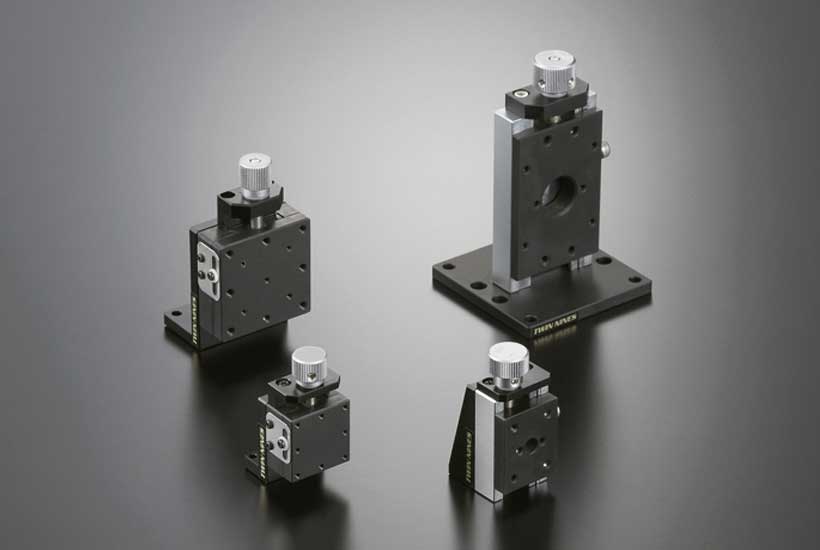

Z軸ネジ送りステージ X13-001、X13-002、X13-101、X13-102
| 製品名 | Z軸ネジ送りステージ |
|---|---|
| 型式 | X13-001、X13-002、X13-101、X13-102 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
XZ平面上にあるステージ面が、底面に対し垂直を保持し移動するZ軸ステージです。
特長
・駆動方式にネジ（P=0.5mm）、移動ガイドにアリ溝式を採用し、ショートストロークの微動調整に優れたステージです。
・ショートストロークの微動調整に優れたZ軸ステージとしては、比較的低コストです。
・小型・軽量であるため、組込用としての使用も有効です。
主な仕様
|
型番 |
X13-001 |
X13-002 |
X13-101 |
X13-102 |
|
ステージ面（mm） |
25×25 |
40×40 |
24×30 |
40×60 |
|
移動量（mm） |
±5 |
±7 |
±5 |
±6 |
|
耐荷重（N） |
9.8 |
9.8 |
11.7 |
24.5 |
|
自重（kg） |
0.1 |
0.24 |
0.12 |
0.38 |
|
税別価格 |
¥12,500 |
¥13,500 |
¥14,500 |
¥14,500 |
・材質：真鍮、アルミ
・表面処理：クロムメッキ、黒アルマイト
