製品情報

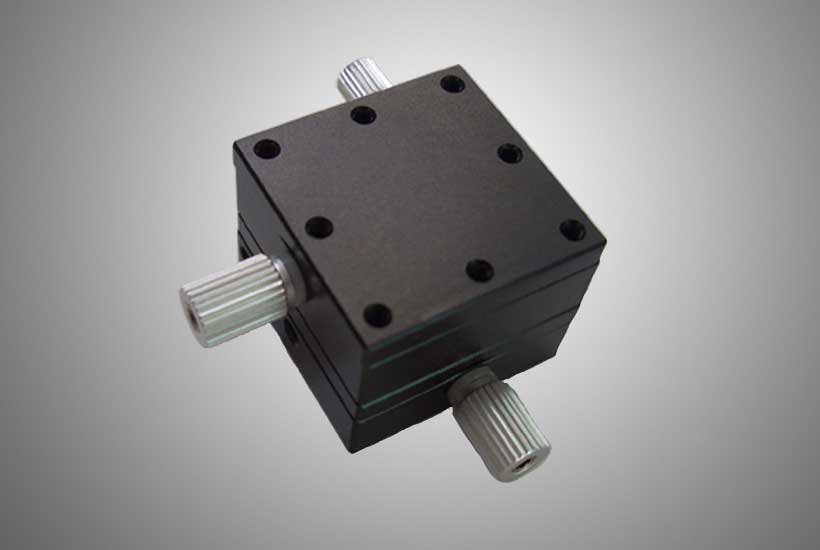

アルミ製軽量型・XY軸ネジ送りステージ X12-011、X12-012、X12-013
| 製品名 | アルミ製軽量型・XY軸ネジ送りステージ |
|---|---|
| 型式 | X12-011、X12-012、X12-013 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
駆動方式にネジ（P=0.5mm）、移動ガイドにアリ溝式を採用し、ショートストロークの微動調整に優れたXY軸ステージの軽量型です。
特長
・本体材質をアルミにすることで、従来のネジ送りXY軸ステージに比べ重量を1/4に低減。
・小型・軽量であるため、組込用としての使用も有効です。
・X12-011、X12-012は、従来品に比べ、厚み（高さ）を低減。
主な仕様
|
型番 |
X12-011 |
X12-012 |
X12-013 |
|
ステージ面（mm） |
25×25 |
40×40 |
60×60 |
|
移動量（mm） |
±5 |
±7 |
±10 |
|
耐荷重（N） |
19.6 |
19.6 |
34.3 |
|
自重（kg） |
0.04 |
0.10 |
0.20 |
|
厚み従来比 |
33% |
20% |
- |
|
税別価格 |
¥17,000 |
¥19,000 |
¥22,000 |
・材質：アルミ
・表面処理：アルマイト
