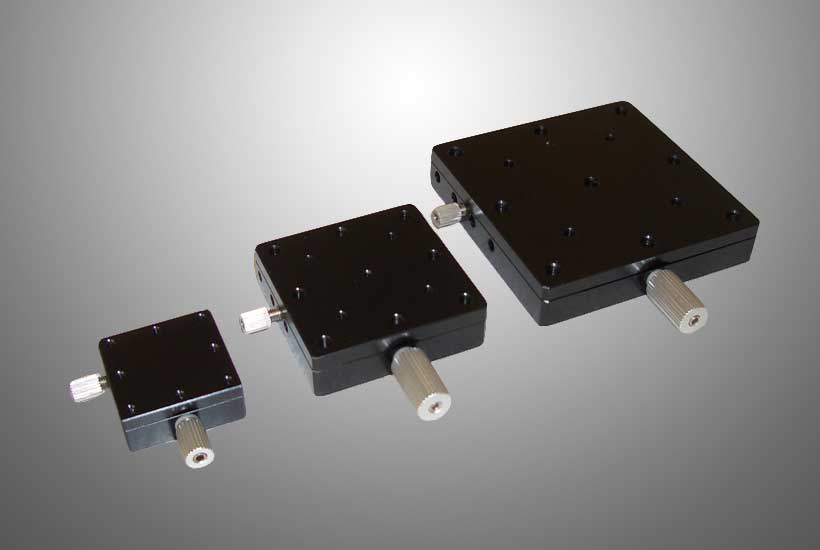

アルミ製軽量型・X軸ネジ送りステージ X11-011、X11-012、X11-013
| 製品名 | アルミ製軽量型・X軸ネジ送りステージ |
|---|---|
| 型式 | X11-011、X11-012、X11-013 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
駆動方式にネジ（P=0.5mm）、移動ガイドにアリ溝式を採用し、ショートストロークの微動調整に優れたX軸ステージの軽量型です。
特長
・本体材質をアルミにすることで、従来のネジ送りX軸ステージに比べ重量を1/4に低減。
・小型・軽量であるため、組込用としての使用も有効です。
・X11-011、X11-012は、従来品に比べ、厚み（高さ）を低減。
主な仕様
|
型番 |
X11-011 |
X11-012 |
X11-013 |
|
ステージ面（mm） |
25×25 |
40×40 |
60×60 |
|
移動量（mm） |
±5 |
±7 |
±10 |
|
耐荷重（N） |
19.6 |
19.6 |
34.3 |
|
自重（kg） |
0.02 |
0.05 |
0.10 |
|
厚み従来比（参考） |
33% |
20% |
- |
|
税別価格 |
¥10,000 |
¥11,000 |
¥12,000 |
・材質：アルミ
・表面処理：アルマイト
