光耐水圧コネクタ(1,2,4芯,油漬コネクタタイプ)
| 製品名 | 光耐水圧コネクタ(1,2,4芯,油漬コネクタタイプ) |
|---|---|
| メーカー | ダイトロン株式会社 |
| メーカーロゴ |  |
概要
光耐水圧コネクタは大深度域での光ファイバー通信を可能にします。
特長
- 小型であり、光ファイバーはシングルモードタイプです。(マルチモードタイプも製作可能です)

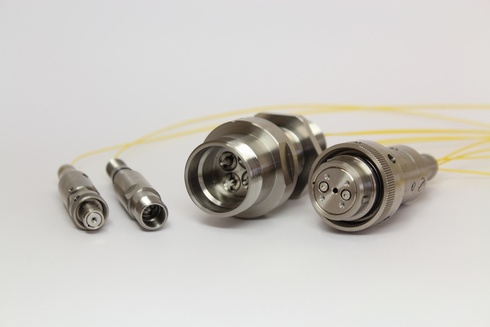

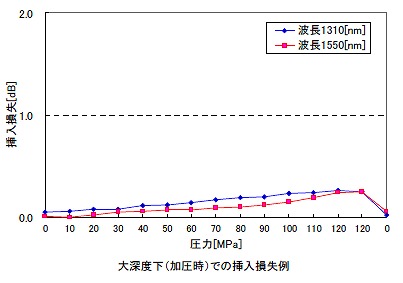

- 光性能に優れています。(大深度下での損失変動：1.0dB以下)
- 金属部はチタン合金・純チタンまたはSUS316製であり、耐圧性及び耐環境性に優れています。
主な仕様
構造及び材質
- レセプタクル：耐圧構造(オープンフェイス耐圧)
- プラグ：均圧構造(弁タイプ)
- コネクタ端末：ピグテイル−FCコネクタ付
- シェル材質：チタン合金(and純チタン) or SUS316
- 使用光ファイバー：シングルモードファイバー
- プラグ内部充填油：シリコン油
外観・寸法

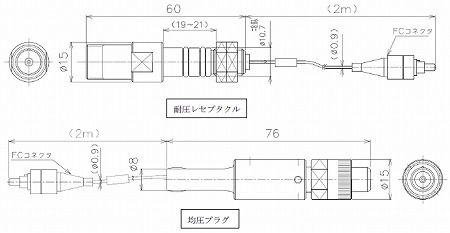

1芯タイプ

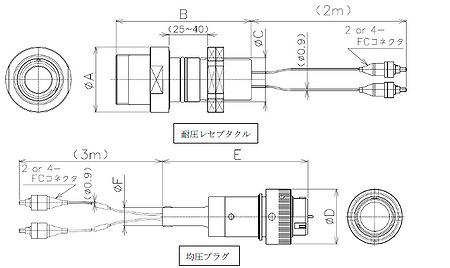

2芯、4芯タイプ
(単位：mm)
| タイプ／寸法 | φＡ | Ｂ | φＣ | φＤ | Ｅ | φＦ |
|---|---|---|---|---|---|---|
| ２芯 | φ37 | 85 | φ23.47 0/-0.05 | φ30 | 90 | φ12 |
| ４芯 | φ42 | 87 | φ28.32 0/-0.05 | φ36 | 95 | φ12 |
仕様
| 1． | 芯数 | 1芯，2芯，4芯 |
|---|---|---|
| 2． | 波長範囲 | 1310[nm] , 1550[nm] |
| 3． | フェルール径 | φ1.25mm |
| 4． | 挿入損失 | 1.4[dB]以下 (120MPa) |
| 5． | 反射減衰量 | 22[dB]以上 (120MPa) |
| 6． | 使用環境温度 | -10〜+50[℃] |
| 7． | 耐圧力 |
120[MPa] (レセプタクルシェル：チタン合金) 35[MPa] (レセプタクルシェル：ＳＵＳ３１６) |
| 8． | プラグ接続チューブ径 |
内径φ 8mm(1芯) φ12mm(2,4芯) |
ご注意
- 取り付け寸法、特注品対応については別途ご相談ください。
- 改良等により予告なく内容を変更する場合がありますので、あらかじめご了承下さい。
