製品情報

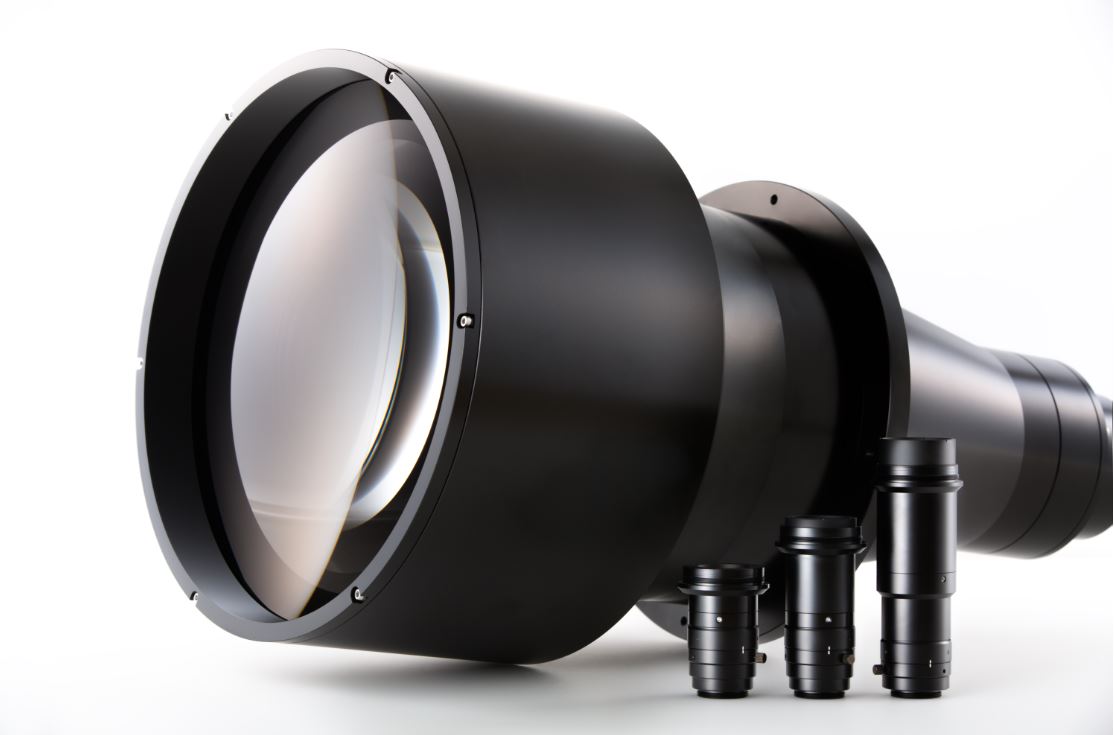

広視野テレセントリックレンズ VS-TLS シリーズ
| 製品名 | 広視野テレセントリックレンズ |
|---|---|
| 型式 | VS-TLS シリーズ |
| メーカー | 株式会社ヴイ・エス・テクノロジー |
| メーカーロゴ |  |
| 資料 |
概要
最大12MP・1.1”対応
フロントユニット・リアユニット組み換え式テレセントリックレンズ
特長
・3.45μm素子対応の解像度
・0.029x～0.1xまで6種類ラインナップ
・リアユニットを変更する事で倍率の変更が可能
・フォーカス機構によりWDの微調が可能
・低ディストーション設計
主な仕様
| フロントユニット 型式 |
リアユニット 型式 |
光学 倍率 |
TVディストーションレス | WD(mm) | O/I(mm) | 適合 センサー |
外形寸法 | |
|
TLS200 |
VS-TLS200 | VS-TLS200-01B | 0.1 | 0.06% | 301 | 825 | 1/1" |
Φ205(max.)xL=506.5mm |
| VS-TLS200 | VS-TLS200-006B | 0.062 | 0.05% | 301 | 825 | 2/3" | Φ205(max.)xL=506.5mm | |
| VS-TLS200 | VS-TLS200-005B | 0.05 | 0.04% | 301 | 825 | 1/1.8" | Φ205(max.)xL=506.5mm | |
| TLS300 | VS-TLS300 | VS-TLS300-007B | 0.067 | -0.03% | 500 | 1250 | 1/1” | Φ300(max.)xL=732.5mm |
| VS-TLS300 | VS-TLS300-004B | 0.042 | 0.01% | 500 | 1220 | 2/3” | Φ300(max.)xL=702.5mm | |
| VS-TLS300 | VS-TLS300-003B | 0.029 | 0.01% | 500 | 1200 | 1/2” | Φ300(max.)xL=682.5mm |
| フロントユニット 型式 |
リアユニット 型式 |
光学倍率 | FOV(mm) | ||||
| 1/1” | 2/3” | 1/1.8” | 1/2” | ||||
| TLS200 | VS-TLS200 | VS-TLS200-01B | 0.1 | 141.0x103.0 | 84.0x71.0 | 71.0x54.0 | 64.0x48.0 |
| VS-TLS200 | VS-TLS200-006B | 0.062 | - | 135.5x114.5 | 114.5x87.1 | 103.2x77.4 | |
| VS-TLS200 | VS-TLS200-005B | 0.05 | - | - | 142.0x108.0 | 128.0x96.0 | |
| TLS300 | VS-TLS300 | VS-TLS300-007B | 0.067 | 210.4x153.7 | 125.4x106.0 | 106.0x80.6 | 95.5x71.6 |
| VS-TLS300 | VS-TLS300-004B | 0.042 | - | 200.0x169.0 | 169.0x128.6 | 152.4x114.3 | |
| VS-TLS300 | VS-TLS300-003B | 0.029 | - | - | - | 220.7x165.5 | |
