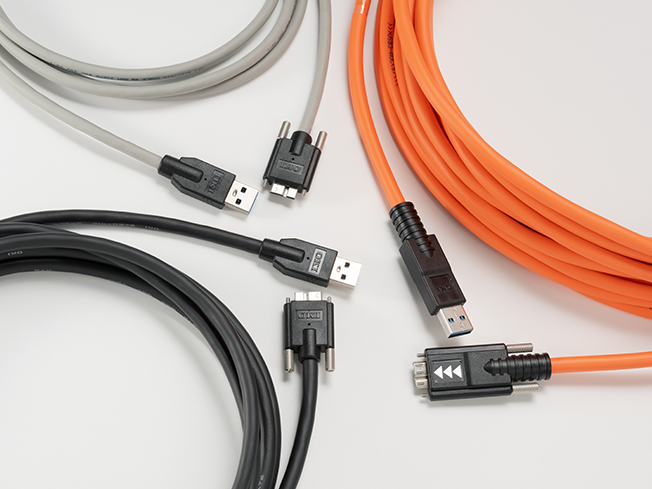

USB3 Visionケーブル USB3-①-②-③-④(※)

製品名 USB3 Visionケーブル
型式 USB3-①-②-③-④(※)
メーカー 沖電線株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

USB3Visionインターフェースの高速伝送(5Gbps)に対応しています。
固定部用から耐久性に優れた可動部用、長距離伝送に適した光伝送タイプなどを揃え、多様なニーズにお応えできる豊富なラインアップとなっています。

特長

・多彩なケーブルタイプがあります。
メタルケーブル4種類(固定用2、可動用2)、光可動ケーブル3種類
・製品長は固定・可動ケーブルとも規格値を上回るロングケーブルを実現しました。
・使用コネクタはスタンダードABタイプ、マイクロBにはストレート以外に4種類のアングルタイプを揃えました。
・標準製品在庫を揃えております。

主な仕様

・伝送速度5GbpsUSB3Visionに適用)。
・伝送距離 メタル・光ケーブルとも規格値を超えるケーブル長で使用可能。 ※メタル5~8m、光10~40
・使用コネクタ スタンダードAB、マイクロBともにスクリュータイプも対応。
・狭小配線用にマイクロBにはライトアングル.サイドアングルタイプを用意。(光ケーブルはストレートのみ)
(※規格を超える長さでご使用はご相談下さい)
※製品毎の詳細などはHPリンクにてご確認いただけます。

その他

※品名表示 USB-①-②-③-④

①ケーブルタイプ記号 固定細径:T5、固定標準:T8、高摺動:KT5、可動:KR1
                可動光細径:AVT、可動標準:AV、可動高機能:AVS

②ボード側コネクタ記号    スタンダードA:スクリューネジなしA、有AS、スタンダードB:スクリューネジなしB
               マイクロB:ストレートスクリューネジなし:B、有:MBS
               ライトアングルスクリューネジ有
               ケーブル引出し上:MBS(U)、ケーブル引出し下:MBS(D)
               ケーブル引出し左:MBS(L)、ケーブル引出し右:MBS(R)

③カメラ側コネクタ記号 ②に同じ
④ケーブル長記号 1m:0102.5m:02520m:200
