大型面発光透過型 TY/THシリーズ
| 製品名 | 大型面発光透過型 |
|---|---|
| 型式 | TY/THシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

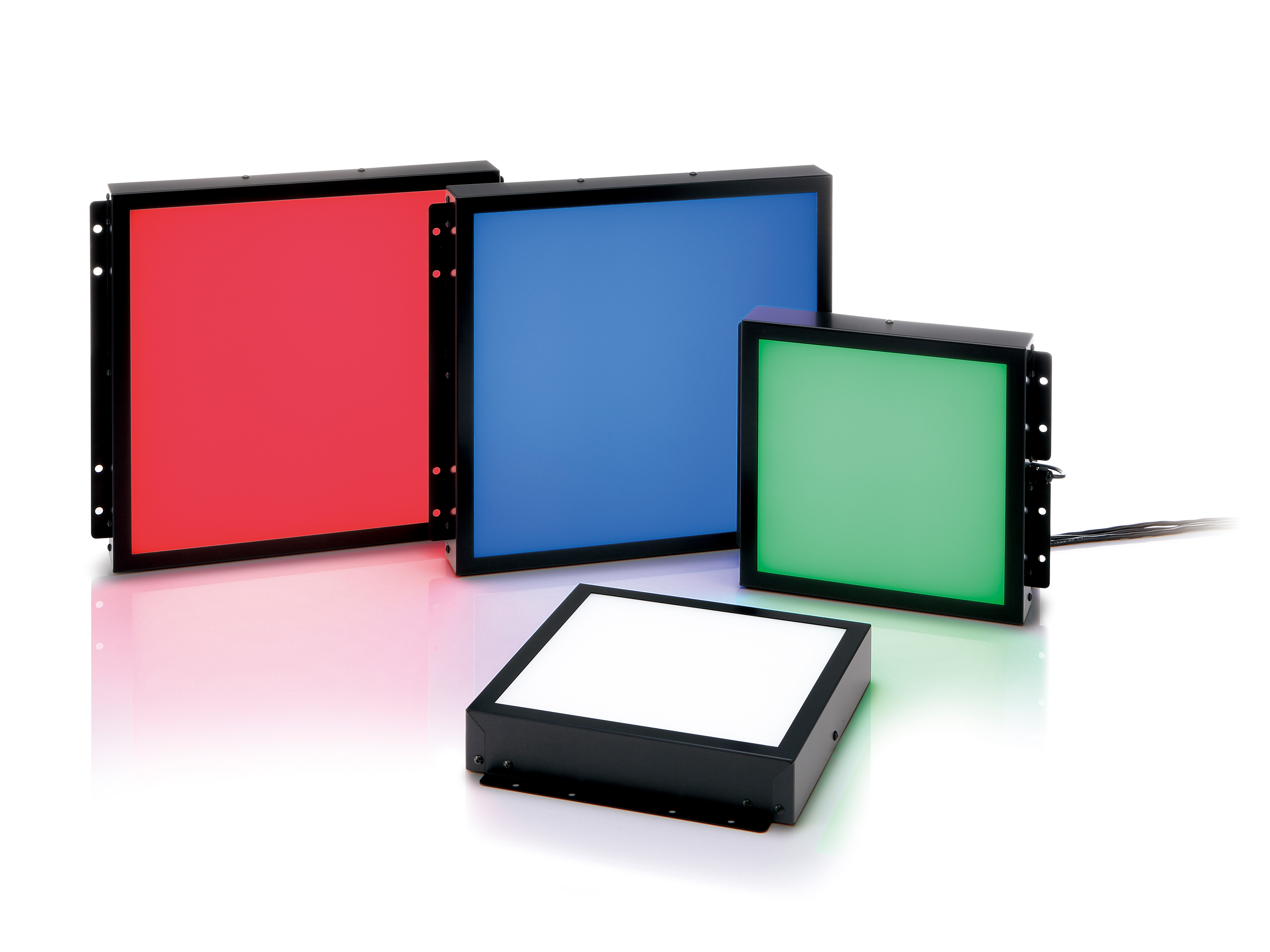

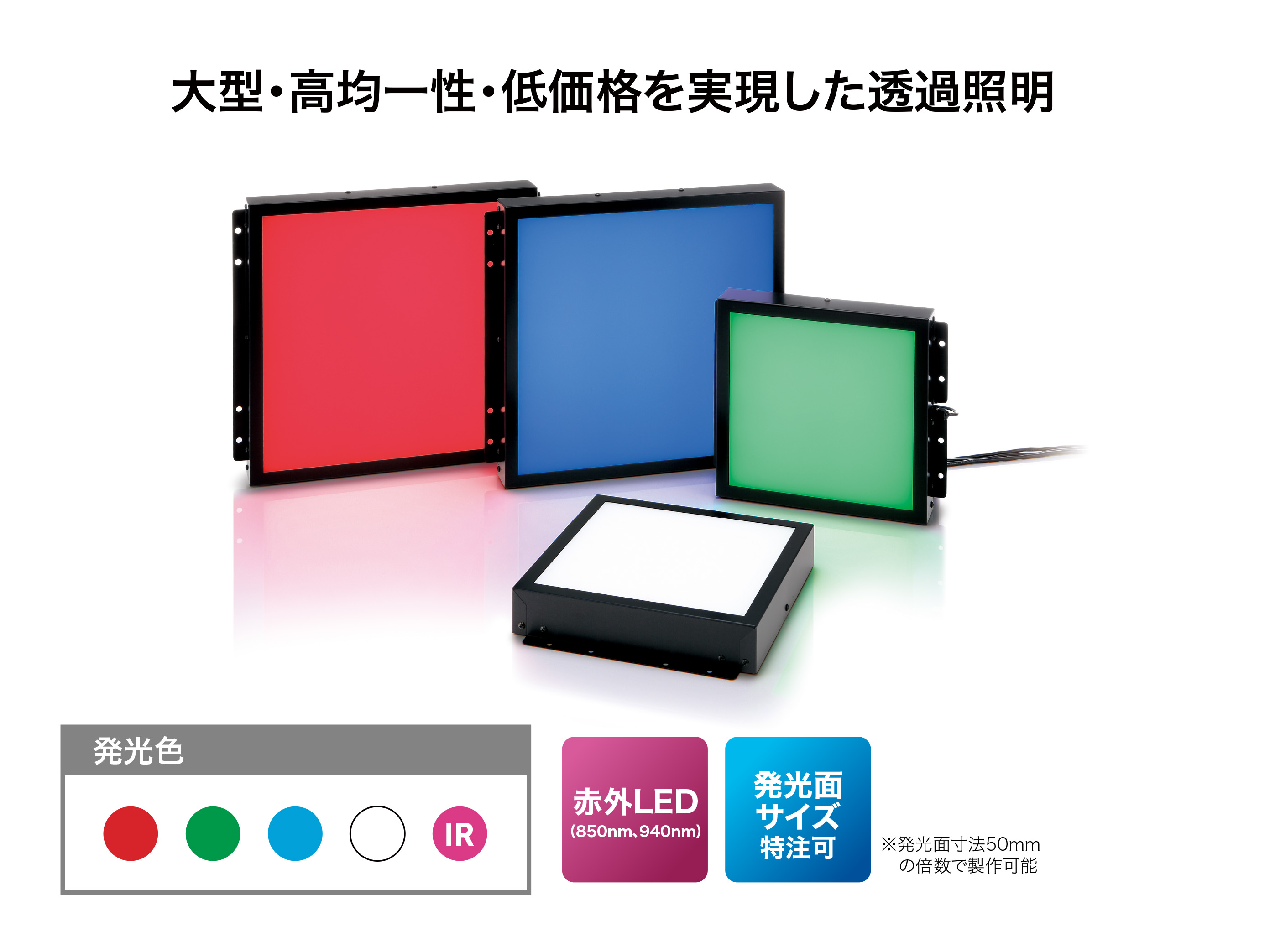

大型照明ながら高均一性・低価格を実現した透過型照明です。
高輝度パワーLEDと特殊光学設計の組合せにより 高いクオリティと均一な面発光照射を実現しました。
発光面が大きくなっても使用素子数を抑えることができるので消費電力が小さい省電力設計となっています
【用途】 各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査、シート材検査 など
特長
- 大型・均一面発光照明を実現

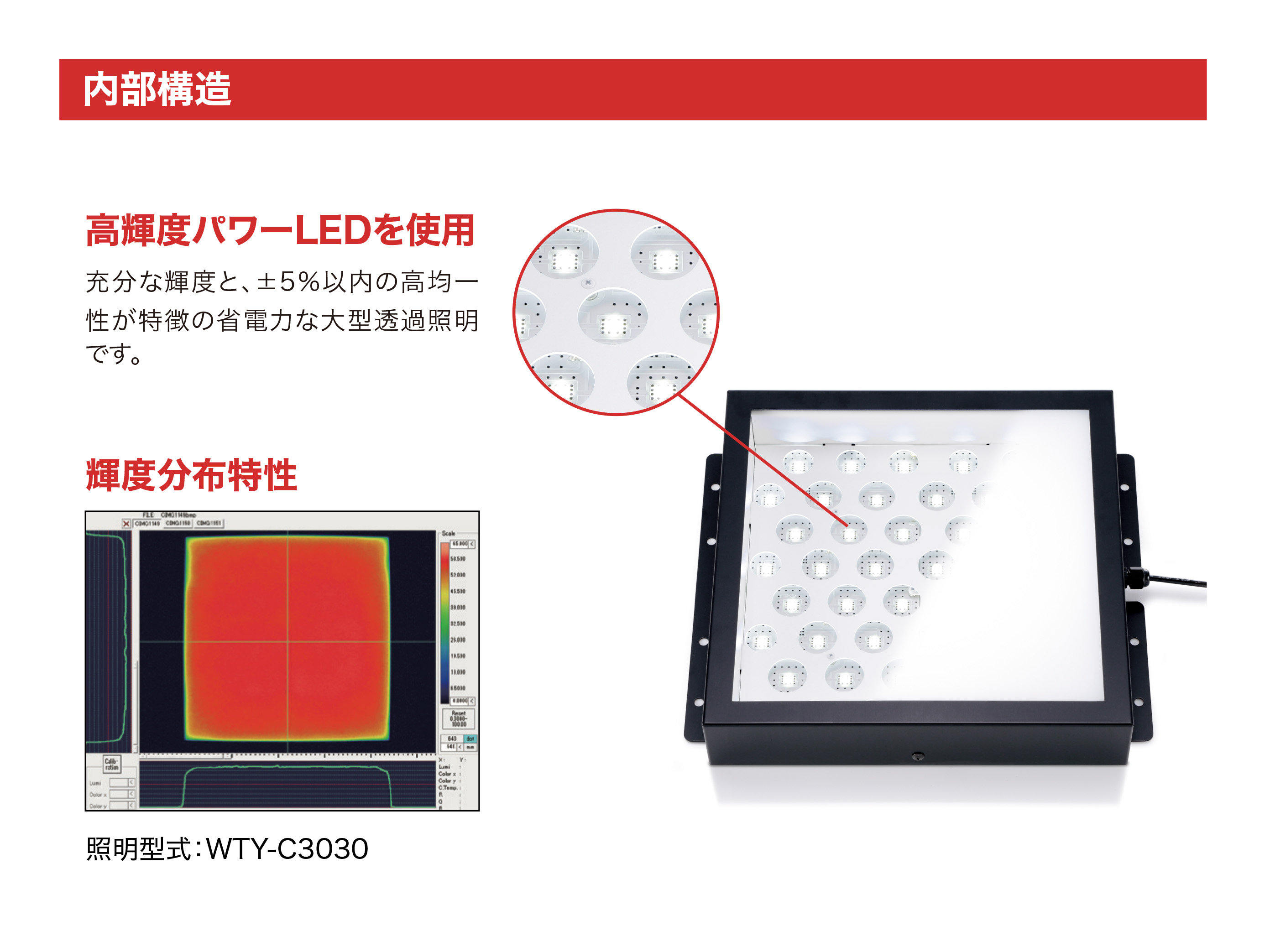

高輝度パワーLEDを使用した特殊光学設計により充分な輝度と均一性を
持つ省電力な透過照明を実現しました。 - 高い発光面均一性
±5％以内の高均一性となっています（周辺30mm部分を除く）。
透過照明としてお使いいただくのに十分な輝度を確保しました。 - 使用基板は50mm角
50mmの倍数の発光面寸法で製作が可能です。
長方形の発光面形状の照明も承ります。
主な仕様

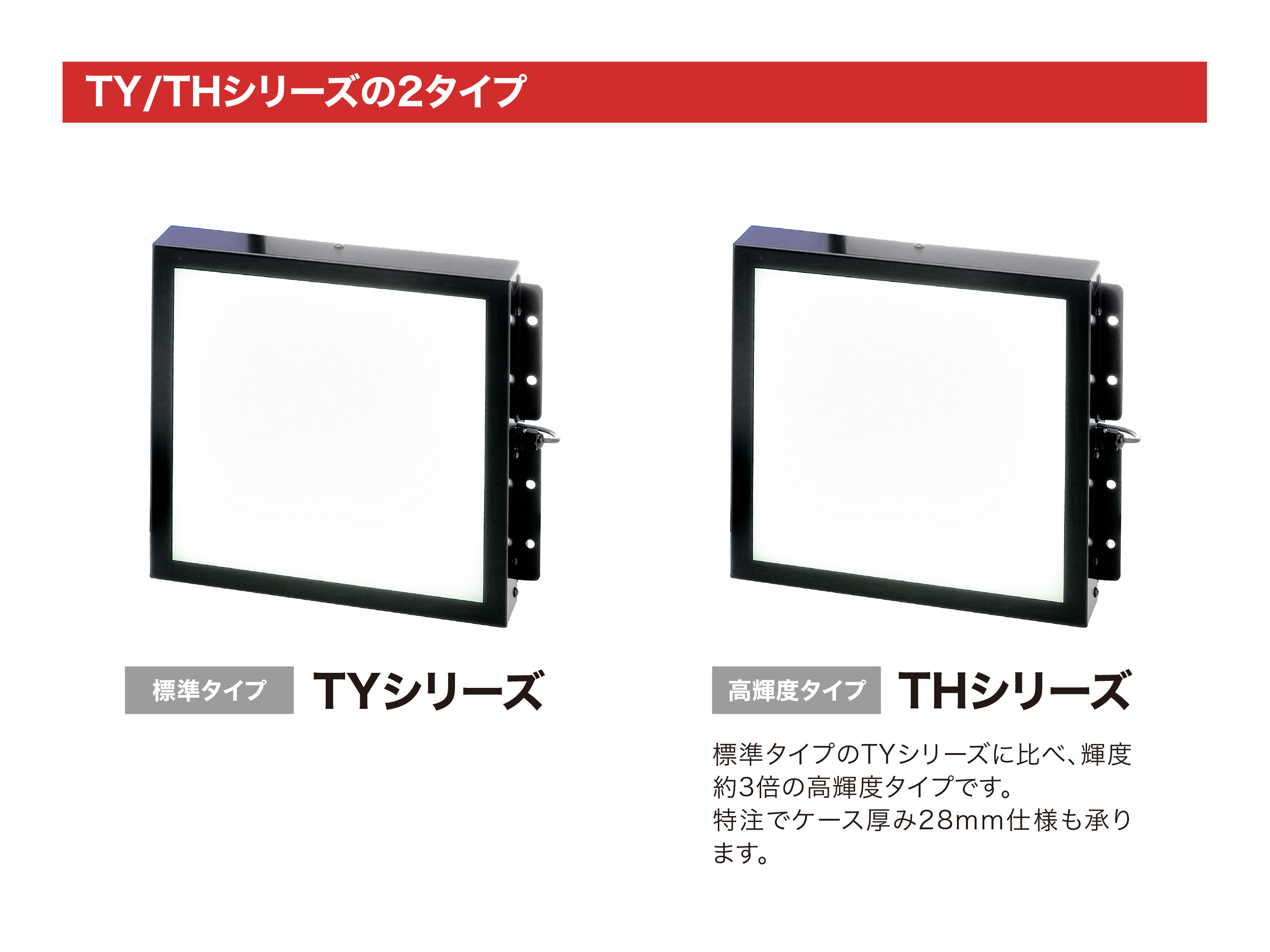

【TYシリーズ 標準タイプ】
白（W）・緑（G）・青（B）赤（R）・赤外（IR）
|
型式 |
コード接続 |
コネクタ種類 |
質量 (kg) |
消費電力 (W) 白 (W) / 緑 (G) / 青 (B) |
消費電力 (W) 赤 (R) |
消費電力 (W) 赤外 (IR) |
|
TY-C1010 |
直出し |
SM |
0.5 |
6 |
4 |
3.4 |
|
TY-C1040 |
コネクタ |
MT |
1.4 |
24 |
16 |
13.5 |
|
TY-C2020 |
直出し |
SM |
1.4 |
24 |
16 |
13.5 |
|
TY-C2030 |
直出し |
SM |
1.8 |
35.5 |
24.5 |
20.5 |
|
TY-C3030N |
コネクタ |
SM |
2.1 |
53.5 |
36.5 |
30.5 |
|
TY-C3040 |
コネクタ |
MT |
2.8 |
71 |
48.5 |
40.5 |
|
TY-C4040N |
コネクタ |
MT |
3.4 |
95 |
65 |
54 |
|
TY-C5050N |
コネクタ |
MT |
5 |
148 |
101 |
84 |
|
TY-C6060N |
コネクタ |
MT |
6.8 |
213 |
146 |
121 |
【THシリーズ 標準タイプ】
白（W）・緑（G）・青（B）赤（R）・赤外（IR）
|
型式 |
コード接続 |
コネクタ種類 |
質量 (kg) |
消費電力 (W)白 (W) / 緑 (G) / 青 (B) |
消費電力 (W) 赤 (R) |
消費電力 (W) 赤外 (IR) |
|
直出し |
SM |
0.5 |
24 |
16 |
13.5 |
|
|
コネクタ |
MT |
1.4 |
96 |
65 |
54 |
|
|
直出し |
SM |
0.8 |
53.4 |
36.5 |
30.5 |
|
|
直出し |
赤外：SM 他：EL |
1.4 |
96 |
65 |
54 |
|
|
赤･赤外：直出し 他：コネクタ |
赤・赤外：SM 他：MT |
1.8 |
144 |
97 |
81 |
|
|
コネクタ |
MT |
2.1 |
216 |
146 |
122 |
|
|
コネクタ |
MT |
2.8 |
288 |
194 |
162 |
|
|
コネクタ |
MT |
3.4 |
378 |
260 |
216 |
|
|
コネクタ |
MT |
5 |
600 |
403 |
336 |
|
|
コネクタ |
MT |
6.8 |
設定なし |
581 |
484 |
