薄型面発光透過型 TU／TTシリーズ
| 製品名 | 薄型面発光透過型 |
|---|---|
| 型式 | TU／TTシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

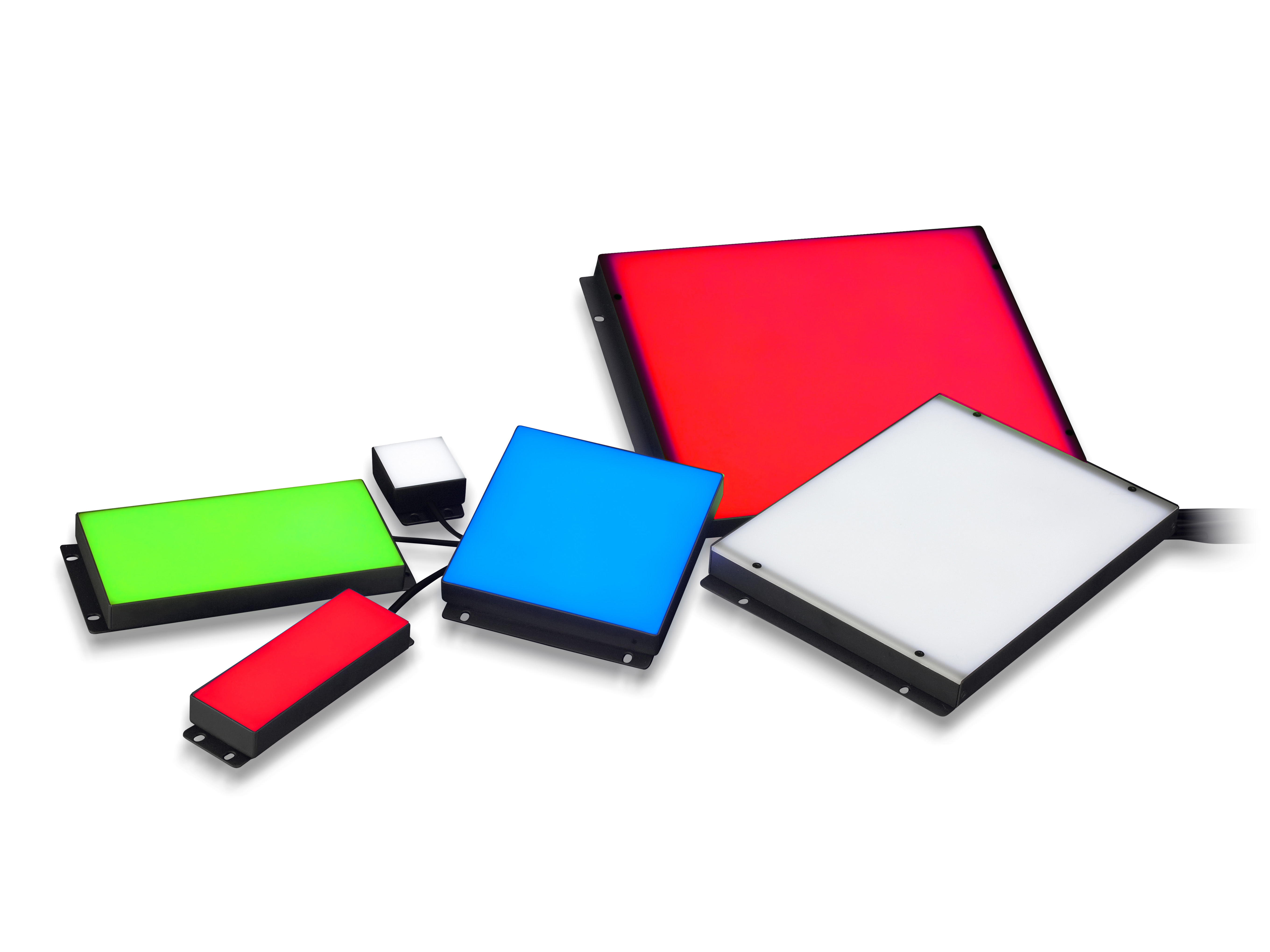

発光素子に高輝度チップLEDを採用した面発光型の高輝度・透過照明です。
発光面の真下にLED 素子が実装されていますが、照明の厚みはわずか8mmから。
拡がり角の広いチップLEDならではの特性を充分に引き出して、薄型・高均一性をもつ透過照明を実現しました。
発光面には高い拡散性をもつ特殊拡散板を採用。高輝度・高均一性で広い透過発光面を確保できます。豊富な発光面の大きさが、様々なワークや検出目的に活躍しています。
【用途】
各種形状認識、寸法測定、異物検査、液面レベルチェック、ピンホール検査、シート材検査 など
特長

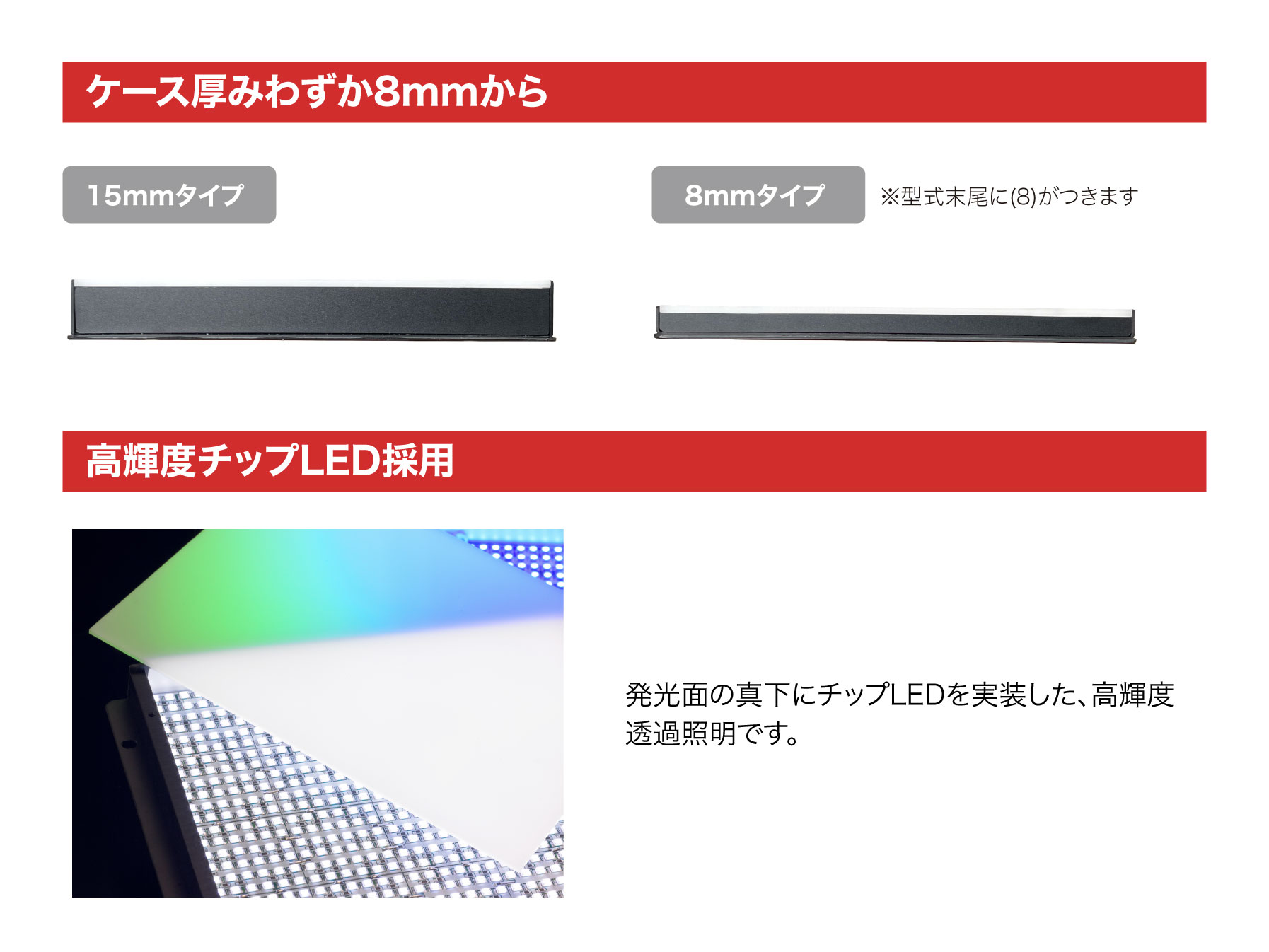

- 厚さわずか8mmから
発光素子に高輝度チップLEDを採用した面発光型の透過照明です。厚みはわずか8mmから。拡がり角の広いチップLED の特性を充分に引き出しました。 - 発光面の大きさも用途にあわせて選択
発光面30mm 角の小型照明から発光面300×300mmの大面積型まで多数のタイプを揃えています。対象視野の大きさ、諸条件などによりご選択ください。 - 発光色は赤・白・青・緑・赤外（850nm）
薄型透過照明は赤・白・青・緑・赤外（850nm）色を標準で揃えています。 - 発光面の大きさ、ご相談ください
日進電子工業では、発光面の大きさを変更したタイプも多数実績があります。標準品以外の大きさでもお気軽にお問い合せください。 - 各色ケース厚み15mmタイプと8mmタイプがあります。
- 赤色は15mm厚のほうが高輝度となります（8mm厚タイプの約2倍）。
- 白色・青色・緑色・赤外色はどちらも同じ輝度となります。
主な仕様
ケースの厚み15mmタイプ/赤（R）・白（W）・緑（G）・青（B）・赤外（IR）（850nm）
|
型式 |
コネクタ（白・緑・青） |
コネクタ（赤・赤外） |
発光部 (mm) |
消費電力（W） 白・緑・青 |
消費電力（W） 赤 |
消費電力（W） 赤外 |
質量 (g) |
|
SM |
SM |
30×30 |
3 |
1.2 |
1.5 |
20 |
|
|
SM |
SM |
30×60 |
5.8 |
2.4 |
2.9 |
50 |
|
|
SM |
SM |
30×90 |
8.8 |
3.6 |
4.4 |
90 |
|
|
SM |
SM |
30×120 |
11.6 |
4.8 |
5.8 |
130 |
|
|
SM |
SM |
30×150 |
14.4 |
6 |
7.2 |
180 |
|
|
SM |
SM |
30×180 |
17.3 |
7.2 |
8.7 |
200 |
|
|
SM |
SM |
32×422 |
40.4 |
16.8 |
20.2 |
500 |
|
|
EL |
SM |
32×602 |
57.6 |
24 |
28.8 |
710 |
|
|
SM |
SM |
60×60 |
11.6 |
4.8 |
5.8 |
110 |
|
|
SM |
SM |
60×90 |
17.4 |
7.2 |
8.7 |
120 |
|
|
SM |
SM |
60×120 |
23.2 |
9.6 |
11.6 |
200 |
|
|
SM |
SM |
60×150 |
28.8 |
12 |
14.4 |
160 |
|
|
SM |
SM |
60×180 |
34.6 |
14.4 |
17.3 |
120 |
|
|
SM |
SM |
60×210 |
40.3 |
16.8 |
20.2 |
130 |
|
|
SM |
SM |
60×240 |
46.1 |
19.2 |
23 |
140 |
|
|
SM |
SM |
60×270 |
51.8 |
21.6 |
25.9 |
150 |
|
|
SM |
SM |
90×90 |
26 |
10.8 |
13 |
160 |
|
|
SM |
SM |
90×120 |
34.6 |
14.4 |
17.3 |
200 |
|
|
SM |
SM |
90×150 |
43.2 |
18 |
21.7 |
260 |
|
|
SM |
SM |
90×180 |
51.9 |
21.6 |
26 |
280 |
|
|
EL |
SM |
90×210 |
60.5 |
25.2 |
30.3 |
300 |
|
|
EL |
SM |
90×240 |
69.1 |
28.8 |
34.6 |
200 |
|
|
EL |
SM |
90×270 |
77.8 |
32.4 |
38.9 |
400 |
|
|
EL |
SM |
90×300 |
86.4 |
36 |
43.2 |
310 |
|
|
SM |
SM |
120×120 |
46.1 |
19.2 |
23.1 |
150 |
|
|
EL |
SM |
120×150 |
57.6 |
24 |
28.9 |
310 |
|
|
EL |
SM |
120×180 |
69.1 |
28.8 |
34.6 |
230 |
|
|
EL |
SM |
120×210 |
80.7 |
33.6 |
40.4 |
350 |
|
|
EL |
SM |
120×240 |
92.2 |
38.4 |
46.1 |
400 |
|
|
EL |
SM |
150×150 |
72 |
30 |
36 |
210 |
|
|
EL |
SM |
150×180 |
86.4 |
36 |
43.3 |
240 |
|
|
EL |
SM |
150×210 |
100.8 |
42 |
50.4 |
280 |
|
|
メタル |
EL |
210×210 |
141.2 |
58.8 |
70.6 |
840 |
|
|
メタル |
EL |
220×310 |
201.6 |
84 |
100.8 |
1.2kg |
|
|
メタル |
EL |
240×240 |
184.3 |
76.8 |
92.3 |
1.9kg |
|
|
メタル |
メタル |
300×300 |
288 |
120 |
144 |
2.9kg |
ケースの厚み8mmタイプ/赤（R）・白（W）・緑（G）・青（B）・赤外（IR）（850nm）
|
型式 |
コネクタ（白・緑・青） |
コネクタ（赤・赤外） |
発光部 (mm) |
消費電力（W）白・緑・青 |
消費電力（W）赤・赤外 |
質量 (g) |
|
SM |
SM |
30×30 |
3 |
1.5 |
30 |
|
|
SM |
SM |
30×60 |
5.8 |
2.9 |
30 |
|
|
SM |
SM |
30×90 |
8.8 |
4.4 |
40 |
|
|
SM |
SM |
30×120 |
11.6 |
5.8 |
40 |
|
|
SM |
SM |
30×150 |
14.4 |
7.2 |
90 |
|
|
SM |
SM |
30×180 |
17.3 |
8.7 |
140 |
|
|
SM |
SM |
60×60 |
11.6 |
5.8 |
60 |
|
|
SM |
SM |
60×90 |
17.4 |
8.7 |
70 |
|
|
SM |
SM |
60×120 |
23.2 |
11.6 |
120 |
|
|
SM |
SM |
60×150 |
28.8 |
14.4 |
160 |
|
|
SM |
SM |
60×180 |
34.6 |
17.3 |
200 |
|
|
SM |
SM |
60×210 |
40.3 |
20.2 |
250 |
|
|
SM |
SM |
90×90 |
26 |
13 |
130 |
|
|
SM |
SM |
90×120 |
34.6 |
17.3 |
180 |
|
|
SM |
SM |
90×150 |
43.2 |
21.7 |
210 |
|
|
SM |
SM |
90×180 |
51.9 |
26 |
260 |
|
|
EL |
SM |
90×210 |
60.5 |
30.3 |
400 |
|
|
SM |
SM |
120×120 |
46.1 |
23.1 |
240 |
|
|
EL |
SM |
120×150 |
57.6 |
28.9 |
280 |
|
|
EL |
SM |
120×180 |
69.1 |
34.6 |
350 |
|
|
EL |
SM |
120×210 |
80.7 |
40.4 |
410 |
|
|
EL |
SM |
150×150 |
72 |
36.1 |
340 |
|
|
EL |
SM |
150×180 |
86.4 |
43.3 |
230 |
|
|
EL |
SM |
150×210 |
100.8 |
50.4 |
320 |
