製品情報

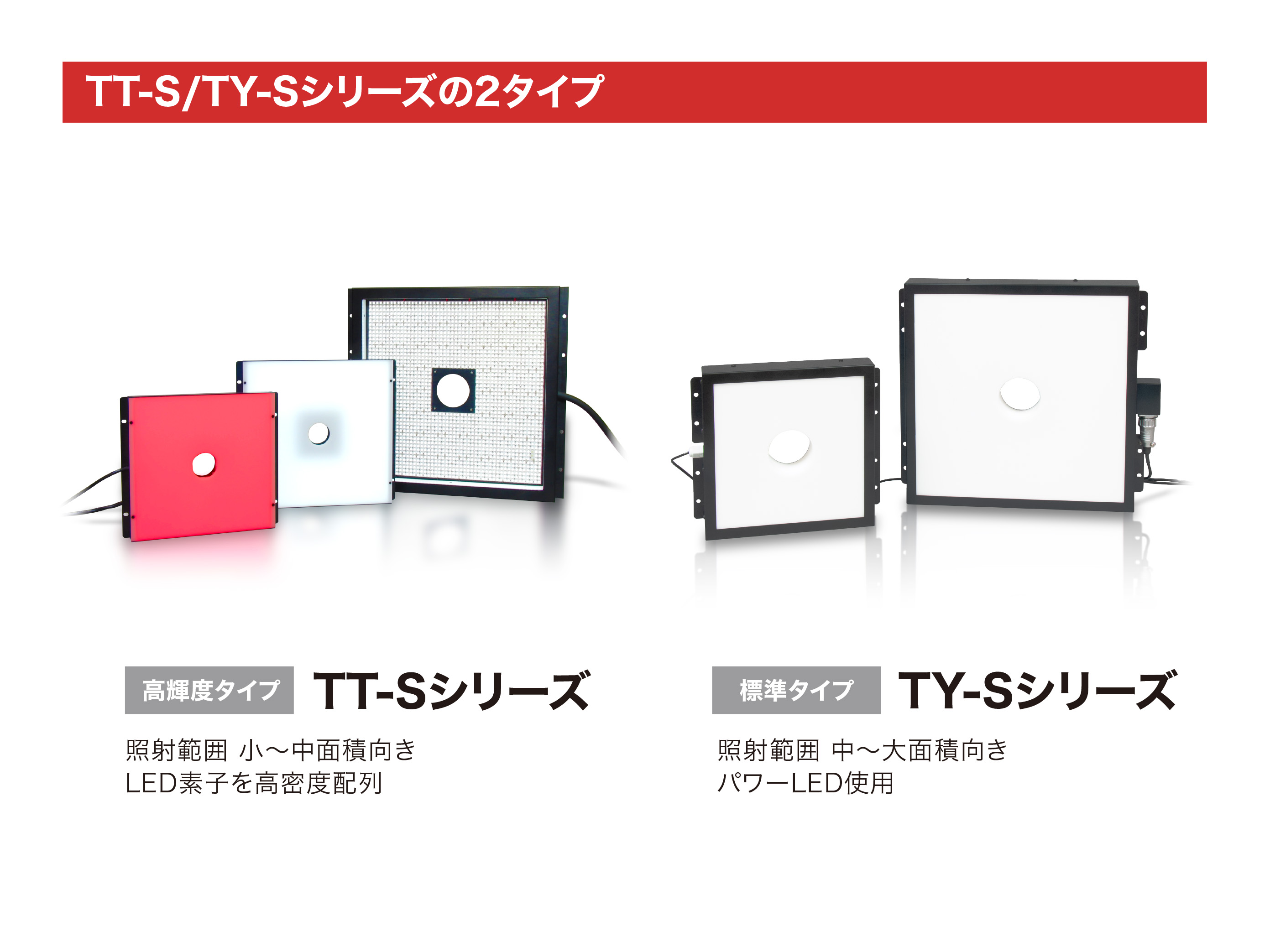

面発光穴あきフラット型 TT-S/TY-Sシリーズ
| 製品名 | 面発光穴あきフラット型 |
|---|---|
| 型式 | TT-S/TY-Sシリーズ |
| メーカー | 日進電子工業株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要

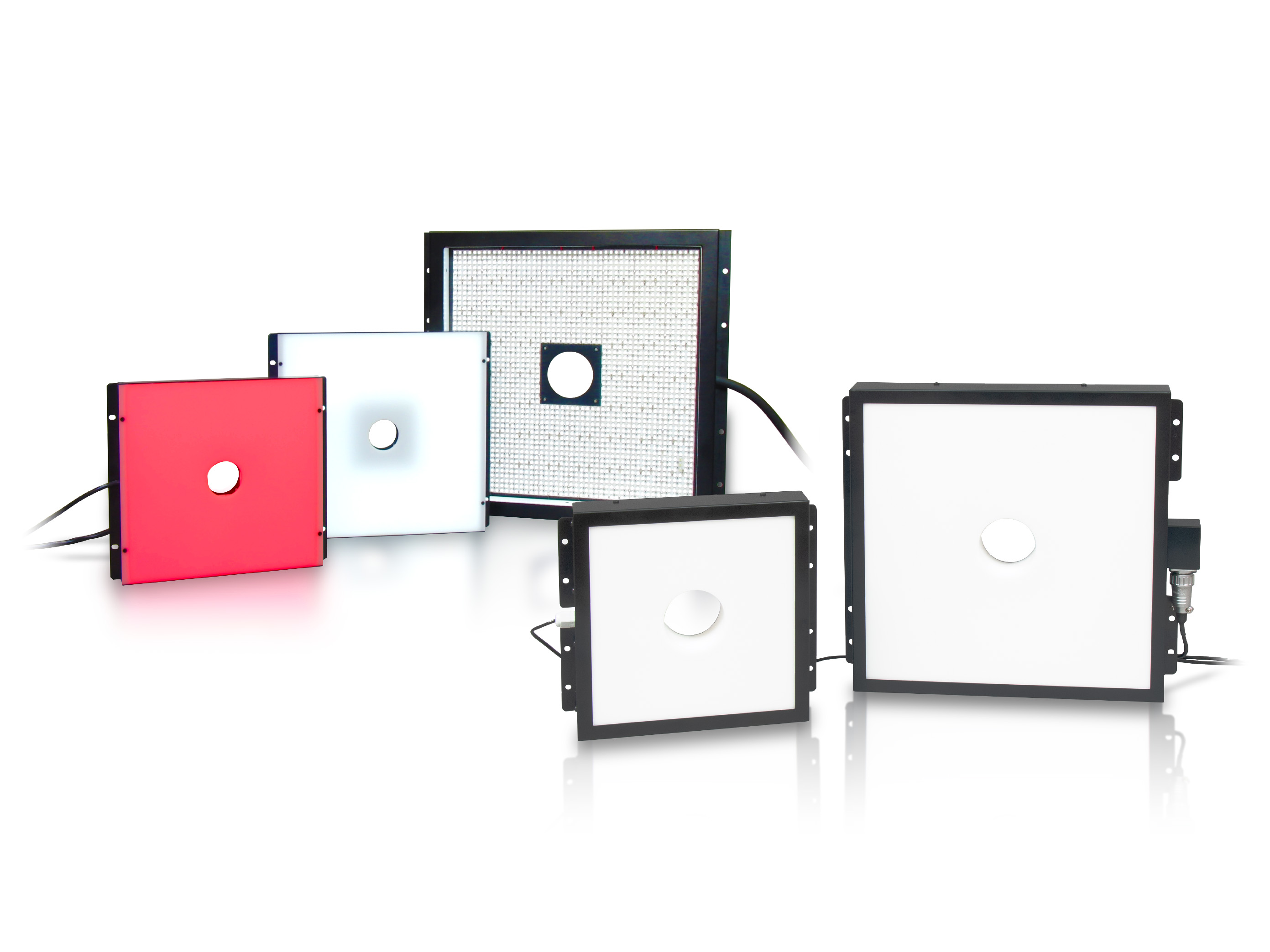

広いエリアにも均一照射が可能な面発光フラット照明です。
150mm~600mm角まで9サイズをラインナップしています。
薄型設計なので設置の 自由度が高く、ドーム型照明からの置き換えにも適しています。標準で拡散板が付属していますが、取り外してお使いいただくこともできます。
特長
- 均一性の高い照射を可能にする高密度配列
LED素子は5mmピッチの高密度で実装されているため、導光板を使うことなく高照度の均一照射が可能です。 - 中央にカメラ用の穴を装備

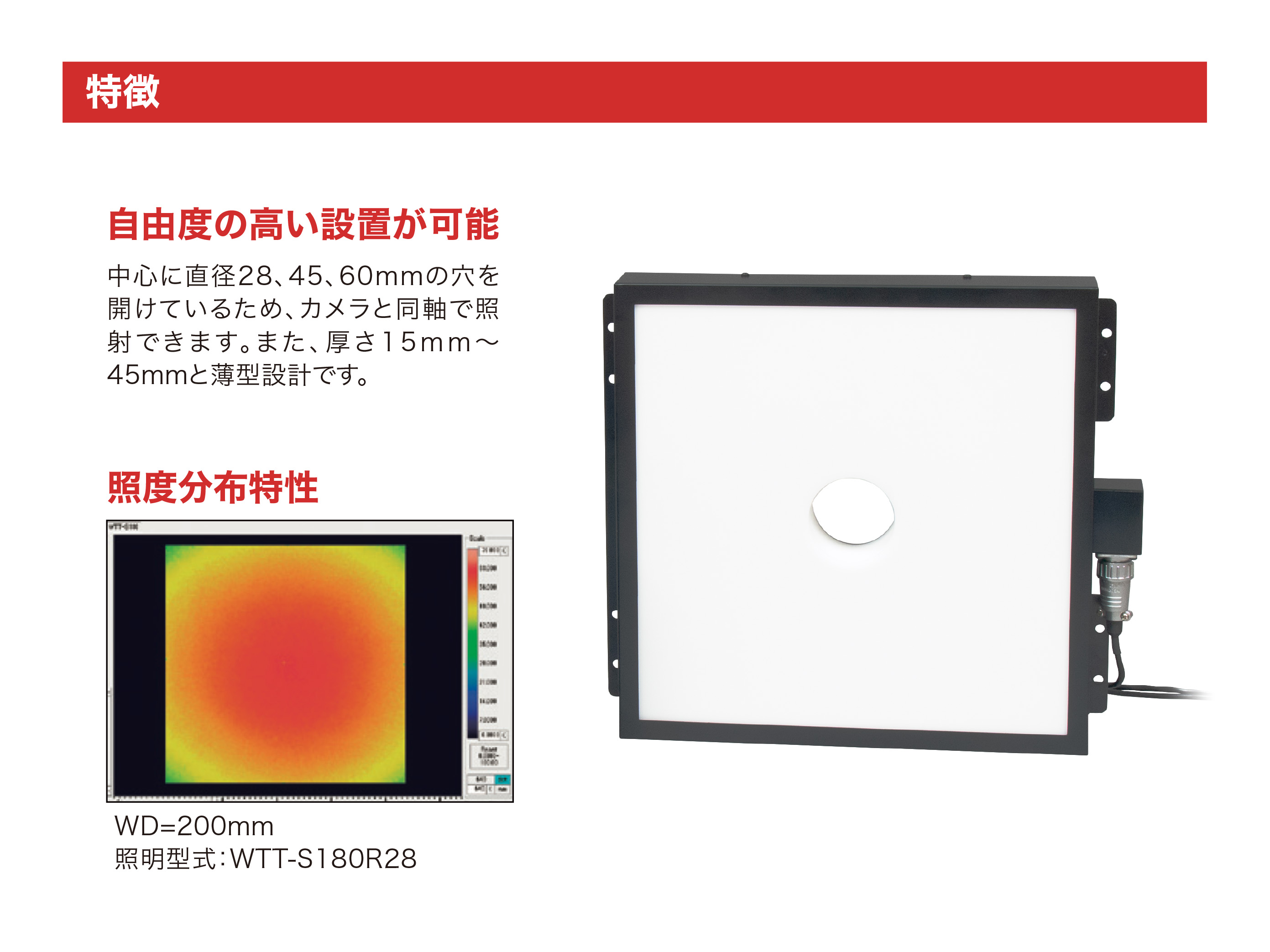

中心に直径28、45、60mmの穴を空けています。CCDカメラなどをご利用いただけます。 - 赤外光を含む5色に標準対応

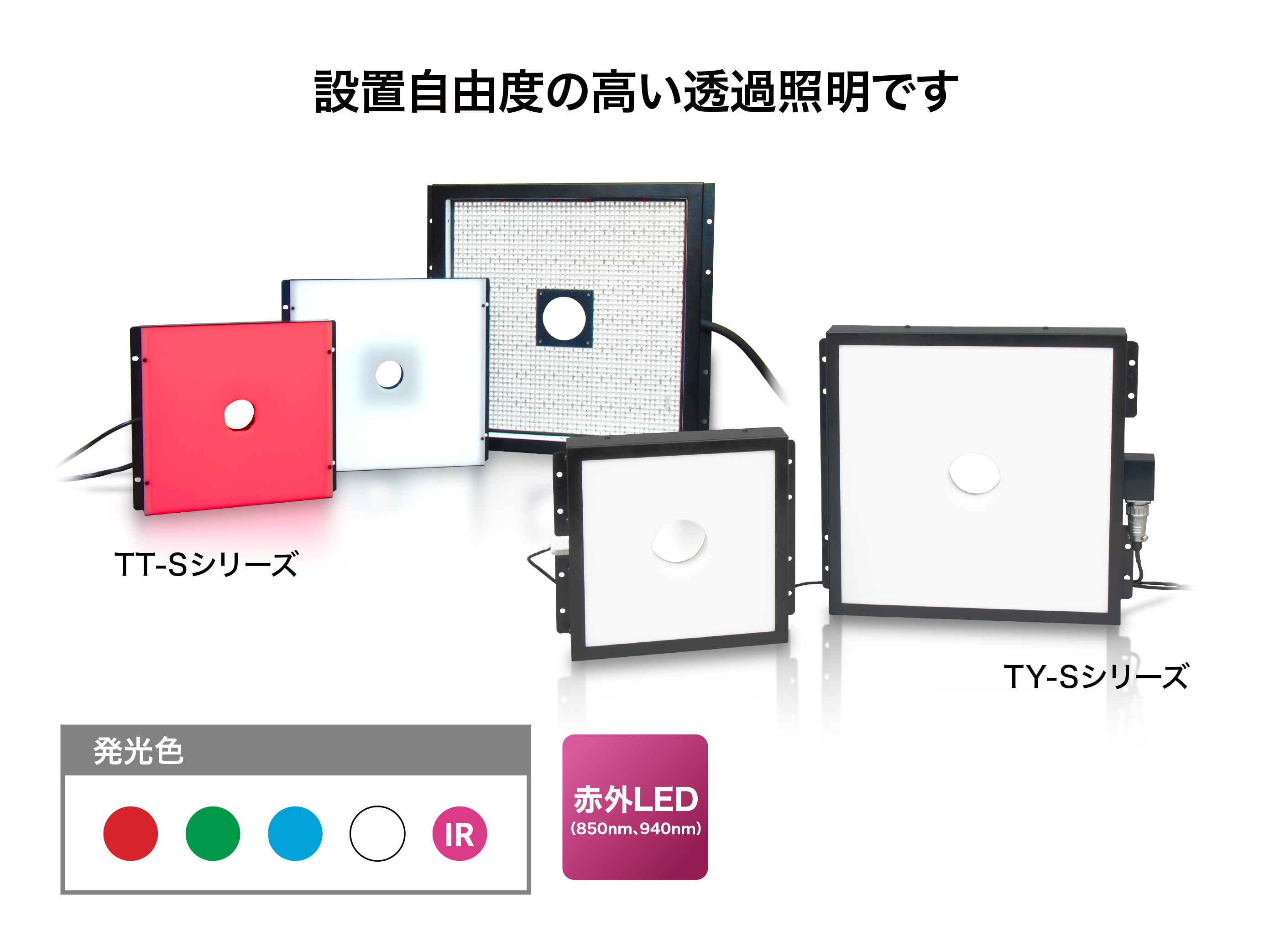

白・赤・緑・青・赤外の5色を標準でご用意しております。用途に合わせて必要な発光色をお選びください。
主な仕様
【TT-Sシリーズ】
白（W）・緑（G）・青（B）赤（R）・赤外（IR）
|
型式 |
コネクタ |
発光面サイズ (mm) |
中心穴径 (mm) |
質量 (kg) |
消費電力 (W) 白(W)・緑(G)・青(B) |
消費電力 (W) 赤(R) |
消費電力 (W) 赤外(IR) |
|
EL SM |
150×150 |
φ28 |
0.3 |
69.1 |
28.8 |
34.6 |
|
|
EL SM |
180×180 |
φ28 |
0.4 |
92.2 |
38.4 |
46.1 |
|
|
メタルEL |
240×240 |
φ45 |
1.3 |
172.8 |
72 |
86.4 |
|
|
メタルメタル |
300×300 |
φ45 |
2.3 |
276.5 |
115.2 |
138.2 |
【TY-Sシリーズ】
白（W）・緑（G）・青（B）赤（R）・赤外（IR）
|
型式 |
コネクタ |
発光面サイズ (mm) |
中心穴径 (mm) |
質量 (kg) |
消費電力 (W) (白・緑・青) |
消費電力 (W) (赤) |
消費電力 (W) (赤外) |
|
SM |
200×200 |
φ60 |
1.4 |
18 |
12.1 |
10.1 |
|
|
MT |
300×300 |
φ60 |
2.1 |
48 |
28.8 |
26.7 |
|
|
MT |
400×400 |
φ60 |
3.4 |
90 |
54 |
50.4 |
|
|
MT |
500×500 |
φ60 |
5 |
144 |
86.4 |
80.7 |
|
|
MT |
600×600 |
φ60 |
6.8 |
210 |
126 |
118 |
