製品情報

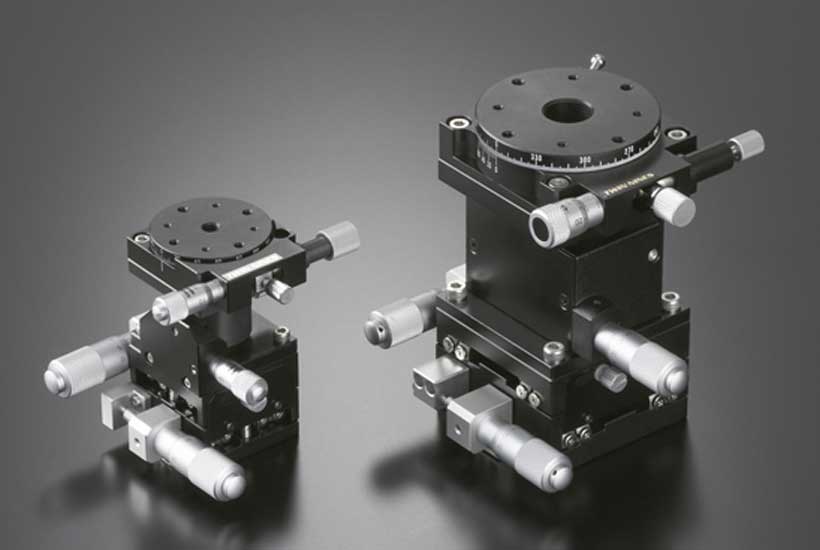

XYZθステージ(4軸ステージ) TSC4-40, TSC4-60

製品名 | XYZθステージ(4軸ステージ) |
---|---|
型式 | TSC4-40, TSC4-60 |
メーカー | ツクモ工学株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
概要
4軸方向の微動調整が可能なステージです。
固定したサンプルの位置決めが精度良くできるため、光学用途以外(測定・分析用の治具など)にも有用です。
特長
・XYZ軸での位置決めと、θ軸回転での360°方向の微動調整が可能です。
主な仕様
型番 |
TSC4-40 |
TSC4-60 |
ステージ面(mm) |
Φ40 |
Φ60 |
移動量 X, Y(mm) |
±6.5 |
±6.5 |
移動量 Z (mm) |
±2.5 |
±5 |
回転角度 θ(°)粗動 微動 |
360 ±5 |
360 ±5 |
耐荷重(N) |
19.6 |
49 |
自重(kg) |
0.48 |
1.15 |
税別価格 |
¥116,000 |
¥136,000 |
