製品情報
傾斜ステージ TS2-8013、TS2-1016、TS2-1622

製品名 | 傾斜ステージ |
---|---|
型式 | TS2-8013、TS2-1016、TS2-1622 |
メーカー | ツクモ工学株式会社 |
メーカーロゴ | ![]() |
メーカーサイト | メーカー製品サイトはこちら |
概要

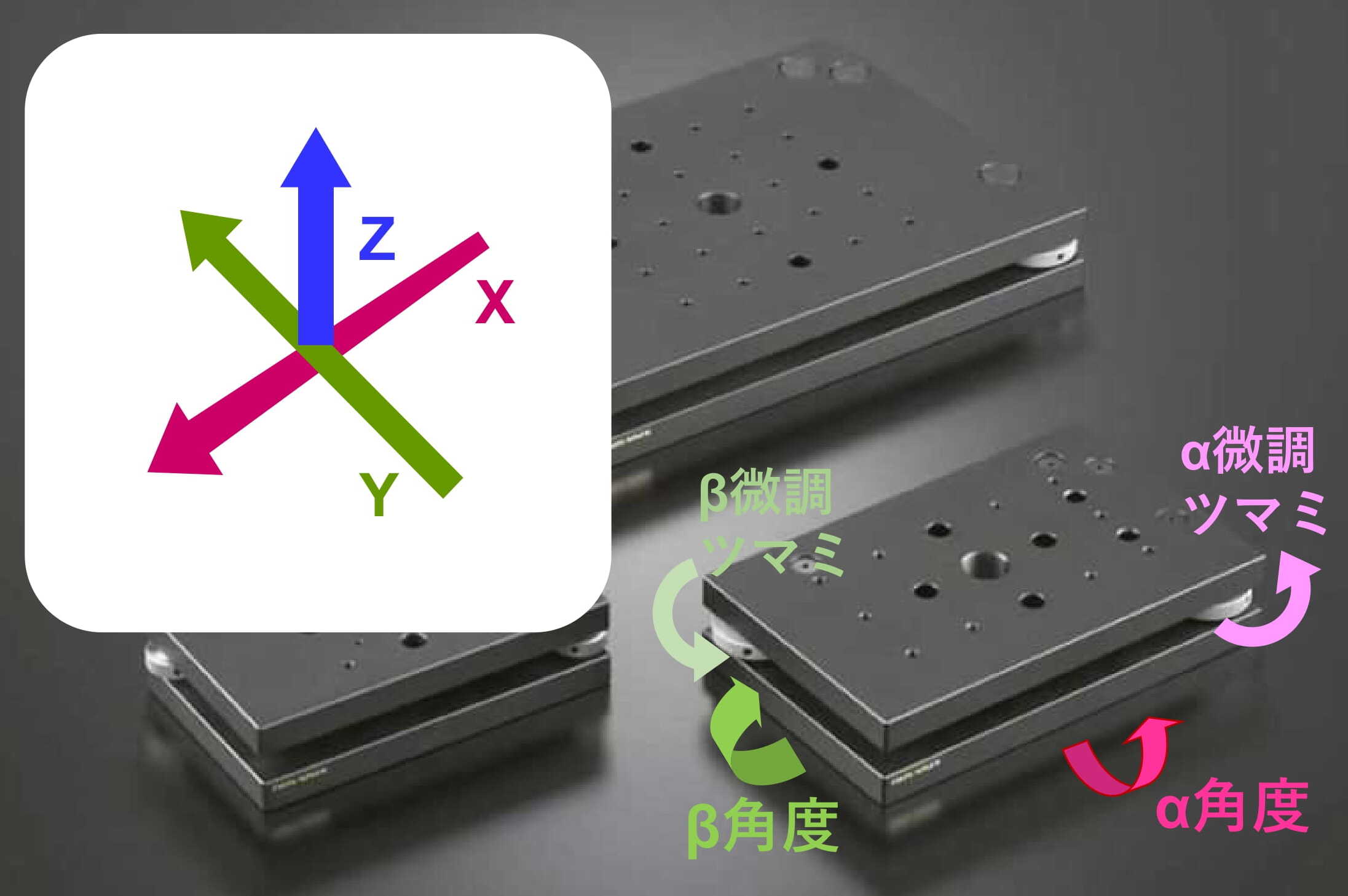

調整リングによるαβ2軸の傾斜角度が調整可能なステージです。
特長
・α軸、β軸の傾斜角度範囲は異なります。
・ステージは長方形型で、精密ラボジャッキへ容易に搭載接続が可能です。
主な仕様
型番 |
TS2-8013 |
TS2-1016 |
TS2-1622 |
ステージ面(mm) |
80×132 |
100×160 |
160×220 |
傾斜角度 α(°) |
±1.4 |
±1.2 |
±0.7 |
傾斜角度 β(°) |
±0.8 |
±0.7 |
±0.6 |
耐荷重(N) |
78.4 |
98.1 |
98.1 |
自重(kg) |
0.72 |
1.08 |
2.32 |
搭載接続可能ジャッキ |
RJ-101 |
RJ-102 |
RJ-103 |
税別価格 |
¥45,000 |
¥53,000 |
¥61,000 |
・材質:アルミ
・表面処理:黒アルマイト
