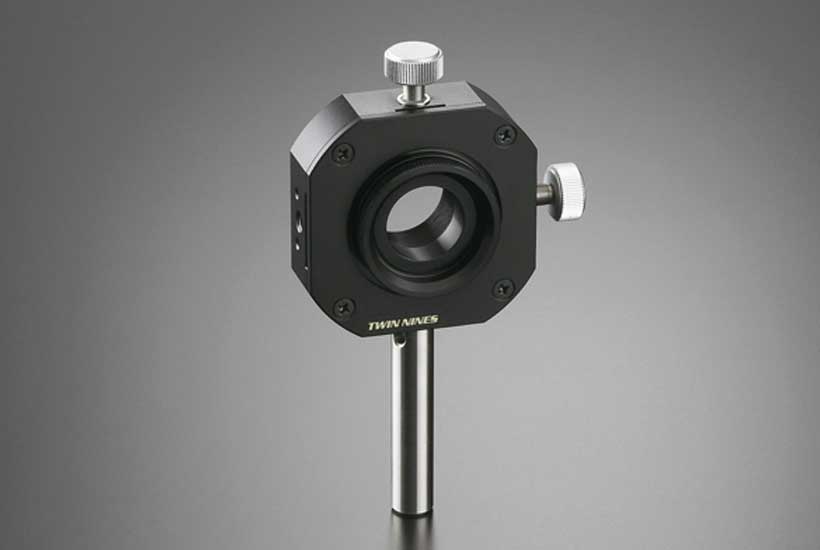

3軸調整付レンズホルダ（XYZ軸調整） TLH-12.7, TLH-25, TLH-25.4, TLH-30, TLH-50, TLH-50.8
| 製品名 | 3軸調整付レンズホルダ（XYZ軸調整） |
|---|---|
| 型式 | TLH-12.7, TLH-25, TLH-25.4, TLH-30, TLH-50, TLH-50.8 |
| メーカー | ツクモ工学株式会社 |
| メーカーロゴ |  |
| メーカーサイト | メーカー製品サイトはこちら |
概要
レンズ・ミラー等の円形素子を固定して3軸方向の微動調整が可能なホルダです。
特長
・YZ軸方向の微調整により、光軸に対する芯出しが可能です。
・X軸方向の微動により、フォーカス調整が可能です。
・素子は、デルリンリング・ネジリングで固定します。
・標準仕様として、Φ12mm L=60mmポールを装備しています。長さ（L）は、20～120mmの範囲で変更の対応もしております。
・TLH-30、TLH-50では、アダプタマウント（ADM-30-25.4、ADM-50-30など）が接続可能で、異なるサイズ素子も使用できるようになります。
主な仕様
|
型番 |
TLH-12.7 |
TLH-25 |
TLH-25.4 |
TLH-30 |
TLH-50 |
TLH-50.8 |
|
適応素子径（mm） |
Φ12.7 |
Φ25 |
Φ25.4 |
Φ30 |
Φ50 |
Φ50.8 |
|
素子有効径（mm） |
Φ9.5 |
Φ22 |
Φ22 |
Φ27 |
Φ46 |
Φ46 |
|
適応素子厚（mm） |
Max 12.5 |
Max 12.5 |
Max 12.5 |
Max 12.5 |
Max 12.5 |
Max 12.5 |
|
移動量 X（mm） |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
|
移動量 Y, Z（mm） |
Φ4 |
Φ4 |
Φ4 |
Φ4 |
Φ3 |
Φ3 |
|
自重（kg） |
0.24 |
0.24 |
0.24 |
0.24 |
0.38 |
0.38 |
|
税別価格 |
¥34,000 |
¥34,000 |
¥34,000 |
¥34,000 |
¥50,000 |
¥50,000 |
・材質：アルミニウム
・表面処理：黒アルマイト
