乾式変圧器 TKH4シリーズ 乾式変圧器 TKH4シリーズ

製品名 乾式変圧器 TKH4シリーズ
型式 乾式変圧器 TKH4シリーズ
メーカー 東洋電機株式会社
メーカーロゴ
メーカーサイト メーカー製品サイトはこちら

概要

・電源盤、キュービクルに収納しやすい小型・軽量設計。
・標準結線(単相、三相、スコット、逆V)を数多くラインナップ。
・高い耐熱性能を有し、ワニスによる防錆処理を実施。

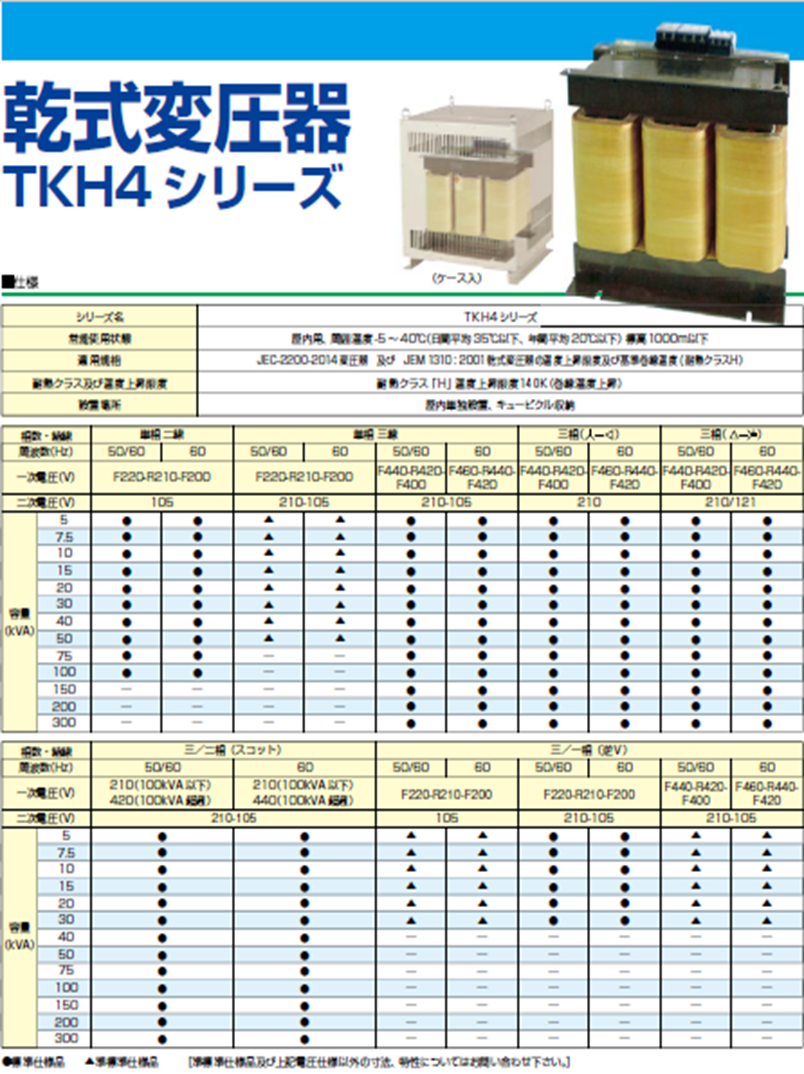

メーカーカタログ

特長

1.カタログに特性値(全損失、短絡インピーダンス、励磁突入電流倍率および一次側推奨
  ブレーカサイズ)を記載してあります。設計にお役立てください。
2.多彩な仕様:単相、三相、スコット結線、逆V結線
3.優れた耐熱仕様:耐熱クラスHに適合
4.RoHS10に対応。

主な仕様

1.単相:5~300kVA(単三)、5~100kVA(単二)
2.三相:5~300kVA
3.スコット結線:5~300kVA
4.逆V結線:5~30kVA


その他

1.各種オプション対応:ケース、防振ゴム、ダイヤル温度計、混触防止板、車輪
2.非標準対応:
   特殊結線(7線式、灯動共用、オープンデルタ、内接デルタ等)、
   特性指定(励磁突入電流指定、インピーダンス指定等)、
   寸法指定等柔軟に対応。非標準仕様は都度お問い合わせください。
