概要

本製品は、“繊維配向同定法”により、CFRPやGFRPの試料内部の繊維状態（おもな配向角、バラツキ）を熱で評価するシステムです。高速・非接触で繊維配向と熱拡散率を定量化します。

特長

■試料内の繊維状態（向き・量の相対比較・バラツキ）を把握

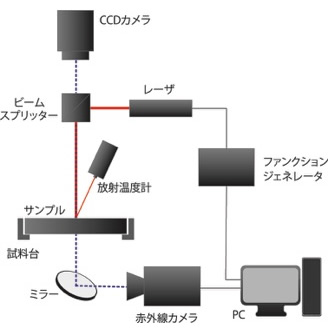

■レーザで試料をスポット加熱し、熱の伝わりを測定。これにより、熱拡散率の定量化が可能に。
■X線を用いないので、誰でも安全に測定可能
■1点1分のスピード測定。
■マッピング測定もソフトウェアで簡単に設定
■解析が簡単で分かりやすい！　測定結果を熱拡散率で数値化、極座標グラフで直感的に表示。
■サンプル加工が簡単。細かく分断する必要がなく比較的大きなサイズで測定が可能。

主な仕様

■測定対象：　熱拡散率、繊維状態（おもな配向角、バラツキ）、分布測定
■1点の測定標準時間：　約60[sec]
■使用環境温度：　10～40[℃]
■ステージ移動距離：　試料ステージ100×200[mm]
■測定環境：　室温、周波数0.01｢Hz]～
■半導体レーザ：　波長：638[nm]　最大出力：0.4[W]
■赤外線カメラ：　素子＿InSb、冷却方法＿電子冷却
■電源：　AC100[V]　50/60[Hz]　5[A]

その他

＜ご利用条件＞

■測定対象：　CFR(T)P、GFRP、ナノセルロース含有複合材料、カーボンナノチューブ含有複合材料、その他
■試料外形：　不定形でも可
■表面形状：　極端な凹凸がないこと（厚さの規定ができれば良い）
■試料処理：　基本的に不要（試料により黒化処理が必要）
■試料サイズ：　最大＿200×100×4[mm]、最小＿30×10×0.1[mm]
