製品情報

透過照明ライン型　 TAシリーズ

製品名	透過照明ライン型
型式	TAシリーズ
メーカー	日進電子工業株式会社
メーカーロゴ
メーカーサイト	メーカー製品サイトはこちら

概要

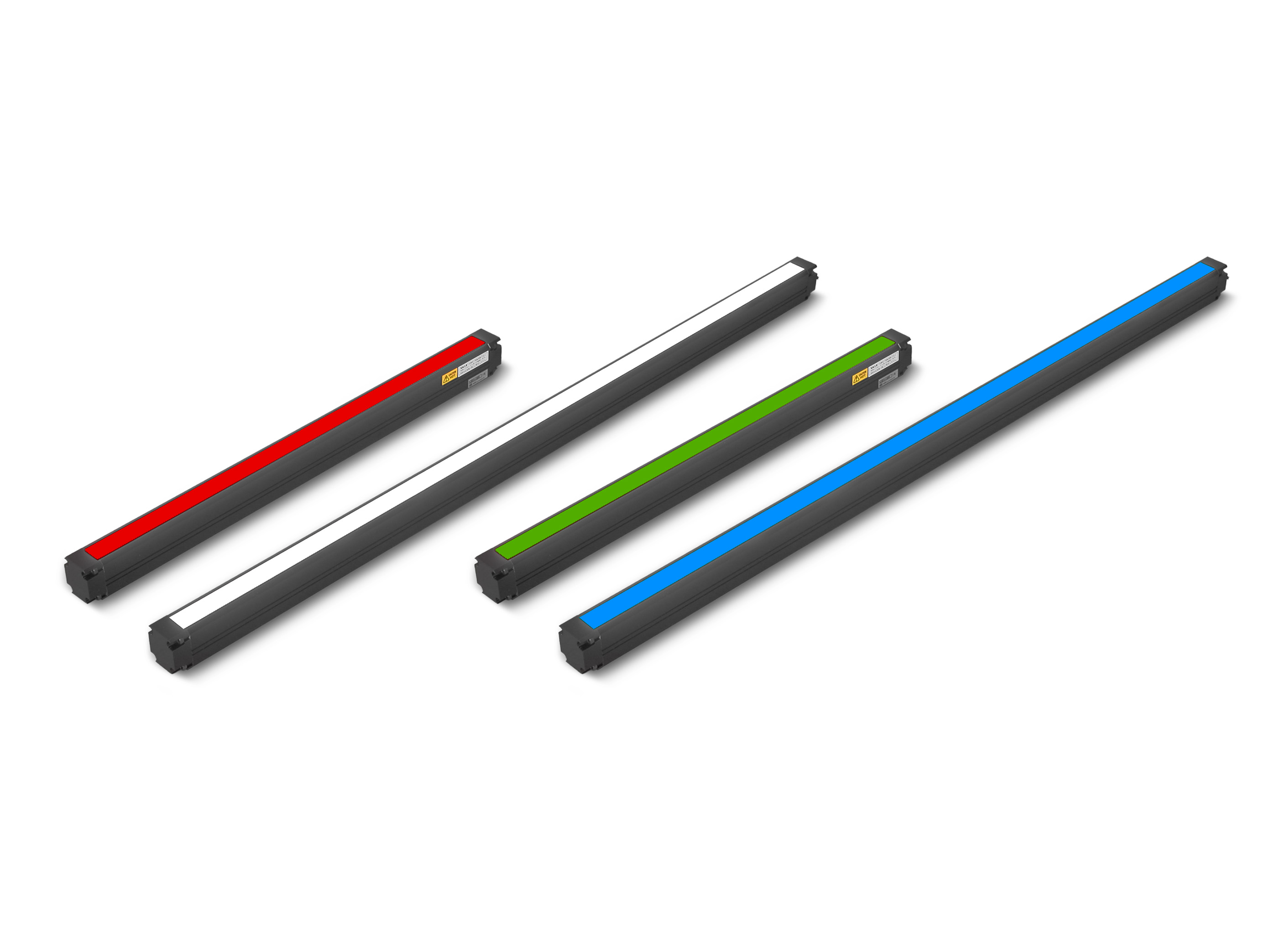

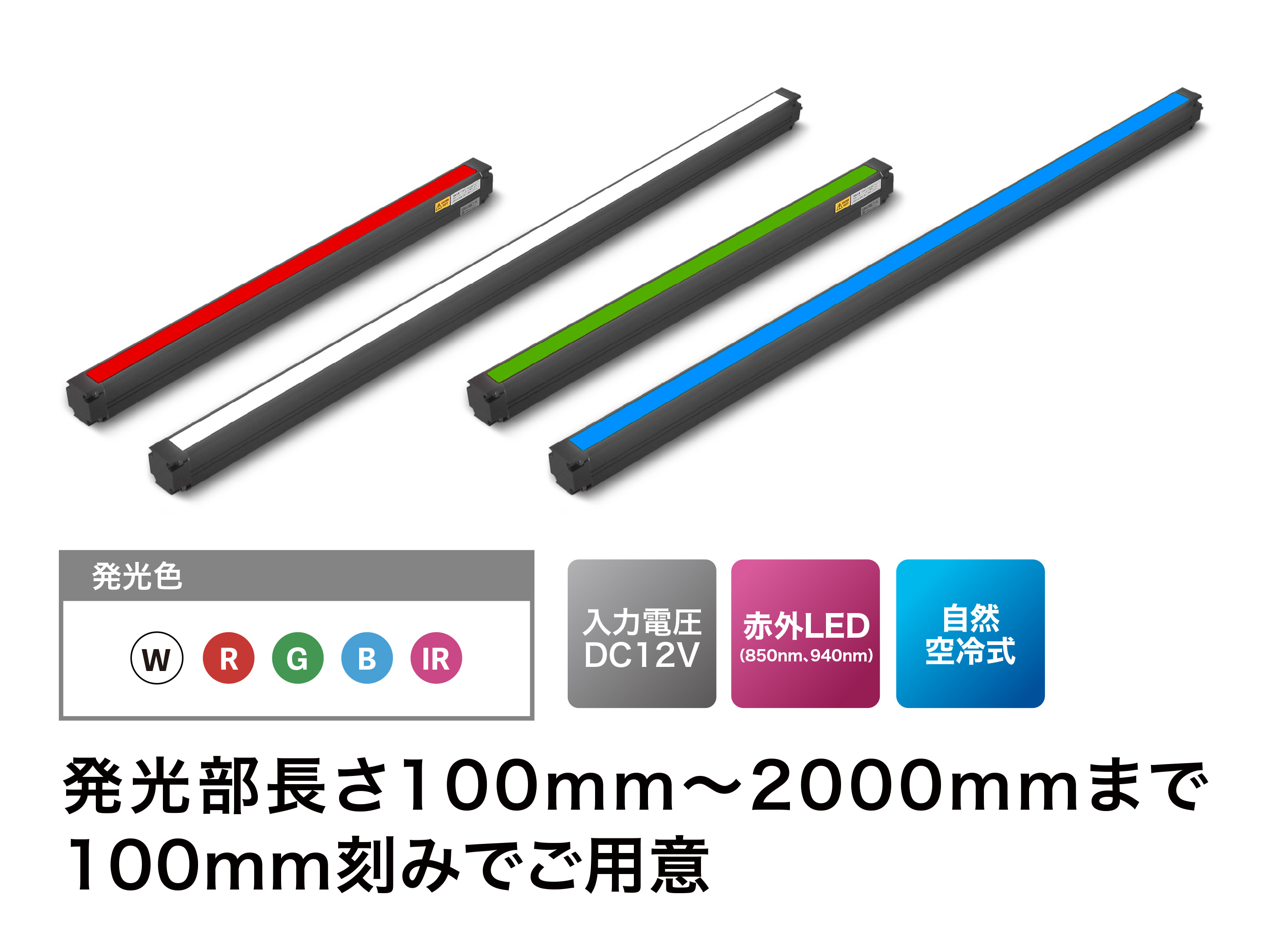

高輝度LEDを使用した細長いライン状の透過照明です。
発光幅は15mm、長さは100mm〜2000mmまで100mm刻みでラインナップしました。
白、赤、赤外などの5色を標準で用意しています。

特長

最長2000mmまで20種類をラインナップ
発光部の長さは100mm〜2000mmまで100mm刻みで用意しています。さまざまな用途に容易に対応できます。
少ない素子数で高輝度発光を実現
新設計の光学系と超高輝度LEDを採用することにより、少ない素子数の省電力設計で十分な高輝度発光を実現しています。
長時間の連続点灯も可能な自然空冷式
放熱効果の高い筐体を採用し、発熱を最小限に抑えているため、ファンなどの強制空冷は不要。長時間の連続点灯も問題ありません。
防湿対策などにも対応可能
オプションで、湿気、腐食性ガス、硫化対策なども承っております。

主な仕様

白（W）・緑（G）・青（B）

型式	発光色	コネクタ	発光面サイズ (mm)	ケース寸法A (mm)	発光長B (mm)	消費電力 (W)	質量 (kg)
TA-L100S	白 (W) 緑 (G) 青 (B)	SM	100×15	132	102	7.2	0.2
TA-L200S	白 (W) 緑 (G) 青 (B)	SM	200×15	232	202	14.4	0.4
TA-L300S	白 (W) 緑 (G) 青 (B)	SM	300×15	332	302	21.6	0.5
TA-L400S	白 (W) 緑 (G) 青 (B)	SM	400×15	432	402	28.8	0.6
TA-L500S	白 (W) 緑 (G) 青 (B)	SM	500×15	532	502	36	0.7
TA-L600S	白 (W) 緑 (G) 青 (B)	SM	600×15	632	602	43.2	0.9
TA-L700S	白 (W) 緑 (G) 青 (B)	SM	700×15	732	702	50.4	1
TA-L800S	白 (W) 緑 (G) 青 (B)	EL	800×15	832	802	57.6	1.1
TA-L900S	白 (W) 緑 (G) 青 (B)	EL	900×15	932	902	64.8	1.3
TA-L1000S	白 (W) 緑 (G) 青 (B)	EL	1000×15	1032	1002	72	1.4
TA-L1100S	白 (W) 緑 (G) 青 (B)	EL	1100×15	1132	1102	79.2	1.5
TA-L1200S	白 (W) 緑 (G) 青 (B)	EL	1200×15	1232	1202	86.4	1.6
TA-L1300S	白 (W) 緑 (G) 青 (B)	EL	1300×15	1332	1302	93.6	1.8
TA-L1400A	白 (W) 緑 (G) 青 (B)	EL	1400×15	1432	1402	100.8	1.9
TA-L1500A	白 (W) 緑 (G) 青 (B)	EL	1500×15	1532	1502	108	2
TA-L1600A	白 (W) 緑 (G) 青 (B)	メタル	1600×15	1632	1602	115.2	2.2
TA-L1700A	白 (W) 緑 (G) 青 (B)	メタル	1700×15	1732	1702	122.4	2.3
TA-L1800A	白 (W) 緑 (G) 青 (B)	メタル	1800×15	1832	1802	129.6	2.4
TA-L1900A	白 (W) 緑 (G) 青 (B)	メタル	1900×15	1932	1902	136.8	2.6
TA-L2000A	白 (W) 緑 (G) 青 (B)	メタル	2000×15	2032	2002	144	2.8

赤（R）・赤外（IR）

型式	発光色	コネクタ	発光面サイズ (mm)	ケース寸法A (mm)	発光長B (mm)	消費電力 (W)	質量 (kg)
TA-L100S	赤色・赤外(850nm)	SM	100×15	132	102	3.6	0.2
TA-L200S	赤色・赤外(850nm)	SM	200×15	232	202	7.2	0.4
TA-L300S	赤色・赤外(850nm)	SM	300×15	332	302	10.8	0.5
TA-L400S	赤色・赤外(850nm)	SM	400×15	432	402	14.4	0.6
TA-L500S	赤色・赤外(850nm)	SM	500×15	532	502	18	0.7
TA-L600S	赤色・赤外(850nm)	SM	600×15	632	602	21.6	0.9
TA-L700S	赤色・赤外(850nm)	SM	700×15	732	702	25.2	1
TA-L800S	赤色・赤外(850nm)	SM	800×15	832	802	28.8	1.1
TA-L900S	赤色・赤外(850nm)	SM	900×15	932	902	32.4	1.3
TA-L1000S	赤色・赤外(850nm)	SM	1000×15	1032	1002	36	1.4
TA-L1100S	赤色・赤外(850nm)	SM	1100×15	1132	1102	39.6	1.5
TA-L1200S	赤色・赤外(850nm)	SM	1200×15	1232	1202	43.2	1.6
TA-L1300S	赤色・赤外(850nm)	SM	1300×15	1332	1302	46.8	1.8
TA-L1400S	赤色・赤外(850nm)	SM	1400×15	1432	1402	50.4	1.9
TA-L1500S	赤色・赤外(850nm)	EL	1500×15	1532	1502	54	2
TA-L1600S	赤色・赤外(850nm)	EL	1600×15	1632	1602	57.6	2.2
TA-L1700S	赤色・赤外(850nm)	EL	1700×15	1732	1702	61.2	2.3
TA-L1800S	赤色・赤外(850nm)	EL	1800×15	1832	1802	64.8	2.4
TA-L1900S	赤色・赤外(850nm)	EL	1900×15	1932	1902	68.4	2.6
TA-L2000S	赤色・赤外(850nm)	EL	2000×15	2032	2002	72	2.8
