製品情報
ハンダボール搭載機
| 製品名 | ハンダボール搭載機 |
|---|
概要
本製品は、フラックス印刷からハンダボール搭載まで、高速かつ正確に自動で処理するハンダボール搭載機です。
特長
樹脂コードを施した割れにくい特殊ガラス製のハンダボール供給カートリッジを独自に開発、
砂時計の原理を応用し供給量の正確な調整が可能です。
実際のボールの移動状態 〜確実な移動による高精度搭載の実現〜
新丸型振込みヘッドの採用により、マスク上のハンダボールを物理的な力を加える事無く
ヘッド中央部に集め、高速かつ順回転でのボール移動により振込み精度及び生産タクトを
大幅に改善する事が出来ました。
マスク上を移動するハンダボールは、全て同一方向への移動となる為、ボール自体への
ダメージも最小限に軽減が可能です。
主な仕様

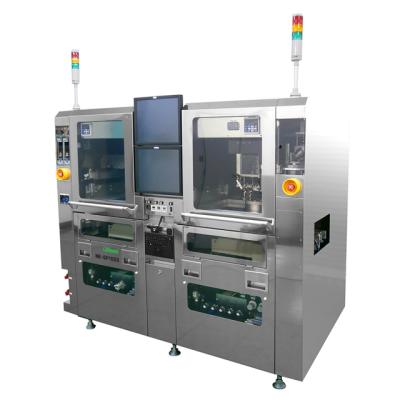

【サブストレート用ハンダボール搭載機 MK-BP1888】
＜適用資材＞
| 基板サイズ | 重さ：70〜110mm | |
| 長さ：200〜260mm | ||
| ボールサイズ | 0.085mm（min）〜0.30mm（max） | 生産用途 |
| 0.055mm（min）〜 | 研究開発 | |
| ボールピッチ | 0.12mm（min）〜1.27mm（max） | |
| ハンダボール | Lead-Free＆Normal Sn-Pb | |
| フラックス | 水溶性＆脂溶性 |
＜装置性能＞
| 生産性 | 23秒／1基板（240×77.5） | |
| X軸 精度 | フラックス印刷精度 ：±0.020mm | 制御：ロボット |
| Y軸 精度 | ボール搭載精度 ：±0.020mm | |
| β軸 精度 | メカ的な繰り返し精度 | |
| 印刷品質 | 均一なフラックス塗布 | 制御圧力範囲 |
| 均一なボール搭載 | ：0.1〜10.0kgf/㎠ |
＜設備一般＞
| 電源ユーティリティ | 単相：200.240V ±10% 周波数：50/60Hz ±0.2Mz |
| 空圧／排気ユーティリティ | 空圧（CDA）：0.49MPa/100NL/min |
| 窒素圧：0.3MPa/300NL/min | |
| 停電補償 | UPS |
| 資材投入方向 | 左→右 |
| 物流ライン | 高さ：床から950±10mm |
| 騒音レベル | 75DB以下 |
| ＵＩ言語 | 英語/韓国語/中国語/日本語 |
| ボディ色 | カバー：SUS304 フレーム：黒 |
| 重量 | 2000kg |
| 環境安全 | SEMI S2 （16項除く） 標準 |
| 外形寸法 | 1,990（L）×1,305（W）×1,750（H）（mm） （パトライト除く） |
